| Номер в госреестре | 76613-19 |
| Наименование СИ | Измерители температуры и влажности воздуха |
| Обозначение типа СИ | ММ-50 |
| Изготовитель | Федеральное государственное бюджетное учреждение «Научно-производственное объединение «Тайфун» (ФГБУ «НПО «Тайфун»), Калужская обла., г. Обнинск |
| Год регистрации | 2019 |
| Срок свидетельства | 15.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители температуры и влажности воздуха ММ-50 (далее по тексту - измерители) предназначены для автоматических непрерывных измерений метеорологических параметров (температуры и относительной влажности воздушной среды), в т.ч. на специализированных метеорологических установках и на высотных мачтах.
Принцип действия измерителей основан на измерении и аналого-цифровом преобразовании при помощи микропроцессора электрических сигналов, пропорциональных измеряемым величинам, поступающих в электронный блок от первичных преобразователей (датчиков), в цифровой код, соответствующий значениям измеряемых физических величин. Результаты измерений могут отображаться на экране персонального компьютера или логгера посредством интерфейса RS-485.
Принцип измерения относительной влажности преобразователей основан на изменении электрической емкости датчика в зависимости от количества сорбированной влаги на полярном полимерном сорбенте, используемом в качестве влагочувствительного слоя. Принцип измерения температуры преобразователей - на зависимости электрического сопротивления датчика от измеряемой температуры.
Измерители представляют собой двухканальное электронное устройство, в состав которого входят: узел датчиков температуры и влажности УДТВ, блок измерения температуры и влажности воздуха БИТВ, радиационная защита от солнечного излучения (по дополнительному заказу).
Подключение узла УДТВ к блоку БИТВ осуществляется с помощью соединительного кабеля через разъем (или гермоввод) на блоке БИТВ.
Узел датчиков УДТВ представляет собой зонд, в котором размещены датчик температуры воздуха ДТВ и датчик относительной влажности воздуха ДВВ. Датчики защищены от внешних механических воздействий при помощи съемного (с резьбовым соединением) гидрофобного сетчатого или пористого колпачка.
Блок БИТВ конструктивно выполнен в защитном герметичном металлическом корпусе, внутри которого размещен контроллер температуры и влажности КТВ с устройством грозозащиты. На плате контроллера КТВ установлен нагреватель, для предотвращения охлаждения БИТВ до температуры ниже минус 30 °С. На боковой поверхности блока БИТВ имеются разъемы для подключения узла УДТВ и внешнего устройства.
По измеренным значениям температуры и относительной влажности за последние 3 ч измерений измеритель рассчитывает значения максимальной и минимальной температуры, температуры точки росы и средние значения температуры и относительной влажности, а также за 10 мин проводит расчет скользящих значений измеряемых параметров.

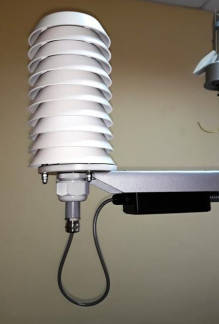

Фотографии общего вида измерителя ММ-50 и его составных частей (компонентов) приведены на рисунке 1. Конструкция защитного колпачка узла датчиков УДТВ может отличаться от приведенной на фотографии.
Структурная схема измерителя ММ-50 приведена на рисунке 2.
Пломбирование измерителей не предусмотрено.
Программное обеспечение (ПО) состоит из встроенного и автономного ПО. Метрологически значимым является только встроенное ПО, которое устанавливается на предприятии-изготовителе во время производственного цикла в память контроллера КТВ. Данное ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
Автономное ПО является сервисным программным обеспечением и предназначено для получения и отображения информации об измеряемых параметрах на экране персонального компьютера.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «ММ-50» |
| Номер версии (идентификационный номер) ПО, не ниже | ИЛАН.58.29.29.000.019-01 12 01 |
| Цифровой идентификатор программного обеспечения | недоступен |
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Таблица 2
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -50 до +50 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне от -50 до -30 °С включ. - в диапазоне св. -30 до +50 °С | ±0,4 ±0,2 |
| Диапазон измерений относительной влажности (в диапазоне температур окружающего воздуха от -40 до +50 °С) | от 1 до 98 |
| Пределы допускаемой основной абсолютной погрешности измерений относительной влажности, %: - при температуре окружающего воздуха от -10 до +50 °С - при температуре окружающего воздуха от -40 до -10 °С не включ. | ±4,0 ±10,0 |
| Разрешающая способность при измерениях температуры и относительной влажности, °С, % | 0,1 |
| Напряжение питания от источника постоянного тока, В | от 9 до 27 |
| Потребляемая мощность В-А | 0,5; 6 (с работающим нагревателем на плате КТВ) |
| Габаритные размеры, мм, не более: - узла УДТВ - блока БИТВ - радиационной защиты | 020x170 125x65x55 0110x200 |
| Масса измерителя, кг, не более | 2,5 |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка до отказа, ч, не менее | 20000 |
| Условия эксплуатации: - температура окружающего воздуха,°С - относительная влажность воздуха, % - атмосферное давление, гПа | от -50 до +50 до 100 от 590 до 1100 |
наносится на табличку блока БИТВ методом лазерной гравировки, а также на титульный лист Руководства по эксплуатации и формуляра типографским способом.
Комплектность измерителей приведена в таблице 3.
Таблица 3
| Наименование | Обозначение | Кол-во | Примечание |
| Измеритель температуры и влажности воздуха ММ-50 в составе: - УДТВ; - БИТВ | ИЛАН.416123.013 | 1 компл. | - |
| Формуляр | ИЛАН.416123.013ФО- ЛУ | 1 экз. | - |
| Методика поверки | ИЛАН.416123.013 Д28 | 1 экз. | - |
| Руководство по эксплуатации | ИЛАН.416123.013РЭ | 1 экз. | - |
| Программное обеспечение на CD-диске | «ММ-50» | 1 шт. | - |
| Радиационная защита | ИЛАН.305176.008 | 1 шт. | по дополнительному заказу |
| Блок питания | покупное изделие | 1 шт. | |
| Блок сопряжения | БС | 1 шт. | |
| USB-кабель с адаптером RS-485 - USB | покупное изделие | 1 шт. |
осуществляется по документу ИЛАН.416123.013Д28 «Измерители температуры и влажности воздуха ММ-50. Методика поверки», утвержденному ФГУП «ВНИИМС» 12.08.2019 г. Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Измерители температуры многоканальные прецизионные МИТ 8 (Регистрационный № 19736-11);
Термометр электронный лабораторный ЛТ-300 (Регистрационный № 61806-15); Термостаты жидкостные ТЕРМОТЕСТ (Регистрационный № 39300-08);
Рабочие эталоны 1, 2-го разряда по ГОСТ 8.547-2009 - генераторы влажного воздуха HygroGen (Регистрационный № 32405-11);
Измерители комбинированные Testo 645 (Регистрационный № 17740-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ИЛАН.416123013 ТУ Измеритель температуры и влажности воздуха ММ-50. Технические условия
| Зарегистрировано поверок | 76 |
| Поверителей | 2 |
| Актуальность данных | 17.11.2024 |
