| Номер в госреестре | 76614-19 |
| Наименование СИ | Газосигнализаторы паров нефти и нефтепродуктов индивидуальные |
| Обозначение типа СИ | СГГ-21 |
| Изготовитель | ФГУП "Смоленское ПО "Аналитприбор", г.Смоленск |
| Год регистрации | 2019 |
| Срок свидетельства | 15.11.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газосигнализаторы паров нефти и нефтепродуктов индивидуальные СГГ-21 (далее - сигнализаторы) предназначены для непрерывных автоматических измерений массовой концентрации паров нефти и нефтепродуктов и изобутилена (i-C4H8), довзрывоопасной концентрации паров нефти и нефтепродуктов и пропана (С3Н8) в воздухе, а также выдачи сигнализации о достижении содержания определяемых компонентов установленных пороговых значений.
Сигнализаторы являются носимыми (индивидуальными) двухканальными приборами непрерывного действия.
В конструкции сигнализатора предусмотрены каналы измерений:
- измерительный канал ФИД, основанный на фотоионизационном принципе измерений, -для определения массовой концентрации вредных веществ, в том числе паров углеводородов нефти и нефтепродуктов;
- измерительный канал ИК, основанный на оптико-абсорбционном принципе измерений в инфракрасной области оптического спектра, - для определения довзрывоопасных концентраций газов и паров нефти и нефтепродуктов.
Способ отбора пробы - диффузионный.
Конструктивно сигнализаторы выполнены одноблочными в корпусе из обрезиненного ударопрочного поликарбоната.
На лицевой поверхности корпуса сигнализаторов расположены:
- датчики ИКД и ФИД;
- окно звукового излучателя;
- кнопки « » и « » для управления режимами работы сигнализатора;
- втулка для крепления маски для пробы;
- табло (графический индикатор).
На задней крышке расположены:
- зажим (клипса) для крепления сигнализатора на поясе или элементах одежды;
- табличка блока аккумуляторного;
- контакты для подключения цепей заряда блока аккумуляторного и цифрового канала связи с ВУ.
Сигнализаторы выпускаются в модификации СГГ-21-И ИБЯЛ.413351.013.
Сигнализаторы обеспечивают выполнение следующих основных функций:
а) определение содержания определяемых компонентов в анализируемой среде;
б) выдачу световой и звуковой сигнализации о превышении установленных пороговых значений;
в) передачу измерительной информации по цифровому каналу связи, интерфейс USB 2.0 (протокол обмена - MODBUS RTU).

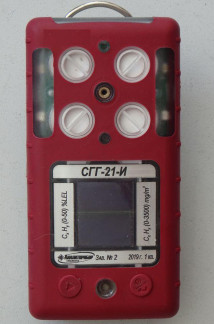

Общий вид сигнализаторов представлен на рисунке 1. Схема пломбировки от несанкционированного доступа, обозначение мест для нанесения оттисков клейм представлены на ри-
сунке 2.
Блок аккумуляторный условно не показан
Сигнализаторы имеют следующие виды программного обеспечения:
- встроенное программное обеспечение (далее - ВПО), разработанное изготовителем специально для непрерывного автоматического измерения содержания определяемых компонентов.
- сервисное программное обеспечение (далее - СПО), разработанное изготовителем специально для просмотра параметров установки параметров сигнализаторов, просмотра содержимого архива сигнализаторов.
Основные функции ВПО:
- обработка сигналов;
- человеко-машинный интерфейс;
- передача данных.
В ВПО реализованы следующие основные алгоритмы:
1) вычисление значений содержания определяемого компонента по данным от первичного измерительного преобразователя;
2) сравнение текущих результатов измерений с заданными пороговыми уровнями срабатывания сигнализации;
3) непрерывная самодиагностика аппаратной части сигнализаторов;
4) выдача информации (измерительной, диагностической, о текущем режиме работы) по цифровому каналу связи USB.
Основные функции СПО:
- просмотр параметров сигнализатора;
- просмотр содержимого архива сигнализатора в табличном и графическом видах и сохранение в файл;
- выдача команд для установки параметров сигнализаторов;
- проведение корректировки нуля и чувствительности
Уровень защиты ВПО и измерительной информации от непреднамеренных и преднамеренных изменений осуществляется посредством механической защиты и с помощью специальных программных средств (средств программной разработки) и соответствует уровню защиты «средний» в соответствии с Р 50.2.077-2014. Уровень защиты СПО и измерительной информации от непреднамеренных и преднамеренных изменений осуществляется посредством встроенных средств СПО и соответствует уровню защиты «средний» согласно Р 50.2.077-2014.
Идентификационные данные ВПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | ВПО | СПО |
| SGG-21-VPO | SGG-21-SPO.exe | |
| Номер версии (идентификационный номер) ПО | 2.00 | 2.00 |
| Цифровой идентификатор ПО | 2A56 | B735 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-16 | CRC-16 |
| Примечание - Номер версии ПО должен быть не ниже указанного в таблице. Значение цифрового идентификатора, относится только к файлам обозначенных в таблице версий. | ||
Метрологические характеристики сигнализаторов приведены в
таблицах 2, 3, 4.
Таблица 2 - Диапазоны измерений и пределы допускаемой погрешности сигнализаторов по измерительному каналу ФИД_
| Определяемый компонент | Диапазон измерений массовой концентрации определяемого компо-нента1), мг/м3 | Пределы допускаемой абсолютной (АД) или относительной (5д ) погрешности |
| Изобутилен (i-C4H8) | от 0 до 3500 | Ад = ±15 мг/м3 при Свх9) от 0 до 100 мг/м3 включ.; 5д = ±15 % при Свх Св. 100 до 3500 мг/м3. |
| Пары нефти2) | от 0 до 3500 | Ад = ±45 мг/м при Свх от 0 до 300 мг/м3 включ.; 5д = ±15 % при Свх Св. 300 до 3500 мг/м3. |
| Пары керосина3) | от 0 до 3500 | |
| Пары авиационного 4) топлива | от 0 до 3500 | |
| Пары топлива для реактивных двигателей5) | от 0 до 3500 | |
| Пары дизельного топлива6),7) | от 0 до 3500 | |
| Пары бензина8) | от 0 до 3500 | Ад = ±15 мг/м при Свх от 0 до 100 мг/м3 включ.; 5д = ±15 % при Свх Св. 100 до 3500 мг/м3. |
Диапазон измерений массовой концентрации определяемого компо-
нента1), мг/м'
Определяемый
компонент
3
Пределы допускаемой абсолютной (Ад) или относительной (5д) погрешности
1) Диапазон показаний массовой концентрации для всех определяемого компонентов от 0 до 4000 мг/м3. Цена единицы младшего разряда (ЕМР) индикации определяемого компонента, массовая концентрация - 1 мг/м3;
2) Нефть по ГОСТ Р 51858-2002;
3) Технический керосин ТУ 38.401-58-8-90. Керосин осветительный ТУ 38.401-58-10-01.
4) Топливо авиационное по ГОСТ Р 52050-2006;
5) Топливо для реактивных двигателей по ГОСТ 10227-86;
6) Топлива дизельные по ГОСТ 305-2013, ГОСТ 32511-2013 (EN 590:2009);
7) Топлива дизельные ЕВРО по ГОСТ Р 52368-2005, ГОСТ 32511-2013;
8) Бензины по ГОСТ 32513-2013, ГОСТ Р 51866-2002.
9) 3
’ Свх - массовая концентрация определяемого компонента на входе сигнализаторов, мг/м .
Таблица 3 - Диапазоны измерений и пределы допускаемой абсолютной погрешности сигнализаторов по измерительному каналу ИК_
| Определяемый компонент | Диапазон измерений дов-зрывоопасной концентрации определяемого компонента 1), % НКПР2) | Пределы допускаемой абсолютной погрешности, % НКПР |
| Пропан (C3H8) | ||
| Пары нефти 2) | ||
| Пары керосина3) | ||
| Пары авиационного топлива 4) | от 0 до 50 | ±5 |
| Пары топлива для реактивных двигателей 5) | ||
| Пары дизельного топлива 6)’ 6) | ||
| Пары бензина 8) | ||
| 1) Диапазон показаний довзрывоопасной концентрации для всех определяемых компонентов от 0 до 100 % НКПР. Цена единицы младшего разряда (ЕМР) индикации определяемого компонента - 0,1 % НКПР. 2) Нефть по ГОСТ Р 51858-2002; 3) Технический керосин ТУ 38.401-58-8-90. Керосин осветительный ТУ 38.401-58-10-01. 4) Топливо авиационное по ГОСТ Р 52050-2006; 5) Топливо для реактивных двигателей по ГОСТ 10227-86; 6) Топлива дизельные по ГОСТ 305-2013, ГОСТ 32511-2013 (EN 590:2009); 7) Топлива дизельные ЕВРО по ГОСТ Р 52368-2005, ГОСТ 32511-2013; 8) Бензины по ГОСТ 32513-2013, ГОСТ Р 51866-2002; 9) Значения НКПР горючих газов указаны в соответствии с: - пропан - ГОСТ Р 60079-20-1-2011, - нефть, топливо авиационное - ГОСТ 30852.19-2002, - топливо для реактивных двигателей - ГОСТ 10227-86, - топливо дизельное - ГОСТ 32511-2013, - топливо дизельное ЕВРО - ГОСТ Р 52368-2005 и ГОСТ 32511-2013, - бензин - ГОСТ 32513-2013 и ГОСТ Р 51866-2002. | ||
| Наименование характеристики | Значение |
| Предел допускаемой вариации показаний сигнализаторов, в долях от предела допускаемой погрешности | 0,5 |
| Время прогрева сигнализаторов, мин, не более | 2 |
| Предел допускаемого времени установления показаний Т09, с, не более | 10 |
| Время срабатывания сигнализации Т0,6, с, не более | 5 |
| Предел допускаемого интервала времени работы сигнализаторов без корректировки показаний по ГС, месяцев | 12 |
| Сигнализаторы соответствуют требованиям к погрешности при изменении содержания неопределяемых компонентов в анализируемой среде: - объемной доли кислорода (O2), % - объемной доли азота (N2), % - массовой концентрации оксида углерода (CO), мг/м - объемной доли диоксида углерода (СО2), % | от 8 до 23 от 0 до 92 от 0 до 200 от 0 до 1 |
Таблица 5 - Основные технические характеристики сигнализаторов
| Наименование характеристики | Значение |
| Электрическое питание сигнализаторов осуществляется от встроенной литиевой аккумуляторной батареи номинальным напряжением, В | 3,7 |
| Время непрерывной работы сигнализаторов в чистом воздухе до разряда встроенной аккумуляторной батареи, ч, не менее - при температуре окружающей среды +20 °С - при температуре окружающей среды минус 40 °С | 20 14 |
| Габаритные размеры сигнализаторов, мм, не более: - высота - ширина - длина (без зажима) - длина (с зажимом) | 121 61 31 48 |
| Масса газосигнализаторов, кг, не более: - без зажима - с зажимом | 0,22 0,25 |
| Условия эксплуатации: 0/-ч - диапазон температуры окружающей среды, C - диапазон относительной влажности, при температуре не более +35 0C без конденсации влаги, % - диапазон атмосферного давления, кПа - синусоидальная вибрация: с амплитудой смещения, мм частотой, Гц | от -40 до +50 от 0 до 95 от 80,0 до 120,0 0,35 от 10 до 55 |
| Степень защиты сигнализаторов по ГОСТ 14254 - 2015 | IP68 |
| Назначенный срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 35000 |
| Наименование характеристики | Значение |
| Сигнализаторы предназначены для применения во взрывоопасных зонах класса 1 по ГОСТ IEC 60079-10-1-2013, относятся к взрывозащищенному электрооборудованию группы II по ГОСТ 31610.0-2014 (IEC 60079-0:2011), соответствуют требованиям к взрывозащищенному оборудованию по ТР ТС 012/2011, имеют маркировку взрывозащиты: | 1Ex ib 11С T4 Gb Х |
| Сигнализаторы соответствуют требованиям к электромагнитной совместимости по ТР ТС 020/2011, предъявляемым к оборудованию класса А по ГОСТ Р МЭК 61326-1—2014 для применения в промышленной электромагнитной обстановке | |
наносится на титульный лист руководства по эксплуатации типографским способом и на табличку, расположенную на корпусе сигнализаторов.
Таблица 6 - Комплектность газосигнализаторов
| Наименование | Обозначение | Количество |
| Газосигнализаторы паров нефти и нефтепродуктов индивидуальные СГГ-21 | ИБЯЛ.413351.013 | 1 шт. |
| Ведомость эксплуатационных документов | ИБЯЛ.413351.013 ВЭ | 1 экз. |
| Комплект эксплуатационных документов^ | - | 1 компл. |
| Комплект ЗИП2) | - | 1 компл. |
| Методика поверки | МП 242-2336-2019 | 1 экз. |
| Копия декларации о соответствии требованиям ТР ТС 020/2011 | - | 1 экз. |
| Копия сертификата соответствии требованиям ТР ТС 012/2011 | - | 1 экз. |
| Копия свидетельства об утверждении типа средств измерений | - | 1 экз. |
| Свидетельство о поверке | - | 1 экз. |
| 1) Согласно ведомости эксплуатационных документов. 2) Согласно ведомости ЗИП. | ||
осуществляется по документу МП 242-2336-2019 «ГСИ. Газосигнализаторы паров нефти и нефтепродуктов индивидуальные СГГ-21. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 16 сентября 2019 г.
Основные средства поверки:
- стандартные образцы состава газовые смеси изобутилен (2-метилпропен) - воздух (ГСО 10539-2014, ГСО 10540-2014), пропан - азот (ГСО 10541-2014, 10540-2014) в баллонах под давлением.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых сигнализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или на эксплуатационный документ.
приведены в эксплуатационном документе.
Приказ Росстандарта от 14.12.2018 г. № 2664 Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.
ГОСТ 14254-2015 Степени зашиты, обеспечиваемые оболочками (Код IP)
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТР ТС 012/2011. Технический регламент Таможенного союза. О безопасности оборудования для работы во взрывоопасных средах
ТР ТС 020/2011. Технический регламент Таможенного союза. Электромагнитная совместимость технических средств
ИБЯЛ.413351.013 ТУ Газосигнализаторы паров нефти и нефтепродуктов индивидуальные СГГ-21. Технические условия
