| Номер в госреестре | 76621-19 |
| Наименование СИ | Манометры электронные |
| Обозначение типа СИ | ЭКМ |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР"), г. Москва, г. Зеленоград |
| Год регистрации | 2019 |
| Срок свидетельства | 25.11.2024 |
| МПИ (интервал между поверками) | 5 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры электронные ЭКМ (далее по тексту - ЭКМ, манометры) предназначены для измерений и преобразований абсолютного давления, избыточного давления, разности давлений жидкостей и газов, а также избыточного давления-разряжения газов и гидростатического давления.
Принцип действия ЭКМ основан на использовании зависимости между измеряемым давлением и упругой деформацией мембраны первичного преобразователя.
ЭКМ изготавливаются в виде единой конструкции. В их состав входят: первичный преобразователь. электронное устройство. светодиодный индикатор (СД) или жидкокристаллический индикатор (ЖК). Среда под давлением подается в камеру первичного преобразователя и деформирует его мембрану, что приводит к изменению электрического сигнала первичного преобразователя. Электронное устройство преобразует сигнал, поступающий от первичного преобразователя в унифицированный токовый выходной сигнал и цифровой сигнал, поступающий на многофункциональный индикатор. В зависимости от значения измеренного сигнала ЭКМ осуществляет регулирование значения физической величины за счет управления различными исполнительными устройствами с помощью реле.
Просмотр и изменение параметров конфигурации ЭКМ производится посредством кнопочной клавиатуры. Измеренные значения отображаются одновременно на 4-х разрядном цифровом индикаторе и в виде дискретной графической шкалы с указанием положения уставок относительно диапазона измерений. Также на индикаторе отображаются единицы измерения и информация о срабатывании реле каналов сигнализации.
В зависимости от возможности перестройки диапазона измерений (преобразований) ЭКМ являются многопредельными, перенастраиваемыми.
ЭКМ выпускаются в двух модификациях ЭКМ-1005 и ЭКМ-2005, отличающихся конструктивным исполнением, функциональными возможностями и программным обеспечением.
ЭКМ имеют исполнения:
- общепромышленное;
- взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» (Ех);
- взрывозащищенное с видом взрывозащиты «взрывонепроницаемая оболочка» (Exd);
- взрывозащищенное с видом взрывозащиты «взрывонепроницаемая оболочка» и «искробезопасная электрическая цепь» (Exdia);
- для эксплуатации на объектах атомных станций (далее - АС) и объектах ядерного топливного цикла (далее - ОЯТЦ) (А);
- взрывозащищенное для эксплуатации на объектах АС и объектах ядерного топливного цикла (ОЯТЦ) (AExd).
ЭКМ имеют кодовое обозначение каждой модели при заказе, состоящее из 2-х или 4-х букв и числа (для моделей с максимальным верхним пределом меньше или равным 600 кПа) и из 2-х букв или 4-х и числа с буквой М (для моделей с максимальным верхним пределом больше или равным 1 МПа). Код модели формируется следующим образом:
1) первая буква - код вида измеряемого давления:
- «А» - абсолютное давление;
- «И» - избыточное давление;
- «В» - избыточное давление-разрежение;
- «Д» - разность давлений;
- «Г» - гидростатическое давление;
2) вторая буква обозначает материал мембраны:
- «М» - металл;
- «К» - керамика;
- «Н» - нет защитной мембраны;
3) третья буква «Ф» обозначает фланцевое исполнение манометров разности давлений;
4) четвертая буква «В» обозначает высокое значение максимального рабочего избыточного давления (25 МПа) для манометров разности давлений.
Число в обозначении модели соответствует максимальному верхнему пределу измерений (преобразований) в единицах кПа (МПа) в соответствии с таблицей 3.
Фотографии общего вида ЭКМ представлены на рисунках 1-4.
Схема пломбировки от несанкционированного доступа представлена на рисунке 5.

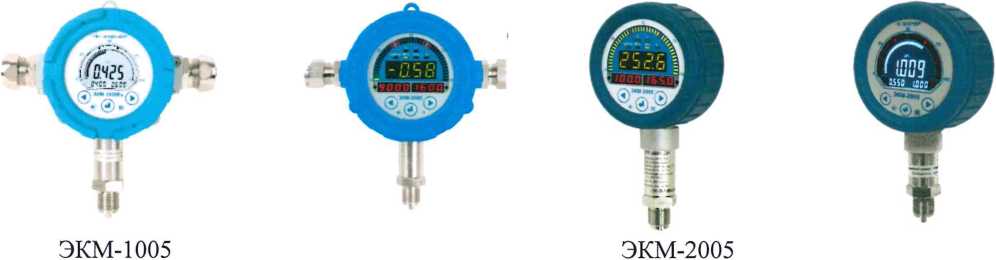

Рисунок 1 - Общий вид манометров абсолютного, избыточного давления, избыточного давления-разрежения
ЭКМ-2005

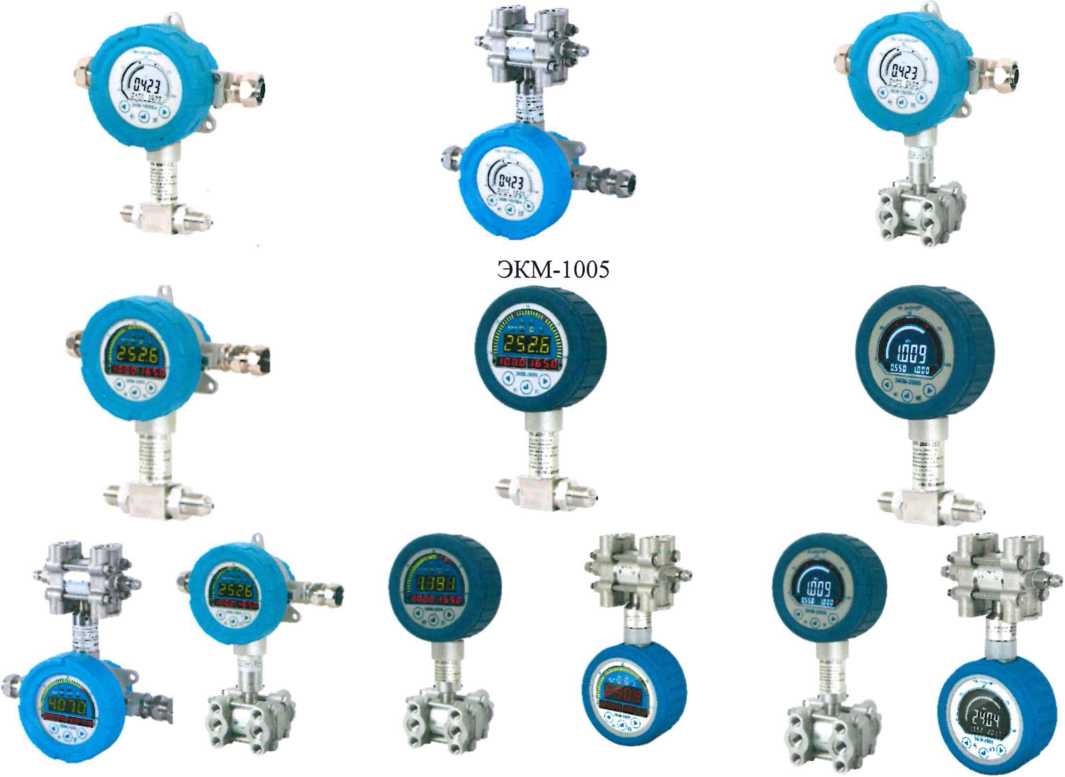

Рисунок 2 - Общий вид манометров разности давлений

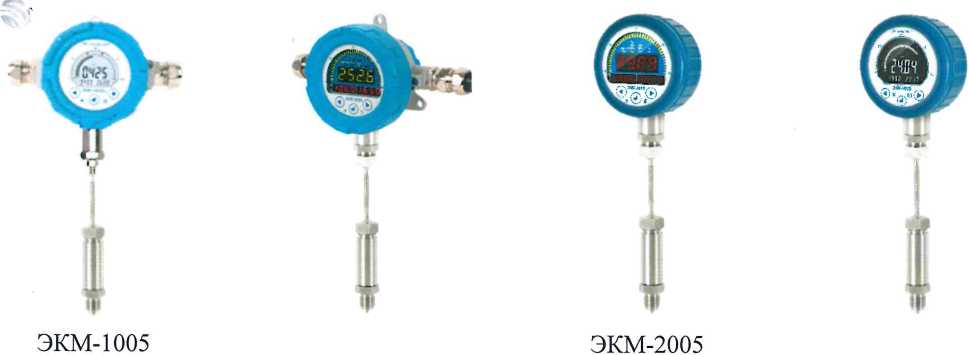

Рисунок 3 - Общий вид манометров абсолютного, избыточного давления, избыточного давления-разрежения с выносным сенсором
ЭКМ-2005
ЭКМ-1005

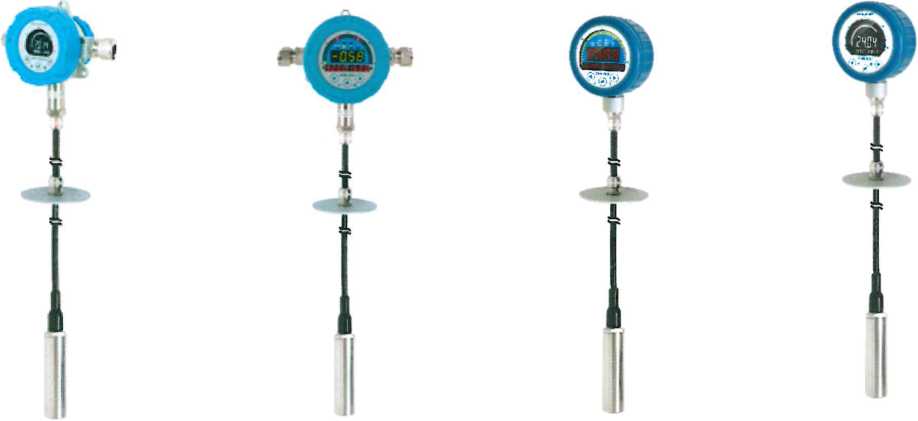

Рисунок 4 - Общий вид манометров гидростатического давления и их первичные преобразователи

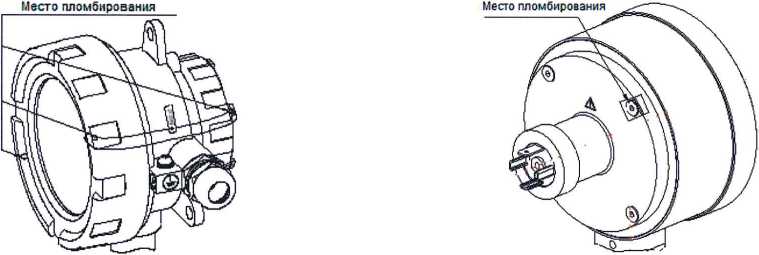

Рисунок 5 - Схема пломбировки ЭКМ от несанкционированного доступа
В ЭКМ предусмотрено внутреннее программное обеспечение (далее - ПО).
Внутреннее ПО состоит только из встроенной в микропроцессорный модуль ЭКМ метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» в соответствии с Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные внутреннего ПО модификаций ЭКМ-1005, ЭКМ-2005 представлены в таблице 1.
Таблица 1 - Идентификационные данные внутреннего НО
| Идентификационные данные (признаки) | Значение | |
| ЭКМ-1005 | ЭКМ-2005 | |
| Идентификационное наименование ПО | ЭКМ-1005М_МСИС_Р1С 18F2525_v9.08 2018-12-14.hex | ЭКМ-2005М МСИС_Р1С 18F2525_v8.x2y_20 18-12-17.hex |
| Номер версии(идентификационный номер) 1IO | 9.хх* | 8.хх.х’ |
| Цифровой идентификатор (ПО) | - | - |
Примечание - * - символами «х» заменены элементы в обозначении, отвечающие за метрологически незначимую часть
Основные метрологические и технические характеристики ЭКМ приведены в таблицах 2-5.
Таблица 2 - Метрологические характеристики ЭКМ
| Наименование характеристики | Значение |
| Диапазоны (поддиапазоны) измерений (преобразований) абсолютного давления, избыточного давления, избыточного давления-разрежения, разности давлений и гидростатического давления | Приведены в таблице 3 |
| Пределы допускаемой основной приведенной (к нормирующему значению)* погрешности измерений (преобразований) абсолютного давления, избыточного давления, избыточного давления-разрежения, разности давлений и гидростатического давления, % | Приведены в таблице 4 |
| Вариация выходного сигнала, в долях от основной приведенной (к нормирующему значению) погрешности | 0,5 |
| Выходные сигналы: - унифицированный сигнал силы постоянного тока, мА: -для ЭКМ-1005 | от 4 до 20 |
| - для ЭКМ-2005 | от 0 до 5 от 0 до 20 от 4 до 20 |
| Пределы допускаемой дополнительной приведенной (к нормирующему значению) погрешности измерений (преобразований) абсолютного давления, избыточного давления, избыточного давления-разрежения, разности давлений и гидростатического давления, вызванной изменением температуры окружающего воздуха от нормальной (23±2) °C до любой температуры в пределах рабочих температур на каждые 10 °C изменения температуры, %: - для манометров с индексом модели В а) для номера верхнего предела 1 б) для номера верхнего предела 2 в) для номера верхнего предела 3 г) для номера верхнего предела 4 - для манометров с индексом модели С и D а) для номера верхнего предела 1 б) для номера верхнего предела 2 в) для номера верхнего предела 3 г) для номера верхнего предела 4 | ±0,20 ±0,25 ±0,30 ±0,35 ±0,25 ±0,30 ±0,35 ±0,40 |
| Примечания: - здесь и далее за нормирующее значение принимается диапазон (поддиапазон) измерений (преобразований). ________*" - номер верхнего предела по таблице 3.___ | |
Таблица 3 - Диапазоны (поддиапазоны) измерений (преобразований) ЭКМ-1005, ЭКМ-2005 абсолютного давления, избыточного давления, избыточного давления-разрежения, разности давлений и гидростатического давления________________________________________________
| Модификация и исполнение | Код модели | Номер верхнего предела измерений (преобразова] (Л? : Рвмах) и ряд верх (поддиапазонов)) изме | (диапазона (поддиапазона)) ний), глубина перенастройки них пределов (диапазонов рений (преобразований)112) | ||
| 1 (Рвмах) | 2 | 3 | 4 | ||
| 1:1 | 1:1,6 | 1:2,5 | 1:4 | ||
| Манометры электронные абсолютного давления ЭКМ-1005-ДА ЭКМ-1005Ех-ДА ЭКМ-1005Ехб-ДА ЭКМ-1005ЕхШа-ДА ЭКМ-2005-ДА ЭКМ-2005А-ДА ЭКМ-2005Ехб-ДА ЭКМ-2005АЕхб-ДА | АМ250 | 250 кПа | 160 кПа | 100 кПа | 60 кПа |
| АМ2.5М АК2,5М | 2,5 МПа | 1,6 МПа | 1.0 МПа | 0,6 МПа | |
| Манометры электронные избыточного давления ЭКМ-1005-ДИ ЭКМ-1005Ех-ДИ ЭКМ-1005Ехс1-ДИ ЭКМ-1 OOSExdia-ДИ ЭКМ-2005-ДИ ЭКМ-2005А-ДИ ЭКМ-2005Ехб-ДИ ЭКМ-2005АЕхб-ДИ | ИМ16 | 16 кПа | 10 кПа | 6,0 кПа | 4,0 кПа |
| ИМ 100 | 100 кПа | 60 кПа | 40 кПа | 25 кПа | |
| ИМ250 ИК250 | 250 кПа | 160 кПа | 100 кПа | 60 кПа | |
| ИМ600 | 600 кПа | 400 кПа | 250 кПа | 160 кПа | |
| ИМ1,6М ИК1,6М | 1,6 МПа | 1,0 МПа | 0,6 МПа | 0,4 МПа | |
| ИМ2.5М | 2,5 МПа | 1,6 МПа | 1.0 МПа | 0,6 МПа | |
| ИМ6М ИК6М | 6,0 МПа | 4,0 МПа | 2,5 МПа | 1,6 МПа | |
| ИМ16М | 16 МПа | 10 МПа | 6,0 МПа | 4,0 МПа | |
| ИМ60М | 60 МПа | 40 МПа | 25 МПа | 16 МПа | |
| имюом | 100 МПа | 60 МПа | 40 МПа | 25 МПа | |
| Манометры электронные избыточного давления-разрежения 1 ЭКМ-1005-ДИВ ЭКМ-1005Ех-ДИВ ЭКМ-1005ЕхФДИВ ЭКМ-1 OOSExdia-ДИВ ЭКМ-2005-ДИВ ЭКМ-2005А-ДИВ ЭКМ-2005Ехб-ДИВ ЭКМ-2005АЕхс1-ДИВ | ВН2.5 | -1,25 кПа | -0,8 кПа | -0,5 кПа | -0,3 кПа |
| 1,25 кПа | 0,8 кПа | 0,5 кПа | 0,3 кПа | ||
| ВН6 | -3 кПа | -2 кПа | -1,25 кПа | -0,8 кПа | |
| 3 кПа | 2 кПа | 1,25 кПа | 0,8 кПа | ||
| ВМ150 | -100 кПа | -100 кПа | -50 кПа | -30 кПа | |
| 150 кПа | 60 кПа | 50 кПа | 30 кПа | ||
| ВМЗОО | -100 кПа | -100 кПа | -100 кПа | -50 кПа | |
| 300 кПа | 150 кПа | 60 кПа | 50 кПа | ||
| ВМ500 ВК500 | -100 кПа | -100 кПа | -100 кПа | -100 кПа | |
| 500 кПа | 300 кПа | 150 кПа | 60 кПа | ||
| ВМ1.5М | -0,1 МПа | -0,1 МПа | -0,1 МПа | -0,1 МПа | |
| 1,5 МПа | 0.9 МПа | 0,5 МПа | 0,3 МПа | ||
| ВМ2,4М ВК2.4М | -0,1 МПа | -0,1 МПа | -0,1 МПа | -0,1 МПа | |
| 2,4 МПа | 1,5 МПа | 0,9 МПа | 0,5 МПа | ||
| Манометры электронные разности давлений ЭКМ-1005-ДД ЭКМ-1005Ех-ДД ЭКМ-1 OOSExd-ДД ЭКМ-1 OOSExdia-ДД ЭКМ-2005-ДД ЭКМ-2005А-ДД ЭКМ-2005Ехс1-ДД ЭКМ-2005АЕхб-ДД | ДМ40 | 40 кПа | 25 кПа | 16 кПа | 10 кПа |
| ДМ 100 | 100 кПа | 63 кПа | 40 кПа | 25 кПа | |
| ДМ250 | 250 кПа | 160 кПа | 100 кПа | 63 кПа | |
| ДМ630 | 630 кПа | 400 кПа | 250 кПа | 160 кПа | |
| ДМ2,5М | 2,5 МПа | 1,6 МПа | 1,0 МПа | 0,63 МПа | |
| ДМФВ10 | 10 кПа | 6,3 кПа | 4,0 кПа | 2,5 кПа | |
| ДМФВ40 | 40 кПа | 25 кПа | 16 кПа | 10 кПа | |
| ДМФВ250 | 250 кПа | 160 кПа | 100 кПа | 63 кПа | |
| ДМФВ2,5М | 2,5 МПа | 1,6 МПа | 1,0 МПа | 0,63 МПа | |
| ДН1 | 1 кПа | 0,6 кПа | 0,4 кПа | 0,25 кПа | |
| ДН2,5 | 2,5 кПа | 1,6 кПа | 1.0 кПа | ___0,6 кПа | |
Продолжение таблицы 3
| Модификация и исполнение | Код модели | Номер верхнего предела измерений (преобразова! (Рв : Ввмдх) и ряд верх (поддиапазонов)) изме | (диапазона (поддиапазона)) тий), глубина перенастройки них пределов (диапазонов рений (преобразований)1’2) | ||
| 1 (Рвмах) | 2 | 3 | 4 | ||
| Манометры электронные гидростатического давления (уровень) ЭКМ-1005-ДГ ЭКМ-1005Ех-ДГ ЭКМ-1005Ехб-ДГ ЭКМ-1005ЕхсНа-ДГ ЭКМ-2005-ДГ ЭКМ-2005А-ДГ ЭКМ-2005Ехб-ДГ ЭКМ-2005АЕхб-ДГ | ГМ16 | 16 кПа | 10 кПа | 6,0 кПа | 4 кПа |
| ГМ 100 | 100 кПа | 60 кПа | 40 кПа | 25 кПа | |
| ГМ250 | 250 кПа | 160 кПа | 100 кПа | 60 кПа | |
| |; Знак «-» означает разрежение. 2) Нижний предел измерений (преобразований) равен нулю. 3> Для ЭКМ-1005-ДИВ, ЭКМ-2005-ДИВ число в верхней строке - верхний предел разрежения, в нижней - верхний предел избыточного давления. Примечание - Рвмах - максимальный верхний предел (диапазон) измерений (преобразований) для данной модели ЭКМ (сумма абсолютных максимальных значений верхних пределов измерений (преобразований) избыточного давления (Рмах) и разрежения (Дш.ш) для манометров ДИВ). Рв - верхний предел (поддиапазон) измерений (преобразований) модели. Для манометров ДИВ - сумма абсолютных значений верхних пределов измерений (преобразований) избыточного давления (Рв) и разрежения (Рви)- | |||||
Таблица 4 - Пределы допускаемой основной приведенной (к нормирующему значению) погрешности измерений (преобразований) ЭКМ-1005, ЭКМ-2005 абсолютного давления, избыточного давления, избыточного давления-разрежения. разности давлений и гидростатического давления (далее - пределы допускаемой основной приведенной (к нормирующему значению) погрешности)___________________________________________
| Пределы допускаемой основной приведенной (к нормирующему значению) погрешности у, %, для верхних пределов (диапазонов) измерений (преобразований)1’ | Индекс модели | |||
| 1 | 2 | 3 | 4 | |
| ±(0,25 ± е.м.р.2’) | ±(0,4 ± е.м.р.2’) | ±(0,5 + е.м.р.2>) | ±(0,6 ± е.м.р.2’) | В |
| ±(0,4 + е.м.р.2’) | ±(0,6 ± е.м.р.2)) | ±(0,8 ± е.м.р.2’) | ±(1,0 ± е.м.р.2)) | С |
| ±(0,6 ± е.м.р. 2)) | ±(1,0 ± е.м.р.2)) | ±(1,2 ± е.м.р.2)) | ±(1,5 ± е.м.р.2’) | D |
| Примечания ” Для ЭКМ с корнеизвлекающей зависимостью пределы допускаемой основной приведенной (к нормирующему значению) погрешности определены в диапазоне от 2 до 100 % диапазона измерений (преобразований) и соответствует у, пределы допускаемой основной приведенной (к нормирующему значению) погрешности в диапазоне от 0 до 2 % не определены и данный диапазон является диапазоном индикации. 2) Одна единица младшего разряда, выраженная в процентах от диапазона измерений (преобразований). ___ | ||||
аблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение питания постоянного тока, В - для ЭКМ-1005, 3KM-1005Exd - для ЭКМ-1005Ех, 3KM-1005Exdia - для ЭКМ-2005 - напряжение переменного тока для ЭКМ-2005, В - частота переменного тока для ЭКМ-2005, Гц | 2418; 361, 24+6,° 24:“; 36- ; 220 220 " 5О+50 |
| Потребляемая мощность, Вт, не более: -для ЭКМ-1005: - при номинальном напряжении питания постоянного тока 24 В - при номинальном напряжении питания постоянного тока 36 В - для ЭКМ-2005 | 0,6 го 8 |
| Габаритные размеры, мм, не более: - высота - ширина - длина | 300 133 300 |
| Масса, кг, не более | 6,5 |
| Нормальные условия измерений: - температура окружающей среды, °C - относительная влажность, % - атмосферное давление, кПа | от +21 до +25 от 30 до 80 от 84,0 до 106,7 |
| Рабочие условия измерений: - температура окружающей среды*, °C - относительная влажность при температуре +35 °C, %, не более - атмосферное давление, кПа | от +5 до +50 от -5 до +50 от -25 до +70 от -40 до +70 от -50 до +80 от -55 до +70 от -60 до +70 98 от 84,0 до 106,7 |
| Маркировка взрывозащиты: -для ЭКМ-1005Ех - для 3KM-1005Exd -для 3KM-1005Exdia - для 3KM-2005Exd | ОЕх ia ПС Тб Ga X lExdllC Тб GbX ОЕх ia ПС Тб Ga X, 1Ех d ПС Тб Gb X lExdllC Тб GbX |
| Средняя наработка на отказ, ч, не менее | 150000 270000 (для ЭКМ-2005А, 3KM-2005AExd, 3KM-2005Exd ЭКМ-1005Ех, 3KM-1005Exd, 3KM-1005Exdia) |
| Средний срок службы, лет, не менее | 15 30 (для ЭКМ-2005A, 3KM-2005AExd, 9KM-2005Exd ЭКМ-1005Ex. 3KM-1005Exd, ЭКМ- 1005Exdia) |
| ______* В зависимости от исполнения.____________________________===^=^=^^^==== | |
наносится на переднюю панель ЭКМ методом шелкографии, а также на руководства по эксплуатации и паспорта - типографским способом.
Комплектность ЭКМ представлена в таблице 6.
Таблица 6 - Комплектность ЭКМ
| Наименование | Обозначение | Количество |
| Манометр электронный ЭКМ1’ | НКГЖ.406233.05Х2) | 1 шт. |
| Комплект монтажных частей 1 ’ | - | 1 шт. |
| Манометры электронные ЭКМ. Руководство по эксплуатации | НКГЖ.406233.05ХРЭ2) | 1 экз. |
| Манометр электронный ЭКМ. Паспорт | НКГЖ.406233.05X-YYYHC2) | 1 экз. |
| Методика поверки | НКГЖ.406233.053МП | 1 экз. |
| Инструкция по техническому обслуживанию и ремонту3) | НКГЖ.406233.053ИТР | 1 экз. |
| 1 Модель ЭКМ и комплект монтажных частей в соответствии с заказом. 2 ) Обозначение в соответствии с исполнением и модификацией ЭКМ (YYY - только для исполнений, эксплуатирующихся на объектах АС и ОЯТЦ). 3)Для исполнения ЭКМ-2005А. | ||
осуществляется по документу НКГЖ.406233.053МП «Манометры электронные ЭКМ. Методика поверки», утвержденному ООО «ИЦРМ» 31.05.2019 г.
Основные средства поверки:
- калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ-2012» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 56318-14);
- задатчик разрежения Метран-503 Воздух (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 25940-03);
- калибратор давления пневматический Метран-505 Воздух (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 42701-09);
- калибратор давления пневматический «ЭЛЕМЕР-ПКД-260» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 70755-18);
- калибратор давления автоматический «ЭЛЕМЕР-АКД-12КИ» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 64273-16);
- преобразователь давления эталонный ПДЭ-020И (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 58668-14);
манометр грузопоршневой МП (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 52189-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ЭКМ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия
ГОСТ Р 8.802-2012 ГСП. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
Приказ Федерального агентства по техническому регулирования и метрологии от 29 июня 2018 № 1339 Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа
ГОСТ Р 8.840-2013 ГСП. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - Г 106 Па
ГОСТ 8.187-76 ГСП. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4 -104 Па
ТУ 4212-082-13282997-09 Манометры электронные ЭКМ. Технические условия
