| Номер в госреестре | 76630-19 |
| Наименование СИ | Установки неразрушающего контроля насосно-компрессорных труб |
| Обозначение типа СИ | - |
| Изготовитель | Общество с ограниченной ответственностью «НТС-ЛИДЕР» (ООО «НТС-ЛИДЕР»), Московская обл., г. Химки |
| Год регистрации | 2019 |
| Срок свидетельства | 29.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки неразрушающего контроля насосно-компрессорных труб (далее - установки) предназначены для измерений толщины стенки и длины труб, а так же для неразрушающего контроля труб.
Принцип действия установок основан на комбинации двух методов неразрушающего контроля: магнитного индукционного метода и электромагнитно-акустического.
Установки состоят из двух магнитных индукционных дефектоскопов и электромагнитноакустической установки, датчика для измерений длины тубы, механизмов перемещения трубы и размагничивающего устройства.
Контролируемая труба подается на рольганг и перемещается в направлении продольной оси через сканирующие устройства магнитоиндукционных дефектоскопов для автоматического обнаружения поперечных и продольных дефектов на наружной и внутренней поверхности контролируемой трубы и электромагнитно-акустического устройства для измерений толщины стенки трубы. Далее результаты сканирования в автоматическом режиме поступают в компьютер для обработки измеренных данных.

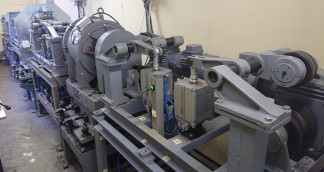

Внешний вид установок показан на рисунке 1. Цвет установок может отличаться от приведенного на рисунке 1.
В установках имеется программное обеспечение, которое выполняет функции управления, настройки, сбора и обработки данных и визуализации результатов измерений.
Конструкция установок исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты программного обеспечения установок соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Участок неразрушающего контроля НКТ |
| Номер версии (идентификационный номер) ПО | V 1.0 и выше |
| Цифровой идентификатор ПО | отсутствует |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений толщины стенки, мм | от 3 до 15 |
| Пределы допускаемой абсолютной погрешности измерений толщины стенки, мм | ±0,25 |
| Порог чувствительности к обнаружению искусственных дефектов, мм - прорезь - длина - ширина - глубина* - сверление, 0 | 120 0,5 от 1,8 до 2,3 1,6 и 3,2 |
| Диапазон измерений длины трубы, м | от 5 до 13 |
| Пределы допускаемой абсолютной погрешности измерений длины трубы, мм | ±30 |
| Диапазон измерений линейной координаты расположения дефекта, м | от 0,15 до 12,85 |
| Пределы допускаемой абсолютной погрешности измерений линейной координаты месторасположения дефекта, мм | ±30 |
| * Примечание: в зависимости от диаметра трубы и толщины стенки | |
| Таблица 3 - Основные технические характеристики | |
| Наименование характеристики | Значение |
| Номинальные значения диаметров контролируемых труб, мм* | 60; 73; 89 |
| Параметры электрического питания: - напряжение, В | 380±42 220±22 |
| Условия эксплуатации: - температура окружающей среды, °С | от +5 до +35 |
| Масса, кг, не более | 5000 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 8850 1240 1500 |
* Примечание: по требованию заказчика возможно изготовление установки, предназначенной для измерений труб одного из перечисленных диаметров_
наносится на титульный лист Руководства по эксплуатации.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество |
| Установка неразрушающего контроля насоснокомпрессорных труб | - | 1 шт. |
| ПО на диске | - | 1 шт. |
| Руководство по эксплуатации | - | 1 шт. |
| Методика поверки | МП № 203-4-2019 | 1 шт. |
осуществляется по документу МП № 203-4-2019 «Установки неразрушающего контроля насосно-компрессорных труб. Методика поверки», утвержденному ФГУП «ВНИИМС» 05.04.2019 г.
Основное средство поверки:
- Меры с искусственными дефектами 452.008 (Рег. №76018-19).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносятся на свидетельство о поверке.
приведены в эксплуатационном документе.
ТУ 26.51.66-018-18908125-2019. Установки неразрушающего контроля насоснокомпрессорных труб. Технические условия
| Зарегистрировано поверок | 17 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
