| Номер в госреестре | 76631-19 |
| Наименование СИ | Компараторы |
| Обозначение типа СИ | EMP 25 |
| Изготовитель | "FEINMESS JENA GmbH", Германия |
| Год регистрации | 2019 |
| Срок свидетельства | 29.11.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Компараторы EMP 25 (далее - приборы) предназначены для измерений длины мер длины концевых плоскопараллельных.
Принцип действия прибора основан на измерении перемещения наконечников двух измерительных щупов и определения отклонения длины измеряемой меры от действительной длины эталонной меры.
Для этого два расположенных соосно друг против друга два измерительных щупа, включены по схеме суммирующего измерения (+А+В). При измерении наконечники верхнего и нижнего щупа вводятся в соприкосновение с рабочими поверхностями эталонной меры. Измеренные значения, соответствующие перемещению данных щупов из нулевого положения суммируются, данная сумма принимается базовой - соответствующей действительному значению срединной длины эталонной меры. При измерении измеряемой меры, наконечники верхнего и нижнего щупа так же вводятся в соприкосновение с рабочими поверхностями этой меры, определяется новая сумма соответствующая суммарному перемещению верхнего и нижнего щупов. Из суммы, полученной при измерении измеряемой меры, вычитается сумма, определенная при измерении эталонной меры, полученное значение соответствует величине отклонения длины измеряемой меры в точке измерения от действительной длины эталонной меры.
Прибор состоит из:
- гранитной плиты со специальным столом из закаленной стали. На поверхности стола расположены пять горизонтальных цилиндрических твердосплавных штифтов, которые формируют плоскость для расположения концевых мер;
- направляющей с устройством перемещения;
- двух измерительных щупов: индуктивного щупа и высокоточного инкрементального преобразователя линейных перемещений;
- вакуумного насоса, автоматически приводящего в действие индуктивный щуп;
- программного обеспечения PEKAL 3, управляющего процессом измерения и обрабатывающего результаты измерения.
Прибор позволяет проводить измерения двумя методами: методом непосредственной оценки и дифференциальным методом.
В зависимости от установленной допускаемой погрешности приборы выпускаются в модификациях: S-стандартное, НА - высокоточное.
Пломбирование прибора от несанкционированного доступа не предусмотрено.

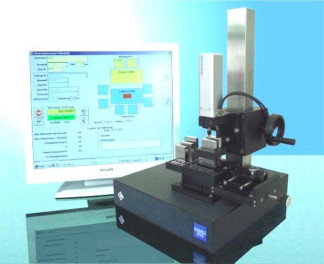

Общий вид компаратора ЕМР 25 приведен на рисунке 1.
Рисунок 1 - Общий вид компаратора EMP 25
Программное обеспечение PEKAL 3 предназначено для управления приводами перемещения измерительных щупов, регистрации результатов измерений и их последующей математической обработки для определения величины измеряемой меры длины концевой плоскопараллельной.
Разделение на метрологически значимую и незначимую части не произведено. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PEKAL 3 |
| Номер версии ПО | PEKAL 3.0.0 не ниже |
| Цифровой идентификатор ПО | - |
Уровень защиты ПО - средний, в соответствии с Р 50.2.077 - 2014.
Метрологические характеристики приведены в таблице 2.
Таблица 2 - Метрологические характеристики
| Наименование параметра, единицы измерения | Значение | |
| Модификация | ЕМР 25-S | ЕМР 25-НА |
| Диапазон измерений длины, мм | от 0,5 до 100,0 включительно | |
| Дискретность цифрового отчета, мкм | 0,01 | |
| Пределы допускаемой абсолютной погрешности измерений длины, мкм | ± (0,1+L/1000) * | ± (0,05+L/1000) * |
| Измерительное усилие, Н, не более | 1,0 | |
* где L - измеряемая длина в мм.
Таблица 3 - Технические характеристики
| Наименование параметра, единицы измерения | Значение |
| Напряжение, В | 220±22 |
| Потребляемая мощность, кВт, не более | 1 |
| Масса, кг, не более | 30 |
| Габаритные размеры средства измерений, мм, не более | |
| - высота | 300 |
| - ширина | 300 |
| - длина | 250 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +19,5 до +20,5 |
| Средний срок службы, лет | 10 |
наносится на титульный лист Руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Компаратор EMP 25 | 1 шт. | |
| Персональный компьютер | 1 шт. | |
| Программное обеспечение | PEKAL 3 | 1 шт. |
| Принтер | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | МП ТИнТ 102-2017 | 1 экз. |
осуществляется по документу МП ТИнТ 102-2017 «Компараторы EMP 25. Методика поверки», утвержденному ООО «ТестИнТех» 09.06.2017г.
Основные средства поверки:
Рабочий эталон 1-го разряда по ГОСТ Р 8.763-2011, меры длины концевые плоскопараллельные;
Рабочий эталон 2-го разряда по ГОСТ Р 8.763-2011, меры длины концевые плоскопараллельные.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.763-2011 Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм Техническая документация FEINMESS JENA GmbH (Германия)
| Зарегистрировано поверок | 15 |
| Поверителей | 5 |
| Актуальность данных | 21.11.2024 |
