Микроскопы конфокальные лазерные измерительные LEXT OLS5000, 76632-19

Назначение

Микроскопы конфокальные лазерные измерительные LEXT OLS5000 (далее - микроскопы) предназначены для измерений линейных размеров элементов рельефа по осям Х, Y и Z и параметров шероховатости поверхности твердотельных объектов.

Описание

Принцип действия микроскопа основан на использованием диафрагмы, размещённой в плоскости промежуточного изображения и ограничивающей поток фонового рассеянного света, излучаемого не из фокальной плоскости объектива. Данная диафрагма играет роль пространственного фильтра: чем меньше диаметр диафрагмы, тем меньше размеры области, из которой выходит излучение, способное пройти через указанную диафрагму и сделать вклад в информативный сигнал.

В конфокальном микроскопе в каждый момент времени происходит регистрация изображения из одной точки объекта. Полное изображение объекта в конфокальном микроскопе формируется путем последовательной регистрации света, исходящего из этих элементарных объемов с применением сканирующей системы. Это позволяет получить серии изображений на различных глубинах фокальной плоскости внутри образца (т. н. оптическое секционирование образца по глубине), и затем реконструировать трехмерное изображение образца из этих серий.

В Микроскопе использован сканер новой конструкции, который обладает пониженной дисторсией и минимальными оптическими абберациями. Для отклонения по оси Х используется МЭМС - сканер с электромагнитным приводом, а по оси Y - гальваносканер. Для удобства работы в Микроскопе реализована двухканальная система конфокальной оптики с двумя различными конфокальными диафрагмами. Выбор диафрагмы осуществляется автоматически в зависимости от типа объектива и режима получения изображения.

Микроскоп включает две оптические системы:

-    лазерную конфокальную оптическую систему, использующую лазерный диод с длиной волны 405 нм и высокочувствительный фотоумножитель,

-    оптическую систему цветного изображения с белым светодиодом и CMOS матрицей.

Конструктивно Микроскоп состоит из основного блока, выполненного в настольном исполнении, блока электроники и персонального компьютера с предустановленным программным обеспечением для управления работой микроскопа. Основной блок включает столик образцов, перемещаемый по осям X, Y ручным приводом или автоматически в зависимости от модели микроскопа, и измерительную оптическую головку с набором объективов, перемещение которой по оси Z контролируется измерительной системой микроскопа.

Микроскоп имеет несколько модификаций: OLS5000-SAF, OLS5000-SMF, OLS5000-LAF, OLS5000-EAF, OLS5000-EMF, которые отличаются приводом столика образцов и диапазоном его перемещения, а также максимальной высотой исследуемого объекта.

Пломбирование микроскопа не предусмотрено. Общий вид микроскопа и место нанесения знака поверки приведены на рисунке 1.

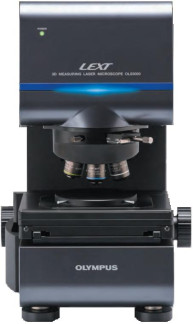

Рисунок 1 - Общий вид микроскопа конфокального лазерного LEXT OLS 5000

Место нанесения знака поверки

Программное обеспечение

Управление микроскопом и обработки результатов измерений осуществляется с помощью встроенной ПЭВМ с использованием специализированного программного обеспечения (ПО) «OLYMPUS OLS5000». ПО «OLYMPUS OLS5000» позволяет проводить измерения линейных размеров элементов рельефа по осям X, Y Z, в том числе определять в автоматическом режиме значение шага шаговых структур, измерять параметры шероховатости поверхности, толщину пленок, производить сшивку изображений, полученных в различных положениях столика объектов в условиях частичного перекрытия изображений. ПО «OLYMPUS OLS5000» не может быть использовано отдельно от микроскопа.

Идентификационные данные программного обеспечения указаны в таблице 1.

Таблица 1_

Уровень защиты ПО соответствует типу «средний» согласно Р 50.2.077-2014.

Таблица 2 - Метрологические характеристики

Знак утверждения типа

наносится на лицевую панель основного блока в виде наклейки и на титульвнный лист эксплуатационной документации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП 76632-19 «Микроскопы конфокальные лазерные измерительные LEXT OLS5000. Методика поверки», утвержденному АО «НИЦПВ» 08 июня 2019 г.

Основные средства поверки:

-    мера ширины и периода специальная МШПС-2.0К (рег. № 33598-06);

-    меры длины концевые плоскопараллельные номинальным значением 0,5 мм и 1 мм 3-го разряда согласно Государственной поверочной схеме (Приказ Росстандарта от 29.12.2018 г. №2840);

-    объект-микрометр ОМО (рег. № 590-63);

-    мера длины штриховая типа ПБ по ГОСТ 12069-90 (диапазон измерений 0-200 мм);

-    меры шероховатости эталонные ПР0-10 (рег. № 66933-17) с номинальными значениями по параметру шероховатости Ra 0,025 мкм и 77 мкм.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого микроскопа с требуемой точностью.

Знак поверки наносится на лицевую панель основного блока микроскопа в виде наклейки, как показано на рисунке 1 и на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационной документации.

Нормативные документы

Техническая документация фирмы-изготовителя
