| Номер в госреестре | 76634-19 |
| Наименование СИ | Усилители микрофонные |
| Обозначение типа СИ | 12АА-S2 |
| Изготовитель | "GRAS Sound & Vibration Measurement A/S", Дания |
| Год регистрации | 2019 |
| Срок свидетельства | 29.11.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Усилители микрофонные 12AA-S2 (далее - усилители) предназначены для усиления переменного электрического напряжения с выхода микрофонных предусилителей и их питания.
Принцип действия усилителей основан на подаче напряжения питания постоянного тока и напряжения поляризации на микрофонный предусилитель, а также на поступлении через семиштырьковый вход усилителя с микрофонного предусилителя напряжения переменного тока, которое усиливается до необходимой величины и подается на выходной разъем усилителя для дальнейшего использования сигнала.
Усилители состоят из двухканального усилителя с переключаемым коэффициентом усиления и переключаемыми частотными характеристиками и блока питания предусилителей микрофонов с переключаемыми напряжениями питания (28 В или 120 В) и поляризации.
Усилители имеют устройства переключения частотных коррекций (Z - положение переключателя «Lin.», A - «A-w», фильтр высоких частот - «H.P.»), коэффициента усиления переменного электрического напряжения и напряжения поляризации микрофона (нет напряжения поляризации - «0 V», 200 В - «+200 V»). Усилители снабжены индикатором перегрузки. Частотные характеристики усилителей удовлетворяют требованиям ГОСТ 171872010 для шумомеров класса точности 1.

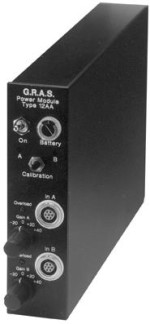

Общий вид усилителя представлен на рисунке 1.
Пломбирование не предусмотрено, т.к. усилители имеют съемные элементы питания.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Рабочий диапазон частот, Гц | от 3,5 до 200000 |
| Неравномерность частотной коррекции Z в рабочем диапазоне частот (относительно 1000 Гц), дБ | ±1,0 |
| Допустимое отклонение частотной коррекции A от номинального значения, дБ, не более | класс 1 по ГОСТ 17187-2010 |
| Усиление, дБ | -20, 0, +20, +40 |
| Пределы допускаемой абсолютной погрешности коэффициента усиления переменного электрического напряжения на частоте 1000 Гц, дБ | ±0,2 |
| Напряжение собственных шумов при закороченном входе (усиление +20 дБ или +40 дБ), приведённое к входу, мкВ, не более: - частотная коррекция Z (в диапазоне частот от 20 Гц до 20 кГц) - частотная коррекция A | 1,6 1,0 |
| Переходное затухание между каналами в диапазоне частот от 20 Гц до 20 кГ ц, дБ, не менее | 65 |
| Напряжение поляризации, В | от 197 до 203 |
| Входное напряжение переменного тока, Впик, не более | 8 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение постоянного тока, В | от 18 до 28 |
| Масса, г | 810 |
| Габаритные размеры, мм, не более: | |
| - длина | 196 |
| - ширина | 35 |
| - высота | 133 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -10 до +50 |
| - относительная влажность окружающего воздуха, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность усилителей
| Наименование | Обозначение | Количество |
| Усилитель микрофонный | 12АА^2 | 1 шт. |
| Сетевой адаптер | AB0002/AB0003 | 1 шт. |
| Система монтажа | AK0040 | 1 шт. (опция) |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | 340-0130-19 МП | 1 экз. |
осуществляется по документу 340-0130-19 МП «Усилители микрофонные 12АА-82. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 30.01.2019 г.
Основные средства поверки:
- мультиметр цифровой 34401А (регистрационный номер 54848-13 в Федеральном информационном фонде);
- генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (регистрационный номер 45344-10 в Федеральном информационном фонде).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых усилителей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
ГОСТ 17187-2010 Шумомеры. Общие технические требования и методы испытаний Приказ Росстандарта № 2537 от 30 ноября 2018 г. «Об утверждении государственной поверочной схемы для средств измерений звукового давления в воздушной среде и аудиометрических шкал»
