| Номер в госреестре | 76635-19 |
| Наименование СИ | Комплект мер колесных пар |
| Изготовитель | "Hegenscheidt-MFD GmbH", Германия |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплект мер колесных пар (далее по тексту комплект мер) предназначен для воспроизведения и (или) хранения физической величины заданных геометрических размеров колесных пар.
Принцип действия комплекта мер основан на воспроизведении заданных геометрических размеров колесных пар. Комплект мер применяется для поверки комплексов автоматизированных для диагностики колесных пар на ходу Argus2.MM.
Комплект мер состоит из трех колесных пар с различными геометрическими размерами. Конструктивно колесная пара состоит из оси с неподвижно установленными на ней двумя колесами.

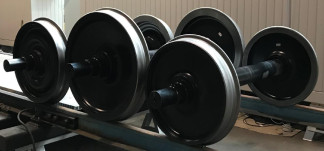

Общий вид комплекта мер представлен на рисунке 1.
Рисунок 1 - Общий вид комплекта мер
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Мера № H10393 | Мера № H10395 | Мера № H10394 | |
| Номинальное значение диаметров колес меры, мм | 770 | 825 | 950 |
| Допускаемые отклонения от номинального значения диаметров колес меры, мм | ± 10 | ||
| Пределы доверительной границы абсолютной погрешности измерений диаметров колес меры при Р=0,95, мм | ± 0,06 | ||
| Значение | |||
| Номинальное значение высоты гребня колес меры, мм | 32,44 | 35,00 | 28,00 |
| Допускаемые отклонения от номинальных значений высоты гребня колес меры, мм | ± 0,5 | ||
| Пределы доверительной границы абсолютной погрешности измерений высоты гребня колес меры при Р=0,95, мм | ± 0,06 | ||
| Номинальное значение толщины гребня колес меры, мм | 29,24 | 26,26 | 34,04 |
| Допускаемые отклонения от номинальных значений толщины гребня колес меры, мм | ± 1,0 | ||
| Пределы доверительной границы абсолютной погрешности измерений толщины гребня колес меры при Р=0,95, мм | ± 0,08 | ||
| Номинальное значение расстояния между внутренними торцами (гранями) ободьев колес меры, мм | 1438 | 1440 | 1442 |
| Допускаемые отклонения от номинальных значений расстояния между внутренними торцами (гранями) ободьев колес меры, мм | ± 1,5 | ||
| Пределы доверительной границы абсолютной погрешности измерений расстояния между внутренними торцами (гранями) ободьев колес меры при Р=0,95, мм | ± 0,08 | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Мера Мера Мера № H10393 № H10395 № H10394 | |
| Масса, кг, не более | 1500 |
| Условия эксплуатации: -температура окружающей среды, °С -относительная влажность, %, не более -атмосферное давление, кПа | от +15 до +25 80 от 84,0 до 106,7 |
| Средний срок службы, лет | 50 |
наносится на титульный лист Руководства по эксплуатации. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование и условное обозначение | Обозначение | Кол-во |
| Комплект мер колесных пар зав. № 1 состоящий из: мера № H10393, мера № H10395, мера № H10394 | - | 1 компл. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 036.Д4-19 | 1 экз. |
осуществляется по документу МП 036.Д4-19 «ГСИ. Комплект мер колесных пар. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 15 июля 2019 г.
Основные средства поверки:
Индикатор часового типа ИЦ. (рег. № 58190-14);
Меры длины концевые плоскопараллельные до 100 мм. Набор №1 (рег. № 38376-13);
Набор мер длины концевых плоскопараллельных. Набор №8 (рег. № 37335-08); Штангенциркуль ТТТТЩ-Т (рег. № 52058-12);
Микрометр МК 50 (рег. № 287-49).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы Hegenscheidt-MFD GmbH, Германия.
