| Номер в госреестре | 76637-19 |
| Наименование СИ | Газоанализаторы портативные многокомпонентные инфракрасные |
| Обозначение типа СИ | PGA3510 |
| Изготовитель | "Super Systems Inc.", США |
| Год регистрации | 2019 |
| Срок свидетельства | 29.11.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы портативные многокомпонентные инфракрасные серии PGA3510 (далее - газоанализаторы) предназначены для измерения объемной доли оксида углерода (СО), диоксида углерода (СО2), метана (CH4) и водорода (Н2) в эндотермической атмосфере.
Принципы действия датчиков газоанализаторов:
1) недисперсионный инфракрасный - для определения объемной доли оксида углерода, диоксида углерода, метана;
2) теплопроводный - для определения объемной доли водорода.
Способ забора пробы газа - за счет избыточного давления в точке отбора или с помощью встроенного насоса.
Конструктивно корпус газоанализаторов представляет собой ударопрочный пластмассовый кейс. С правой части корпуса расположены приборные разъемы. С левой и задней части корпуса расположены вентиляционные отверстия. В нижней части корпуса расположена аккумуляторная батарея. На внутренней стенке крышки корпуса расположены чашевидный фильтр, ротаметр с регулировочным винтом, соединительные трубки. Лицевая часть газоанализаторов состоит из сенсорного экрана, кнопки включения питания, стилуса и держателя блокнота. Под лицевой частью расположены чувствительные элементы, вторичные приборы, электронные платы для обработки информации, формирования выходных сигналов и отображения информации.
Газоанализаторы обеспечивают выполнение следующих функций:
- отображение текущих значений объемных долей определяемых газов;
- передачу информации на внешнее приемное устройство;
- прием информации от внешнего устройства;
- управление внешними исполнительными устройствами.

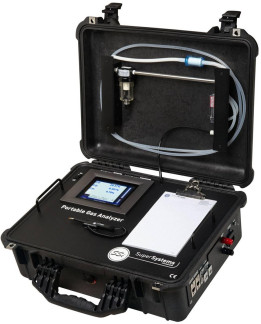

Общий вид газоанализаторов приведен на рисунке 1.
Пломбирование газоанализаторов не предусмотрено.
Газоанализаторы имеют встроенное программное обеспечение (далее - ПО). Встроенное ПО PGA3510 реализовано аппаратно и является метрологически значимым. Влияние программного обеспечения газоанализатора учтено при нормировании метрологических характеристик. Встроенное ПО заносится в память газоанализаторов предприятием-изготовителем и не доступно для изменения пользователем. В функции встроенного ПО входит выполнение измерений, обработка информации, ее отображение на сенсорном экране, взаимодействие с пользователем через кнопки на сенсорном экране, формирование выходных сигналов и реализация информационного обмена с внешними устройствами по интерфейсу RS485 с использованием протокола ModBus. Для конфигурации газоанализаторов встроенное ПО защищено системой паролей, согласно различным правам доступа.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - "высокий" в соответствии с рекомендациями Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Screen |
| Номер версии (идентификационный номер ПО) | не ниже 1.0.1.77 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объемной доли компонента: | |
| - оксида углерода (CO), % | от 18,0 до 28,0 |
| - диоксида углерода (СО2), % | от 0,100 до 0,500 |
| - метана (СН4), % | от 1,00 до 6,00 |
| - водорода (Н2), % | от 30 до 50 |
| Пределы допускаемой основной абсолютной погрешности измерений объемной доли: | |
| - оксида углерода (CO), % | ±0,7 |
| - диоксида углерода (СО2), % | ±0,025 |
| - метана (СН4), % | ±0,25 |
| - водорода (Н2), % | ±1 |
| Наименование характеристики | Значение |
| Источник питания, напряжение, В: | |
| - сеть переменного тока | от 187 до 242 |
| - аккумуляторная батарея | 12 |
| Потребляемая мощность, Вт, не более | 60 |
| Габаритные размеры, не более: | |
| - длина, мм | 510 |
| - ширина, мм | 410 |
| - высота, мм | 200 |
| Масса, кг, не более | 14 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +20 до +35 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| - относительная влажность воздуха, % | от 30 до 80 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики. Комплектность средства измерений
Таблица 4 - Комплектность газоанализатора
| Наименование | Обозначение | Количество |
| Г азоанализатор | PGA3510 | 1 шт. |
| Фильтр | - | 1 шт. |
| USB-кабель | - | 1 шт. |
| CO2-очиститель | CO2 SCRUBBER | 1 шт. |
| Сетевой шнур питания | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 205-16-2019 | 1 экз. |
осуществляется по документу МП 205-16-2019 "Газоанализаторы портативные многокомпонентные инфракрасные серии PGA3510. Методика поверки", утвержденному ФГУП "ВНИ-ИМС" 27.09.2019 г.
Основные средства поверки:
- ГСО-ПГС № 11047-2018.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят на свидетельство о поверке или на газоанализатор.
приведены в Руководстве по эксплуатации.
ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений со-
держания компонентов в газовых средах»
Техническая документация предприятия-изготовителя
