| Номер в госреестре | 76639-19 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | ЗНОМ-15-63 |
| Изготовитель | ОАО "Электрозавод", г.Москва |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения ЗНОМ-15-бЗ (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов заключается в преобразовании напряжения промышленной частоты в напряжение для измерения, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.
Трансформаторы являются однофазными, заземляемыми.
Трансформаторы состоят из магнитопровода, выполненного из электротехнической стали, обмоток с изоляцией и других конструктивных деталей, служащих для соединения отдельных частей в единую конструкцию.
Активная часть находится в баке, заполненном трансформаторным маслом. Баки и крышки трансформаторов сварены из немагнитной стали, так как трансформаторы предназначены для встраивания в пофазно-экранированные токопроводы и находятся в поле больших токов. Баки и крышки трансформаторов выполнены из листовой стали. Выводы первичной обмотки расположены на крышке бака. Выводы вторичных обмоток и заземляемый ввод первичной обмотки трансформаторов расположены на боковой стенке бака.

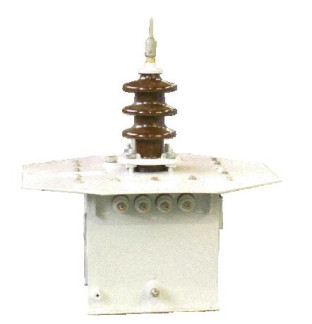

Общий вид трансформаторов приведен на рисунке 1. Пломбирование трансформаторов не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение первичной обмотки, В | 10000/V3 |
| Номинальное напряжение основной вторичной обмотки, В | 100/V3 |
| Номинальное напряжение дополнительной вторичной обмотки, В | 100/3 |
| Классы точности основной вторичной обмотки | 0,5; 1; 3 |
| * Класс точности дополнительной вторичной обмотки | 3 |
| Номинальная мощность основной вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В-А | 75; 150; 300 |
| Номинальная мощность дополнительной вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В-А | 300 |
| Предельная мощность, В-А | 640 |
| Номинальная частота напряжения сети, Гц | 50 |
| * Пределы допускаемых относительной и абсолютной погрешностей трансформаторов для соответствующих классов точности в диапазоне от 80 до 120 % номинального напряжения первичной обмотки приведены в таблице 2. | |
Таблица 2 - Пределы допускаемых относительной и абсолютной погрешностей трансформаторов_
| Класс точности | Пределы допускаемой относительной погрешности трансформаторов при измерении напряжения, % | Пределы допускаемой абсолютной погрешности трансформаторов при измерении угла сдвига фаз, ' |
| 0,5 | ±0,5 | ±20 |
| 1 | ±1,0 | ±40 |
| 3 | ±3,0 | не нормируют |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длина х ширина х высота), мм, не более | 600 х 600 х 600 |
| Масса, кг, не более | 63 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур, °С) | У2 (от -25 до +35) |
наносится на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения ЗНОМ-15-63 (заводские номера: 21675, 21478, 21477, 21678, 21683, 21684, 22493) | - | 7 шт. |
| Трансформатор напряжения ЗНОМ-15-63. Паспорт | - | 7 экз. |
осуществляется по документу ГОСТ 8.216-2011 «Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- трансформатор напряжения лабораторный измерительный НЛЛ-15 (регистрационный номер в Федеральном информационном фонде 5811-00);
- прибор для измерения электроэнергетических величин и показателей качества электрической энергии Энергомонитор-3.3Т1 (регистрационный номер в Федеральном информационном фонде 39952-08);
- магазины нагрузок МР3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам напряжения ЗНОМ-15-63
ГОСТ 8.216-2011 Государственная система обеспечения единства измерений (ГСИ). Трансформаторы напряжения. Методика поверки
| Зарегистрировано поверок | 14 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
