| Номер в госреестре | 76643-19 |
| Наименование СИ | Анализаторы спектра портативные |
| Обозначение типа СИ | MS2090A |
| Изготовитель | "Anritsu Company", США |
| Год регистрации | 2019 |
| Срок свидетельства | 29.11.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы спектра портативные MS2090A (далее - анализаторы) предназначены для измерения и мониторинга параметров высокочастотных сигналов (мощность, частота, потери в тракте, параметры спектра и модуляции) радиоэлектронного оборудования и систем мобильной связи.
Принцип действия анализаторов основан на последовательном супергетеродинном преобразовании входного высокочастотного сигнала на промежуточных частотах в сигнал низкой частоты с выделением его огибающей. В режиме анализа сигналов в реальном времени используется техника быстрого преобразования Фурье. Для развертки спектра используется высокостабильный синтезатор, синхронизация которого осуществляется от внутреннего опорного кварцевого генератора или от внешнего источника сигнала. В качестве опции возможна синхронизация от сигнала системы GNSS (ГЛОНАСС, GPS, Galileo, BeiDou).
Анализаторы оснащены цветным сенсорным дисплеем. Управление работой может осуществляться с лицевой панели вручную или дистанционно по интерфейсу Ethernet.
Питание анализаторов осуществляется от внутренней аккумуляторной батареи, от сети через сетевой адаптер, или от автомобильной сети 12 В через специальный адаптер (опция).
Анализаторы имеют шесть модификаций (частотных опций), различающихся верхней границей частотного диапазона и типом высокочастотного соединителя. По заказу анализаторы оснащаются дополнительными аппаратными и функциональными опциями.
Перечень опций приведен в таблице 1.
Таблица 1 - Перечень опций
| Обозначение | Наименование |
| 0709 | диапазон частот от 9 кГц до 9 ГГц |
| 0714 | диапазон частот от 9 кГц до 14 ГГц |
| 0720 | диапазон частот от 9 кГц до 20 ГГц |
| 0726 | диапазон частот от 9 кГц до 26,5 ГГц |
| 0732 | диапазон частот от 9 кГц до 32 ГГц |
| 0743 | диапазон частот от 9 кГц до 43,5 ГГц |
| 0031 | синхронизация по сигналу системы GNSS (антенна по отдельному заказу) |
| 0089 | выход сигнала промежуточной частоты с нулевой полосой обзора |
| 0090 | ждущая развертка |
| 0103 | расширение полосы частот в реальном времени с 20 МГц до 50 МГц |
| 0104 | расширение полосы частот в реальном времени с 20 МГц до 100 МГц |
| 0199 | анализ спектра в реальном времени |
| 0888 | анализ сигналов в системах 5G NR (требуется опция 0031) |

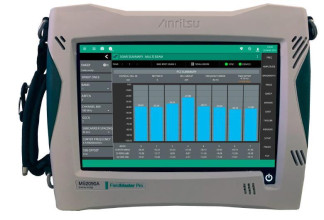

Анализаторы выполнены в ударопрочном пластмассовом корпусе. Общий вид анализаторов (передняя панель) с обозначением места нанесения знака утверждения типа и знака поверки показан на фотографии 1, вид верхней панели с обозначением места пломбирования от несанкционированного доступа - на фотографии 2.
Рисунок 2 - Вид верхней панели анализаторов
установлено на внутренний контроллер, его метрологически значимая часть служит для управления режимами, задания параметров и функций измерений, представления измерительной информации, взаимодействия с внешними устройствами.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | MS2090A Package |
| Номер версии (идентификационный номер) | не ниже V2019.6.1 |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазон частот опция 0709 опция 0714 | от 9 кГц ^ до 9 ГГц от 9 кГц ^ до 14 ГГц |
| опция 0720 | от 9 кГц ^ до 20 ГГц |
| опция 0726 | от 9 кГц ^ до 26,5 ГГц |
| опция 0732 | от 9 кГцдо 32 ГГц |
| опция 0743 | от 9 кГц ^ до 43,5 ГГц |
| Разрешение по частоте, Гц | 1 |
| Полоса частот анализа в реальном времени, МГц | |
| стандартное исполнение | 20 |
| опция 0103 | 50 |
| опция 0104 | 100 |
| Частота опорного генератора, МГц | 10 |
| Пределы допускаемой относительной погрешности частоты опорного генератора 50 в диапазоне температур от 0 до 50 оС при выпуске из производства или после подстройки | ±3 10-7 |
| Пределы относительного временного дрейфа частоты опорного генератора 5А за 10 лет | ±110-6 |
| Пределы допускаемой относительной погрешности измерения частоты | |
| стандартное исполнение (N - к-во лет со дня подстройки) с опцией 003 1 при подключенной антенне с опцией 0031 в течение суток после отключения антенны | ±(5o + 0,1-N-5a), ±2,5-1 б'8 ±5-10'8 |
| Параметры сигнала внешней синхронизации | |
| номинальное значение частоты, МГц | 10 |
| уровень мощности, дБм2* | от 0 до +10 |
| Полоса обзора, Гц | 0; от 10 до верхней частоты диапазона |
| Полоса пропускания | от 1 Гц до 10 МГц |
| Уровень фазовых шумов на частоте 1 ГГц, нормализованный к полосе пропускания 1 Гц, дБн, не более3* | |
| при отстройке на 10 кГц | -102 |
| при отстройке на 100 кГц | -106 |
| при отстройке на 1 МГц | -111 |
| при отстройке на 10 МГц | -123 |
| Диапазон установки опорного уровня, дБм | от -150 до +30 |
| Диапазон ослабления входного аттенюатора (ступенями по 5 дБ), дБ | от 0 до 65 |
| 1) от 0 Гц до 9 кГц с ненормированными параметрами погрешностей 2) здесь и далее дБм обозначает уровень мощности в дБ относительно 1 мВт 3) здесь и далее дБн обозначает уровень мощности в дБ относительно уровня мощности сигнала на центральной (несущей) частоте | |
| 1 | 2 |
| Усредненный уровень собственных шумов, нормализованный к полосе пропускания 1 Гц, дБм, не более | |
| предварительный усилитель отключен 1} | |
| на частотах от 10 МГц до 4 ГГц включ. | -145 |
| на частотах св. 4 до 9 ГГц включ. | -142 |
| на частотах св. 9 до 14 ГГц включ. | -136 |
| на частотах св. 14 до 20 ГГц включ. | -138 |
| на частотах св. 20 ГГц. | -135 |
| предварительный усилитель включен 2) | |
| на частотах от 10 МГц до 4 ГГц включ. | -161 |
| на частотах св. 4 до 9 ГГц включ. | -159 |
| на частотах св. 9 до 20 ГГц включ. | -156 |
| на частотах св. 20 до 32 ГГц включ. | -154 |
| на частотах св. 32 ГГц | -152 |
| Пределы допускаемой относительной погрешности измерения мощности от -50 до -10 дБм при температуре (25 ±5) °С, дБ3) | |
| на частотах от 9 кГц до 20 ГГц включ. | ±1,3 4) |
| на частотах св. 20 ГГц до 40 ГГц включ. | : 1.8 '' |
| Уровень интермодуляционных искажений 3-го порядка, дБн, не более 6) | -68 |
| Уровень гармонических искажений 2-го порядка на частоте 50 МГц, дБн, не более 7,8) | -54 |
| Уровень случайных помех, не связанных с входом, дБм, не более 8,9) | |
| предварительный усилитель отключен | |
| на частотах до 14 ГГц включ. | -90 |
| на частотах св. 14 до 20 ГГц включ. | -85 |
| на частотах св. 20 ГГц | -80 |
| предварительный усилитель включен | |
| на частотах до 32 ГГц включ. | -100 |
| на частотах св. 32 ГГц | -95 |
| Уровень негармонических помех, связанных с входом, дБн, не более 8,9) | -60 |
| о г о н хд в 0 еа ни ор з з J й | |
| 1) опорный уровень минус 20 дБм 2) опорный уровень минус 50 дБм 3) полоса пропускания 1 кГц 4) для опции 0720 погрешность на частотах свыше 18 ГГц не нормиру 5) для опции 0743 погрешность на частотах свыше 40 ГГц не нормиру* 6) два сигнала с уровнем минус 20 дБм и разностью частот 2 МГц, осл аттенюатора 0 дБ 7) уровень входного сигнала минус 30 дБм, ослабление входного аттен 8) типовое справочное значение 9) ослабление входного аттенюатора 0 дБ | |
| Наименование характеристики | Значение |
| Тип высокочастотного входного соединителя | |
| опции 0709, 0714, 0720 | N(f) |
| опции 0726, 0732, 0743 | K(m) усиленный |
| Время непрерывной работы от аккумулятора, час, не менее | 2 |
| Габаритные размеры (ширина х высота х толщина), мм | 314x235x95 |
| Масса, кг, не более | |
| опции 0709, 0714, 0720 | 5,06 |
| опции 0726, 0732, 0743 | 5,40 |
| Рабочий диапазон температур, °С | от -10 до +55 |
наносится на переднюю панель корпуса анализаторов в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
представлена в таблице 5.
Таблица 5 - Комплектность анализаторов
| Наименование и обозначение | Кол-во |
| Анализатор спектра портативный MS2090A с частотной опцией по заказу | 1 шт. |
| Li-Ion аккумуляторная батарея 633-75 | 1 шт. |
| Сетевой адаптер 40-204-R | 1 шт. |
| Адаптер SMB(m)-BNC(f) 2000-1938-R | 3 шт. |
| Кабель BNC(m)-SMB(m) 806-366-R | 1 шт. |
| Кабель Ethernet 2000-1371-R | 1 шт. |
| Кабель USB 3.0 Type-A to Type-C, 2000-1859-R | 1 шт. |
| Стилус 2000-1931-R | 1 шт. |
| Наплечный ремень 3-2000-1928 | 1 шт. |
| Опции и принадлежности | по заказу |
| Руководство по эксплуатации 10580-00444A RUS | 1 шт. |
| Методика поверки MS2090A/МП-2019 | 1 шт. |
осуществляется по документу MS2090A/МП-2019 «ГСИ. Анализаторы спектра портативные MS2090A. Методика поверки», утвержденному АО «АКТИ-Мастер» 30.09.2019 г.
Основные средства поверки:
- стандарт частоты рубидиевый Stanford Research Systems FS725, регистрационный номер 31222-06;
- генератор сигналов сложной формы со сверхнизким уровнем искажений SRS DS360, регистрационный номер 45344-10;
- ваттметр поглощаемой мощности Rohde & Schwarz NRP40S, регистрационный номер 64926-16;
- генератор сигналов измерительный Anritsu MG369xC (модель в соответствии с частотной опцией анализатора); регистрационный номер 45035-10;
- генератор сигналов измерительный Anritsu MG3692C; регистрационный номер 45035-10.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится переднюю панель корпуса анализаторов в виде наклейки и/или на свидетельство о поверке.
приведены в эксплуатационном документе
Нормативные документы, устанавливающие требования к анализаторам спектра портативным MS2090A
Государственная поверочная схема для средств измерений времени и частоты (утверждена приказом Росстандарта от 31.07.2018 г. № 1621)
ГОСТ Р 8.562-2007 ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний
