| Номер в госреестре | 76644-19 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | JDQXF |
| Изготовитель | "Jiangsu Sieyuan Hertz Instrument Transformer Co. Ltd.", Китай |
| Год регистрации | 2019 |
| Срок свидетельства | 29.11.2024 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения JDQXF (далее - трансформаторы) предназначены для масштабного преобразования напряжения переменного тока, передачи сигналов измерительной информации средствам измерений и устройствам защиты и управления в электрических сетях переменного тока промышленной частоты классов напряжения 110, 220, 330, 500 кВ.
Принцип действия трансформаторов основан на явлении взаимной индукции в обмотках, намотанных на один сердечник. Трансформаторы представляют собой масштабные преобразователи индуктивного типа, размещенные в баке, заполненном элегазом.
Трансформаторы имеют первичную обмотку и от одной до пяти вторичных измерительных и/или защитных обмоток. Сердечники вторичных обмоток трансформаторов изготовлены в виде замкнутых квадратов, набранных из листов электротехнической стали. Бак трансформаторов напряжения, в котором помещена активная часть трансформаторов, изготовлен из алюминия. Плотность элегаза в баке контролируется монитором плотности.
Для обеспечения безопасности предусмотрен предохранительный клапан с разрывной мембраной. Выводы вторичных обмоток подключены к клеммам контактной коробки, которая расположена на боковой поверхности корпуса трансформаторов. Крышка контактной коробки пломбируется.
Трансформаторы изготавливаются в следующих исполнениях, отличающихся классом напряжения, габаритными размерами и массой: JDQXF-110; JDQXF-220; JDQXF-330; JDQXF-500.
Общий вид трансформаторов представлен на рисунках 1 - 4. Схема пломбировки от несанкционированного доступа представлена на рисунках 1 - 4.

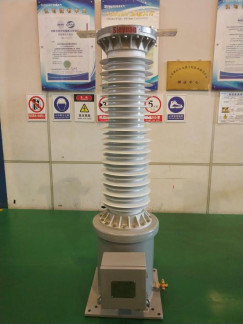

Рисунок 1 - Общий вид трансформаторов исполнения JDQXF-110 с указанием места пломбирования от несанкционированного доступа
Место
пломбировки
Рисунок 3 - Общий вид трансформаторов исполнения JDQXF-330 с указанием места пломбирования от несанкционированного доступа
отсутствует.
Метрологические характеристики трансформаторов приведены в таблице 1. Основные технические характеристики трансформаторов приведены в таблице 2.
Таблица 1 - Метрологические характеристики трансформаторов
| Наименование характеристики | Значение характеристики для исполнения | |||
| JDQXF-110 | JDQXF-220 | JDQXF-330 | JDQXF-500 | |
| Класс напряжения | 110 | 220 | 330 | 500 |
| Номинальное напряжение первичной обмотки, кВ | 110/V3 | 220/V3 | 330/V3 | 500/V3 |
| Наибольшее рабочее напряжение, кВ | 126/V3 | 252/V3 | 363/V3 | 525/V3 |
| Номинальное напряжение основных вторичных обмоток, В | 100/V3 | |||
| Номинальное напряжение дополнительной вторичной обмотки, В | 100 | |||
| Классы точности основных вторичных обмоток для измерений по ГОСТ 1983-2015 | 0,2; 0,5 | |||
| Наименование характеристики | Значение характеристики |
| JDQXF-110 JDQXF-220 JDQXF-330 JDQXF-500 | |
| Классы точности дополнительной вторичной обмотки для защиты по ГОСТ 1983-2015 | 3P; 6P |
| Номинальная мощность основных вторичных обмоток, В-А, при их суммарной нагрузке при коэффициенте мощности от 0,5 до 1 (нагрузка типа I по ГОСТ 1983-2015) | от 5 до 20 включ. |
| Номинальная мощность основных вторичных обмоток, В-А, при их суммарной нагрузке при коэффициенте мощности 0,8 (нагрузка типа II по ГОСТ 1983-2015) | от 10 до 100 включ. |
| Номинальная мощность основных вторичных обмоток, В-А, при их суммарной нагрузке при коэффициенте мощности от 0,5 до 1 (нагрузка типа I по ГОСТ 1983-2015) | от 5 до 20 включ. |
| Номинальная мощность дополнительной вторичной обмотки, В-А, при их суммарной нагрузке при коэффициенте мощности 0,8 (нагрузка типа II по ГОСТ 1983-2015) | от 5 до 100 включ. |
| Предельная мощность, В-А | 1000 |
| Номинальная частота, Гц | 50; 60 |
Таблица 2 - Основные технические характеристики трансформаторов
| Наименование характеристики | Значение характеристики | |||
| JDQXF-110 | JDQXF-220 | JDQXF-330 | JDQXF-500 | |
| Масса, кг, не более | 450 | 800 | 1300 | 1900 |
| Габаритные размеры, мм, не более: - ширина | 750 | 960 | 1080 | 1220 |
| - длина | 680 | 880 | 1000 | 1130 |
| - высота | 2100 | 3600 | 4900 | 6050 |
| Климатическое исполнение и | ||||
| категория размещения по ГОСТ 15150-69 (в диапазоне рабочих | УХЛ1 (от - | 60 до + 45) | ||
| температур, °С) | ||||
| Средняя наработка на отказ, ч | 482000 | |||
| Средний срок службы, лет | 30 | |||
наносится на табличку трансформатора штамповкой, а на титульный лист эксплуатационной документации - типографским способом.
Таблица 3 - Комплектность трансформаторов
| Наименование | Обозначение | Количество |
| * Трансформатор напряжения JDQXF | JDQXF-110 JDQXF-220 JDQXF-330 JDQXF-500 | 1 шт. |
| Руководство по эксплуатации | 0SY.412.006SM | 1 экз. |
| Паспорт | - | 1 экз. |
| * Обозначение изменяется в зависимости от заказа. | ||
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- трансформатор напряжения измерительный эталонный NVOS (регистрационный номер в Федеральном информационном фонде 32397-12);
- прибор электроизмерительный эталонный многофункциональный «Энергомонитор-3.1 КМ» (регистрационный номер в Федеральном информационном фонде 52854-13);
- магазин нагрузок МР3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки Техническая документация изготовителя
