| Номер в госреестре | 76646-19 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТПШФА |
| Изготовитель | АО Высоковольтного оборудования "Электроаппарат", г.С.-Петербург |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТПШФА (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока на номинальное напряжение 10 кВ с номинальной частотой 50 Гц.
Принцип действия трансформаторов основан на явлении электромагнитной индукции. Конструкция трансформаторов: проходные, шинные, с фарфоровой изоляцией. Сердечники магнитопровода, собранные из кольцеобразно намотанных лент электротехнической стали, расположены на фарфоровом изоляторе, который закреплен в металлической панели. Постоянная первичная обмотка отсутствует и создается шиной распределительного устройства, пропускаемой сквозь изолятор на месте установки.
Вторичная обмотка намотана в виде трех секций на сердечниках магнитопровода.

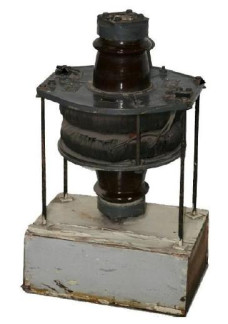

Общий вид трансформаторов представлен на рисунке 1. Пломбирование трансформаторов не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение ином, кВ | 10 |
| Наибольшее рабочее напряжение, кВ | 12 |
| Номинальный первичный ток 11ном, А | 5000 |
| Номинальный вторичный ток 12ном, А | 5 |
| Класс точности вторичной обмотки для измерений и учета по ГОСТ 7746-2015 | 0,5 |
| Номинальная вторичная нагрузка Б2ном с индуктивно-активным коэффициентом мощности cos ф2 = 0,8, В-А | 30 |
| Номинальная частота переменного тока, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длина х ширина х высота), мм, не более | 400 х 400 х 700 |
| Масса, кг, не более | 60 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур, °С) | У2 (от -45 до +40) |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока ТПШФА (заводские номера: 13408; 13411; 13407) | - | 3 шт. |
| Трансформатор тока ТПШФА. Паспорт | - | 3 экз. |
осуществляется по документу ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор для измерения электроэнергетических величин и показателей качества электрической энергии Энергомонитор-3.3Т1 (регистрационный номер в Федеральном информационном фонде 39952-08);
- магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Нормативные документы, устанавливающие требования к трансформаторам тока ТПШФА
ГОСТ 8.217-2003 Государственная система обеспечения единства измерений (ГСИ). Трансформаторы тока. Методика поверки
| Зарегистрировано поверок | 8 |
| Поверителей | 3 |
| Актуальность данных | 16.09.2024 |
