| Номер в госреестре | 76647-19 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | АМТ-ОС |
| Изготовитель | "Trench Germany GmbH", Германия |
| Год регистрации | 2019 |
| Срок свидетельства | 29.11.2024 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока АМТ-ОС (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений и (или) устройствам защиты, автоматики и управления в электрических сетях переменного тока промышленной частоты.
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке электрического тока, пропорционального первичному току.

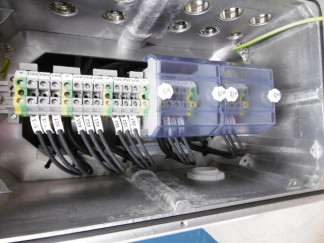

Трансформаторы предназначены для установки в комплектные распределительные устройства элегазовые (далее - КРУЭ) внутренней и наружной установки в электросетях 220, 330 и 500 кВ и являются комплектующими изделиями. Токопроводы КРУЭ выполняют роль первичных обмоток. Соединение с другими модулями происходит при помощи штепсельных контактов. Вторичные обмотки расположены на кольцевидных сердечниках, смонтированных на внутренних электродах. Выводы вторичных обмоток присоединены к проходным контактам на боковой поверхности корпуса, смонтированным на клеммной колодке, крышка которой пломбируется для предотвращения доступа к клеммам.
Высоковольтная изоляция внутри трансформаторов обеспечивается за счет заполнения элегазом. Рабочее давление внутри трансформатора контролируется датчиком плотности элегаза. Для обеспечения безопасности при повышении давления свыше допустимых значений предусмотрен предохранительный клапан с разрывной мембраной.
Трансформаторы выпускаются в модификациях, отличающихся наибольшими рабочими напряжениями, габаритными размерами и массой. Структура условного обозначения модификаций трансформаторов приведена на рисунке 2.
АМТ-ОС-ХХХ/Х-Х
Обозначение в зависимости от габаритных размеров и массы: 1-6 или отсутствие обозначения_
Обозначение в зависимости от наибольшего рабочего напряжения: 245 и 300 для С/н.р=252 кВ;
362 и 420 для инр =363 кВ;
420 и 550 для Цнр =525 кВ._
Тип трансформаторов
Рисунок 2 - Структура условного обозначения трансформаторов
отсутствует.
Таблица 1 - Метрологические характеристики
| Характеристика | Значение для модификации | ||
| АМТ-ОС-245/1-6; АМТ-0С-300/1-6 | АМТ-ОС-362/1-6; АМТ-ОС-420/1-6 | АМТ-ОС-420 АМТ-ОС-550 | |
| Номинальное напряжение ином, кВ | 220 | 330 | 500 |
| Наибольшее рабочее напряжение, кВ | 252 | 363 | 525 |
| Номинальный первичный ток /1ном, А | от 200 до 5000 | ||
| Номинальный вторичный ток /2ном, А | 1; 5 | ||
| Класс точности вторичных обмоток по ГОСТ 7746-2015: - для измерений и учета - для защиты | 0,2; 0,2S; 0,5; 0,5S; 1 5P;10P | ||
| Номинальная вторичная нагрузка £2ном с индуктивноактивным коэффициентом мощности cos ф2=0,8, В А: - обмотки для измерений и учета - обмотки для защиты | от 2,5 до 100 от 2,5 до 100 | ||
| Номинальная предельная кратность вторичных обмоток для защиты, ^ном | от 10 до 40 | ||
| Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, ^Бном | от 5 до 20 | ||
| Номинальная частота переменного тока /ном, Гц | 50; 60 | ||
| Характеристика | Значение для модификации | |
| АМТ-ОС-245/1-6; АМТ-ОС-300/1-6; АМТ-ОС-362/1-6; АМТ-ОС-420/1-6 | АМТ-ОС-420 АМТ-ОС-550 | |
| Габаритные размеры (диаметрхдлина), мм, не более | 648x765 | 812x660 |
| Масса, кг, не более | 250 | 350 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур, °С) | У3 (от -30 до +55) | |
| Средняя наработка на отказ, ч | 14000000 | |
| Срок службы, лет | 30 | |
наносится на табличку с техническими данными трансформаторов методом наклейки и на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность трансформаторов
| Наименование | Обозначение | Количество |
| Трансформатор тока АМТ-ОС | - | 1 шт. |
| Паспорт | - | 1 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор электроизмерительный эталонный многофункциональный «Энергомонитор -3.1КМ» (регистрационный номер в Федеральном информационном фонде 52854-13);
- магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых трансформаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
отсутствуют.
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки Техническая документация изготовителя
| Зарегистрировано поверок | 81 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
