| Номер в госреестре | 76649-19 |
| Наименование СИ | Трансформатор тока |
| Обозначение типа СИ | ТВ-110/50 |
| Изготовитель | АО "Уралэлектротяжмаш", г.Екатеринбург |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформатор тока ТВ-110/50 (далее - трансформатор) предназначен для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока на номинальное напряжение 110 кВ с номинальной частотой 50 Гц.
Принцип действия трансформатора основан на явлении электромагнитной индукции. Трансформатор состоит из тороидального магнитопровода, изготовленного из ленточной электротехнической стали. Вторичная обмотка состоит из маслостойкого провода расположенного равномерно по периметру магнитопровода. Вторичная обмотка имеет несколько отпаек для получения различных коэффициентов трансформации.
Первичной обмоткой трансформатора служит высоковольтный отвод масляного выключателя или силового трансформатора.
Общий вид трансформатора представлен на рисунке 1. Пломбирование трансформатора не предусмотрено.
У

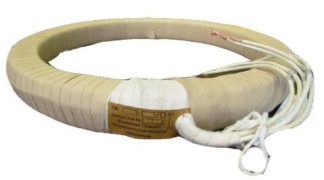

Рисунок 1 - Общий вид трансформатора
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение ином, кВ | 110 |
| Наибольшее рабочее напряжение, кВ | 126 |
| Номинальный первичный ток 11ном, А | 500; 600; 750; 1000 |
| Номинальный вторичный ток 12ном, А | 5 |
| Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 | 0,5; 1; 3 |
| Номинальная вторичная нагрузка Б2ном с индуктивно-активным коэффициентом мощности cos ф2 = 0,8, В-А | 20; 25; 30 |
| Номинальная частота переменного тока, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (внутренний диаметр х внешний диаметр х высота), мм, не более | 308 х 580 х 206 |
| Масса, кг, не более | 10760 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур, °С) | У2 (от -45 до +40) |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока ТВ-110/50 (заводской номер: 1445А) | - | 1 шт. |
| Трансформатор тока ТВ-110/50. Паспорт | - | 1 экз. |
осуществляется по документу ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор для измерения электроэнергетических величин и показателей качества электрической энергии Энергомонитор-3.3Т1 (регистрационный номер в Федеральном информационном фонде 39952-08);
- магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Нормативные документы, устанавливающие требования к трансформаторам тока ТВ-110/50
ГОСТ 8.217-2003 Государственная система обеспечения единства измерений (ГСИ). Трансформаторы тока. Методика поверки
