| Номер в госреестре | 76650-19 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТДУ-110 |
| Изготовитель | АО "Уралэлектротяжмаш", г.Екатеринбург |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТДУ-110 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока на номинальное напряжение 110 кВ с номинальной частотой 50 Гц.
Принцип действия трансформаторов основан на явлении электромагнитной индукции. Ток первичной обмотки трансформаторов создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Конструкция трансформаторов представляет собой тороидальный магнитопровод с вторичными обмотками. В качестве первичной обмотки используется шина или кабель. Выводы вторичных обмоток расположены на корпусах трансформаторов.

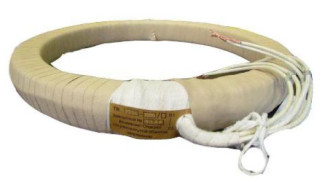

Общий вид трансформаторов представлен на рисунке 1. Пломбирование трансформаторов не предусмотрено.
Рисунок 1 - Общий вид трансформаторов
отсутствует.
Таблица 1 - Метрологические характеристики
Значение
Наименование характеристики
110
Номинальное напряжение Цном, кВ
| Наименование характеристики | Значение |
| Наибольшее рабочее напряжение, кВ | 126 |
| Номинальный первичный ток 11ном, А | 500; 600; 750; 1000 |
| Номинальный вторичный ток 12ном, А | 5 |
| Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 | 0,5; 1 |
| Номинальная вторичная нагрузка Б2ном с индуктивно-активным коэффициентом мощности cos ф2 = 0,8, В-А | 15; 20; 30 |
| Номинальная частота переменного тока, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (внутренний диаметр х внешний диаметр х высота), мм, не более | 310 х 580 х 25 |
| Масса, кг, не более | 100 |
| Климатическое исполнение и категория размещения У2 по ГОСТ 15150-69 (диапазон рабочих температур, °С) | У2 (от -45 до +40) |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока ТДУ-110 (заводские номера: 034-В, 034-С, 069-А, 069-В, 069-С, 071-А, 071-В, 071-С, 070-А, 070-В, 070-С, 130-А, 130-В, 130-с) | - | 14 шт. |
| Трансформатор тока ТДУ-110. Паспорт | - | 14 экз. |
осуществляется по документу ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор для измерения электроэнергетических величин и показателей качества электрической энергии Энергомонитор-3.3Т1 (регистрационный номер в Федеральном информационном фонде 39952-08);
- магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Нормативные документы, устанавливающие требования к трансформаторам тока ТДУ-110
ГОСТ 8.217-2003 Государственная система обеспечения единства измерений (ГСИ). Трансформаторы тока. Методика поверки
