| Номер в госреестре | 76655-19 |
| Наименование СИ | Измерители перемещений бесконтактные |
| Обозначение типа СИ | DMS |
| Изготовитель | "Imetrum Limited", Великобритания |
| Год регистрации | 2019 |
| Срок свидетельства | 29.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители перемещений бесконтактные DMS (далее - измерители) предназначены для измерений перемещений различных конструкций и объектов, находящихся под постоянной или периодической нагрузкой без необходимости прямого доступа к конструкции.
Принцип действия измерителей основан на измерении перемещений по видеоизображению объекта путем отслеживания контрольных точек, расположенных на объекте. Для проведения измерений может использоваться видеоизображение измеряемого объекта, которое получается либо с видео камеры в режиме реального времени, либо из записанного видео файла.
Контрольные точки задаются при помощи программного обеспечения перед началом измерений. Измерения возможны только при нахождении контрольных точек в области видимости.
Конструктивно измерители состоят из цифровой видеокамеры с высоким разрешением и объектива. Измерители могут комплектоваться одним или более объективами, в зависимости от размеров объекта, расстояния до объекта и от потребностей заказчика.
Объективы имеют разное фокусное расстояние (f): f = 5, f = 12, f = 16, f = 25, f = 35, f = 50, f = 75, f = 100, f = 180, f = 300 мм, которое указано на самом объективе. От того какой объектив установлен, зависит расстояние до объекта и размер объекта, который попадет в поле зрения измерителя.
Измеритель устанавливается на оснастке фиксации на определенном расстоянии перед объектом, для регистрации видеоизображения с высоким разрешением и его передачи на персональный компьютер с целью обработки получаемого видеоизображения. Компьютер с установленным программным обеспечением служит для управления процессом измерений и обработки результатов измерений.
Измерители перемещений бесконтактные DMS выпускаются следующих модификаций: DMS-031, DMS-032, DMS-034, DMS-036, DMS-038.

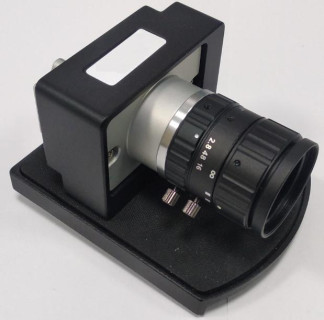

Общий вид измерителей представлен на рисунке 1. Пломбирование измерителей перемещений бесконтактных DMS не предусмотрено.
Программное обеспечение (далее - ПО) предназначено для управления функциями работы измерителей и обработки результатов измерений в процессе работы.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Video Gauge |
| Номер версии (идентификационный номер) ПО, не ниже | 5.4.0 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Низкий» в соответствии с Р 50.2.077 - 2014.
Таблица 2 - Метрологические характеристики измерителей перемещений бесконтактных модификаций DMS-032, DMS-038
| Наименование характеристики | Значение | ||||||||
| Фокусное расстояние объектива, мм | f = 12 | f = 16 | f = 25 | f = 35 | f = 50 | f = 75 | f = 100 | f = 180 | f = 300 |
| Разрешение, мм, не хуже | 0,055 | 0,082 | 0,052 | 0,037 | 0,026 | 0,017 | 0,013 | 0,010 | 0,010 |
| Диапазон измерений перемещений, мм | от 1 до 1000 | от 1 до 810 | от 1 до 480 | ||||||
| Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерений перемещений, %, в диапазоне: - от 1 до 5 мм включ. - св. 5 до 100 мм включ. - св. 100 мм | ±4 ±1 ±0,5 | ±4 ±1 ±0,5 | ±4 ±1 ±0,5 | ||||||
| Наименование характеристики | Значение | |||||||||
| Фокусное расстояние объектива, мм | f = 5 | f = 12 | f = 16 | f = 25 | f = 35 | f = 50 | f = 75 | f = 100 | f = 180 | f = 300 |
| Разрешение, мм, не хуже | 0,131 | 0,055 | 0,082 | 0,052 | 0,037 | 0,026 | 0,017 | 0,013 | 0,010 | 0,010 |
| Диапазон измерений перемещений, мм | от 1 до 1000 | от 1 до 550 | от 1 до 330 | |||||||
| Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерений перемещений, %, в диапазоне: - от 1 до 5 мм включ. - св. 5 до 100 мм включ. - св. 100 мм | ±4 ±1 ±0,5 | ±4 ±1 ±0,5 | ±4 ±1 ±0,5 | |||||||
Таблица 4 - Метрологические характеристики измерителей перемещений бесконтактных модификации DMS-034
| Наименование характеристики | Значение | |||||||||
| Фокусное расстояние объектива, мм | f = 5 | f = 12 | f = 16 | f = 25 | f = 35 | f = 50 | f = 75 | f = 100 | f = 180 | f = 300 |
| Разрешение, мм, не хуже | 0,131 | 0,055 | 0,041 | 0,052 | 0,037 | 0,026 | 0,017 | 0,013 | 0,010 | 0,010 |
| Диапазон измерений перемещений, мм | от 1 до 1000 | от 1 до 850 | от 1 до 710 | от 1 до 530 | от 1 до 290 | от 1 до 170 | ||||
| Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерений перемещений, %, в диапазоне: - от 1 до 5 мм включ. - св. 5 до 100 мм включ. - св. 100 мм | ±4 ±1 ±0,5 | ±4 ±1 ±0,5 | ±4 ±1 ±0,5 | ±4 ±1 ±0,5 | ±4 ±1 ±0,5 | ±4 ±1 ±0,5 | ||||
Таблица 5 - Технические характеристики измерителей перемещений бесконтактных DMS
| Наименование характеристики | Значение | ||||
| Модификация | DMS-031 | DMS-032 | DMS-034 | DMS-036 | DMS-038 |
| Частота измерений, Гц | 163 | 68 | 75 | 24 | 9,7 |
| Расстояние до измеряемого объекта, м | от 1 до 100 | от 2 до 100 | от 2 до 100 | от 1 до 100 | от 2 до 100 |
| Диапазон рабочих температур, °С | от -10 до +35 | ||||
| Наименование характеристики | Значение |
| Модификация | DMS-031 DMS-032 DMS-034 DMS-036 DMS-038 |
| Относительная влажность, %, не более | 80 |
| Габаритные размеры без объектива (ДхШхВ), мм, не более | 40х60х45 |
| Габаритные размеры с объективом (ДхШхВ), мм, не более | 525х125х125 |
| Масса без объектива, кг, не более | 0,12 |
| Масса с объективом, кг, не более | 1,55 |
наносится на титульный лист руководства по эксплуатации и паспорт типографским способом. Комплектность средства измерений
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Видеокамера | - | 1 шт.* |
| Объектив | - | 1 шт.** |
| Кабель для подключения камеры | - | 1 шт. |
| Оснастка фиксации | - | 1 шт. |
| Осветитель | - | 1 шт.*** |
| Компьютер | - | 1 шт. |
| Программное обеспечение | - | 1 шт. |
| Транспортировочный кейс | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП-ТМС-028/19 | 1 экз. |
| * - модификация в зависимости от заказа потребителя; ** - количество и фокусное расстояние объективов зависит от заказа потребителя; *** - комплектуется в зависимости от заказа потребителя. | ||
осуществляется по документу МП-ТМС-028/19 «Измерители перемещений бесконтактные DMS. Методика поверки», утвержденному ООО «ТМС РУС» 06.08.2019 г.
Основные средства поверки:
- Система лазерная измерительная XL-80 (рег. № 35362-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и(или) паспорт.
приведены в эксплуатационном документе.
Техническая документация «Imetrum Limited», Великобритания
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
