| Номер в госреестре | 76661-19 |
| Наименование СИ | Головки измерительные цифровые |
| Обозначение типа СИ | ИГЦ, ИГЦМ |
| Изготовитель | Общество с ограниченной ответственностью "Инженерно-метрологический центр "Микро" (ООО ИМЦ "Микро"), г. Санкт-Петербург |
| Год регистрации | 2019 |
| Срок свидетельства | 29.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Головки измерительные цифровые ИГЦ, ИГЦМ (далее - головки) предназначены для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.
Принцип действия заключается в преобразовании малых линейных перемещений измерительного стержня, осуществляемое параллельно шкале, в пропорциональное изменение напряжения в электрической схеме блока цифровой индикации.
Головки имеют цифровое отображение измеренной информации и семь переключаемых, в зависимости от выбранной цены деления, шкал. Шкала головок обеспечивает визуальное восприятие при контроле биения, прямолинейности и плоскостности, а также для нахождения возвратной точки.
В корпус головок встроены кнопки, с помощью которых осуществляется ряд специальных функций:
- возможность выбора диапазона показаний и цены деления шкалы;
- возможность сброса отсчета на нуль в пределах не более ± 25 мкм;
- установка границ интервала допуска;
- функция MAX- MIN для измерений биения, прямолинейности и плоскостности;
- функция MAX или MIN для нахождения возвратной точки;
- предустановка показаний.
Результаты измерений выводятся на жидкокристаллический экран передней панели головок, а также могут обрабатываться на компьютере, подключенном к прибору через USB-порт или Bluetooth.
Головки ИГЦ и ИГЦМ отличаются между собой габаритными размерами и присоединительным диаметром гильзы.
Головки могут быть изготовлены с прямым расположением корпуса головки, а также с перевернутым на 90° или 180°.
Питание головок осуществляется от встроенного источника питания или блока питания.

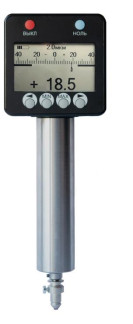

Общий вид головок указан на рисунках 1 и 2.
Рисунок 2 - Общий вид головок ИГЦМ Пломбирование корпуса головок не предусмотрено.
Таблица 1 - Основные метрологические характеристики головок
| Диапазон измерений головки, мкм | Шаг дискретности, мкм | Диапазон показаний шкалы, дел | Цена деления шкалы переключаемая, мкм | Измерительное усилие, Н, не более |
| От -200 до +200 | 0,1 | От -20 до +20 | 0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0 | 2 |
Таблица 2 - Пределы допускаемой абсолютной погрешности и размах показаний
| Пределы допускаемой абсолютной погрешности, мкм, на участках диапазона измерений | Размах показаний, мкм, не более | ||
| до ±10 мкм включ. | св. ±10 мкм до ±40 мкм включ. | св. ±40 мкм | |
| ±0,1 | ±0,2 | ±0,4 | 0,1 |
Таблица 3 - Габаритные размеры и масса
| Обозначение головки | Габаритные размеры (ДхШхВ), мм, не более | Масса, кг, не более |
| ИГЦ | 280х80х40 | 0,55 |
| ИГЦМ | 150х80х40 | 0,25 |
| Наименование характеристики | Значение |
| Изменение показаний головки при нажатии на измерительный стержень в направлении, перпендикулярном к его оси с усилием 0,5 Н, мкм, не более | 0,3 |
| Присоединительный диаметр гильзы для головок: ИГЦ ИГЦМ | 27h7 или 28h7 8h7 |
| Посадочный диаметр под измерительный наконечник для головок ИГЦ | 6h7 |
| Условия эксплуатации: - температура окружающего воздуха, °С - изменение температуры окружающего воздуха, °С/ч - относительная влажность воздуха, % | От +18 до +22 0,2 От 38 до 78 |
| Средний срок службы, лет | 5 |
наносят на титульный лист паспорта головок типографским способом. Комплектность средства измерений
Таблица 5 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Головка | - | 1 шт. |
| Блок питания (по дополнительному заказу) | - | 1 шт. |
| Элемент питания | - | 1 шт. |
| Арретир (по дополнительному заказу) | - | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт | ИГЦ000ПС | 1 экз. |
| Методика поверки | МП 203-56-2019 | 1 экз. |
осуществляется по документу МП 203-56-2019 «Головки измерительные цифровые ИГЦ, ИГЦМ. Методика поверки», утвержденному ФГУП «ВНИИМС» 22 октября 2019 г.
Основное средство поверки:
- прибор для поверки измерительных головок ППГ-4 (рег. № 70413-18).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
СТО 258292761-005-2019 «Головки измерительные цифровые ИГЦ, ИГЦМ. Стандарт организации»
| Зарегистрировано поверок | 522 |
| Поверителей | 29 |
| Актуальность данных | 21.11.2024 |
