| Номер в госреестре | 76670-19 |
| Наименование СИ | Установка для поверки рулеток |
| Обозначение типа СИ | BMG 3000 |
| Изготовитель | "Feinmess Suhl GmbH", Германия |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка для поверки рулеток BMG 3000 (далее установка), предназначена для измерений общей длины и длины отдельных интервалов шкалы измерительных лент рулеток.
Принцип действия установок основан на сличении шкалы измерительных лент рулеток с инкрементной шкалой установки. Для этого длину интервалов измерительной ленты рулетки по показаниям на мониторе сравнивают с показаниями электронного блока установки.
Установка состоит из направляющих, с установленной инкрементной энкодерной системой с линейной шкалой, каретки с камерой и монитором, электронного блока и программного обеспечения «RSF 7x5». При позиционировании с помощью каретки, камера захватывает изображение шкалы и передает его на монитор.
Для обеспечения необходимого измерительного усилия в состав установки входит набор грузов. Номинальная масса грузов - 0,5; 1,5 и 3,0 кг.

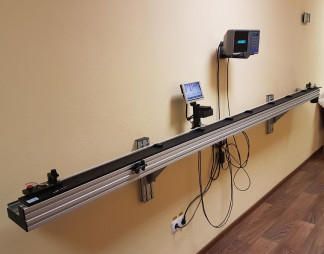

Общий вид установки приведен на рисунке 1.
Й
Пломбирование осуществляется путем нанесения краски, препятствующей вскрытию электронного блока.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Установка работает со встроенным программным обеспечением «RSF 7x5» (далее ПО RSF 7x5).
Идентификация ПО «RSF 7x5» происходит путем сравнения данных технической документации с информацией на электронном блоке в меню «Option».
ПО «RSF 7x5» предназначено для получения измерительной информации, ее дальнейшей обработки и выведения показаний на электронном блоке.
ПО соответствует низкому уровню защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
При нормировании метрологических характеристик было учтено влияние программного обеспечения.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | RSF 7x5 |
| Номер версии (идентификационный номер) ПО | V1.09 |
Основные метрологические и технические характеристики установки, включая показатели точности, представлены в таблицах 2-3.
| Наименование | Значение |
| Диапазон измерений длины, мм | от 0,1 до 3000 |
| Дискретность отсчета, мм | 0,005 |
| Пределы допускаемой абсолютной погрешности измерений длины, мм | ±0,1 |
Таблица 3 - Основные технические характеристики
| Наименование | Значение |
| Напряжение питания, В | 220±22 |
| Габаритные размеры, мм, не более: | |
| - электронного блока: | |
| - длина | 280 |
| - ширина | 120 |
| - высота | 170 |
| - монитора: | |
| - длина | 180 |
| - ширина | 25 |
| - высота | 125 |
| Время наработки на отказ, ч, не менее | 2500 |
| Средний срок службы, лет | 12 |
| Условия эксплуатации: | |
| - диапазон температур окружающего воздуха, °С | 20±3 |
| - относительная влажность воздуха, %, не более | 80 |
| - диапазон атмосферного давления, мм рт. ст. | 760±20 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность установки
| Наименование | Обозначение | Количество |
| Установка для поверки рулеток BMG 3000, | ||
| зав. № 253656, в составе: | ||
| - направляющие; | 1 шт. | |
| - электронный блок; | 1 шт. | |
| - каретка с камерой; | 1 шт. | |
| - монитор; | 1 шт. | |
| - кабель питания; | 2 шт. | |
| - соединительный кабель; | 1 шт. | |
| - набор грузов; | 1 шт. | |
| - комплект прижимных винтов | 1 шт. | |
| Установка для поверки рулеток BMG 3000. | 1 экз. | |
| Руководство по эксплуатации | ||
| Блок электронный. Руководство по эксплуатации | 1 экз. | |
| Методика поверки | МП 2511/0003-2019 | 1 экз. |
осуществляется по документу МП 2511/0003-2019 «ГСИ. Установка для поверки рулеток BMG 3000. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 28 февраля 2019 г.
Основные средства поверки:
- лента измерительная 3 разряда по Государственной поверочной схеме для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм согласно приказу № 2840 Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм согласно приказу № 2840 Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. Техническая документация фирмы «Feinmess Suhl GmbH», Германия.
