Счетчики холодной и горячей воды крыльчатые СВК, 76671-19

Назначение

Счетчики холодной и горячей воды крыльчатые СВК (далее - счетчики) предназначены для измерений объема холодной питьевой воды по СанПиН 2.1.4.1074-01 и сетевой воды, протекающей по трубопроводу при температуре от +5 до +90 °С и рабочем давлении в водопроводной сети не более 1,6 МПа (16 кгс/см ).

Описание

Принцип работы счетчиков состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему воды, протекающей через счетчик.

Поток воды попадает в корпус счетчика через фильтр во входной патрубок, далее поступает в измерительную камеру, внутри которой на твердых опорах вращается крыльчатка. Вода, пройдя измерительную камеру, поступает в выходной патрубок счетчика. Счетный механизм, имеющий масштабирующий механический редуктор, обеспечивает перевод числа оборотов крыльчатки в объем воды, прошедшей через счетчик в м . Индикаторное устройство счетного механизма имеет ролики и стрелочные указатели для регистрации объема в м3 и в долях м3. Показания объема воды считывается с индикаторного устройства счетного механизма. Индикаторное устройство счетного механизма, полностью или частично, может находиться в специальной жидкости, препятствующей его загрязнения водой, протекающей через счетчик. Счетный механизм может быть отделен от измеряемой среды немагнитной средоразделительной мембраной, герметично зафиксированной специальной прижимной гайкой через уплотнительные прокладки. В этом случае вращение крыльчатки, на оси которой установлен магнит ведущей части магнитной муфты, передается к ведомой части магнитной муфты, установленной в счетном механизме. Магнитная муфта защищена от воздействия внешнего магнитного поля антимагнитным кольцом. Индикаторное устройство счетного механизма имеет звездочку, обеспечивающую повышение разрешающей способности Счетчика при его поверке на установках с автоматическим съемом сигнала.

Счётчики являются одноструйными.

Счетчики могут дополнительно комплектоваться датчиком для дистанционной передачи низкочастотных импульсов с весом импульса от 0,01 до 10 м /имп. При этом в обозначение счётчика добавляется буква «И».

У счетчиков модификаций, обозначенных буквой «М», отсутствует герметичная перегородка между корпусом и счетным механизмом. Данные счетчики не подвержены воздействию внешнего магнитного поля.

Счетчики модификаций, не имеющих в обозначении буквы «М», оснащены защитой магнитной муфты от воздействия внешнего магнитного поля.

Счетчики могут быть универсальными, предназначенными для установки на трубопроводах как холодной, так и горячей воды. При этом в обозначении счётчика указывается буква «У».

Корпуса счетчиков изготавливаются из следующих материалов:

-    латунь ЛС-59 с покрытием хромом или краской

-    окрашенный чугун, корпус красного или синего цвета.

-    окрашенный керамал, корпус красного или синего цвета.

-    полимерный композит марки ULTRAMID с армирующим наполнением, в обозначении появляется буква - П.

Х

Х

Х

Х

Х

Х

Х

СВК

условный диаметр прохода, мм: (15), (20), (25), (32), (40), (50)

Метрологический класс счетчика:

(С) — класс счетчика С;

( ) — класс счетчика А или В

(Г) — счетчик горячей воды;

(Х) — счетчик холодной воды;

(У) - счетчик воды универсальный

материал герметичной перегородки:

Монтажная длина, мм

(М) — перегородка отсутствует,

(Т) — перегородка из нержавеющей стали, ( ) — перегородка из полимера_

выходной сигнал:

( ) — отсутствует;

(И) — наличие импульсного сигнала материал корпуса:

(Ч) — чугун;

(П) — полимерный композит; ( ) — латунь;

К) — керамал;

Конструктивное устройство счётчика обеспечивает защиту от несанкционированного доступа к регулирующему устройству и конструкции счётчика с помощью неразъёмного пластикового кольца, или специального крепления счётного механизма к корпусу без кольца, но исключающего возможность скрытого несанкционированного вмешательства в работу счётчика, или разъёмного кольца для пломбировки, или латунной прижимной гайки, имеющей место для пломбировки.

Получить доступ к регулирующему устройству и конструкции счётчика без видимого повреждения неразъёмного кольца или специального крепления без кольца невозможно, поэтому они выполняют функцию защитной пломбы.

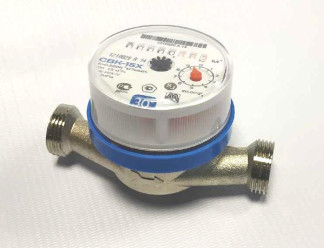

Общий вид счетчиков и схема пломбировки представлена на рисунках 1 - 5.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на лицевую панель счетчика методом фотолитографии или другим способом, не ухудшающим качество, на титульном листе Руководства по эксплуатации в левом верхнем углу типографским способом.

Комплектность

Таблица 3 - Комплектность счетчиков

Поверка

осуществляется по документу МИ 1592-2015 «Рекомендация. Государственная система обеспечения единства измерений. Счётчики воды. Методика поверки».

Основное средство поверки:

рабочий эталон объемного и массового расхода жидкости 1-го разряда в соответствии с ГПС (часть 1), утвержденной приказом Росстандарта от 07.02.2018 № 256, в диапазоне значений от 0,03 до 100,00 м3/ч, ПГ ±0,05 %, ПГ ±0,25 % (установка поверочная УПСЖ-100, регистрационный номер в Федеральном информационном фонде 24364-03).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится в соответствующий раздел паспорта или в свидетельство о поверке счетчиков СВК, а также на свинцовую пломбу или пломбирующую наклейку, установленную на разъёмном кольце соединяющем при помощи специального крепления счётный механизм и корпус счётчика, или латунной прижимной гайки, имеющей место для пломбировки. Нанесение пломбировочной наклейки со знаком поверки на корпус счётчика не является обязательным, если счётчик имеет специальное крепление счётного механизма к корпусу без кольца или с помощью неразъёмного кольца.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования

ТУ 26.51.63-002-30624784-2018 Счетчики холодной и горячей воды крыльчатые СВК. Технические условия
