Номер в госреестре | 76672-19 |
Наименование СИ | Калибраторы мощности СВЧ |
Обозначение типа СИ | NRPC67 |
Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия |
Год регистрации | 2019 |
Срок свидетельства | 29.11.2024 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Калибраторы мощности СВЧ NRPC67 (далее - калибраторы NRPC67) предназначены для измерений проходящей в нагрузку мощности СВЧ в стандартизованном коаксиальном тракте 1,85 мм.
Принцип действия калибраторов NRPC67 основан на преобразовании СВЧ мощности в тепловой вид энергии и измерении термо-ЭДС, величина которой пропорциональна СВЧ мощности. В качестве опорного датчика в калибраторах NRPC67 используется калориметрический преобразователь мощности с открытым входом от 0 Гц со встроенным опорным источником постоянного тока и вспомогательным нагревателем.
Калибраторы NRPC67 представляют собой ваттметры проходного типа на резистивном делителе мощности.
Конструктивно калибраторы NRPC67 состоят из: делителя мощности; поглощающего элемента - согласованного резистора, помещенного в боковое плечо делителя; встроенного термоэлектрического элемента; преобразователя и микропроцессора.
Согласованный резистор поглощает СВЧ мощность.
Встроенный термоэлектрический элемент преобразовывает изменение температуры согласованного резистора в напряжение постоянного тока.
Преобразователь выполняет функции усиления и аналого-цифрового преобразования напряжения постоянного тока в цифровой код.
Микропроцессор позволяет автоматически вносить поправки на температуру окружающей среды, а также выдавать численные значения измеренной СВЧ мощности.
Все составные элементы калибраторов NRPC67 расположены в едином корпусе.
На одном торце корпуса расположены:
- разъем «RF In» для подключения генераторов;
- разъем «Test Port» для подключения поверяемого (калибруемого) средства измерений.
На другом торце корпуса расположен разъем для подключения устройства управления и
отображения (посредством кабеля NRP-ZK6 - к блоку индикаторному NRP2, посредством кабеля соединительного NRP-ZKU - к персональному компьютеру (далее - ПК) с установленным на нем программным обеспечением (далее - ПО) «R&S NRPV Virtual Power Meter»).
Системные требования к ПК:
- процессор - Pentium IV или выше;
- операционная система, начиная с Windows XP2 SP2 и выше;
- оперативная память - 1 Гбайт;
- 50 Мбайт свободного места на жестком диске;
- XGA монитор с минимальным разрешением 1024*768 точек;
- интерфейсы USB 1.1 или USB 2.0;
- установленное ПО «R&S NRP-Toolkit» версии 4.4.0 или выше.

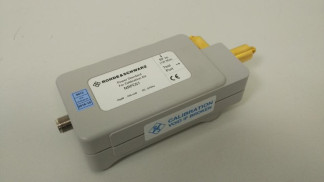

Общий вид калибраторов NRPC67 с указанием мест размещения знака утверждения типа и пломбирования от несанкционированного доступа приведены на рисунке 1.
Для проведения измерений в комплект поставки калибраторов NRPC67 могут входить следующие принадлежности: соединительный СВЧ кабель, адаптеры, тарированный ключ, преобразователь. Все принадлежности располагаются в кейсе. Общий вид кейса с принадлежностями представлен на рисунке 2.
1 - корпус калибратора NRPC67
2 - разъем «RF In»
3 - разъем «Test Port»
4 - разъем для подключения устройства управления и отображения
5 - место нанесения знака утверждения типа
6 - место расположения фирменной наклейки от несанкционированного доступа
1 - калибратор NRPC67
2 - CD-диск с ПО
3 - соединительный СВЧ кабель
4 - адаптер N (вилка) - PC2,4 (розетка)
5 - сменный адаптер
6 - тарированный ключ
7 - преобразователь NRPC67-E1
8 - кабель соединительный NRP-ZKU
9 - кабель соединительный NRP-ZK6
Калибраторы NRPC67 могут применяться для поверки и калибровки рабочих средств измерений: ваттметров СВЧ мощности оконечного типа, приемников измерительных, анализаторов спектра.
ПО калибраторов NRPC67 выполняет функции: управление работой датчика, выбор режимов измерений и калибровки, выбор формы индикации и регистрации результатов измерений.
ПО предназначено только для работы с калибраторами NRPC67 и не может быть использовано отдельно от их измерительно-вычислительной платформы.
ПО размещается на CD-диске, который входит в комплект поставки. ПО реализовано без выделения метрологически значимой части.
Влияние ПО не приводит к выходу метрологических характеристик калибраторов NRPC67 за пределы допускаемых значений.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | R&S NRPV Virtual Power Meter |
Номер версии (идентификационный номер) ПО | 3.2.31.0 и выше |
Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
Наименование характеристики | Значение |
Диапазон частот, ГГц | от 0 до 67 включ. |
Диапазон измерений мощности, мВт | -2 2 от 10 до 10 включ. |
Модуль эффективного коэффициента отражения выхода в диапазоне частот, не более - от 0 до 8 ГГц включ. | 0,10 |
- св. 8 до 18 ГГц включ. | 0,15 |
- св. 18 до 26 ГГц включ. | 0,20 |
- св. 26 до 50 ГГц включ. | 0,25 |
- св. 50 до 67 ГГц включ. | 0,30 |
Модуль эффективного коэффициента отражения выхода при измерениях с Г-коррекцией в диапазоне частот, не более: - от 0 до 8 ГГц включ. | 0,010 |
- св. 8 до 18 ГГц включ. | 0,015 |
- св. 18 до 26 ГГц включ. | 0,017 |
- св. 26 до 50 ГГц включ. | 0,022 |
- св. 50 до 67 ГГц включ. | 0,024 |
Наименование характеристики | Значение |
Пределы допускаемой систематической составляющей основной относительной погрешности измерений мощности, зависящей от частоты в диапазоне, % - от 10 до 100 МГц включ. | ±0,7 |
- св. 0,1 до 8 ГГц включ. | ±1,1 |
- св. 8 до 18 ГГц включ. | ±1,5 |
- св. 18 до 26 ГГц включ. | ±1,6 |
- св. 26 до 40 ГГц включ. | ±1,9 |
- св. 40 до 50 ГГц включ. | ±2,5 |
- св. 50 до 67 ГГц включ. | ±3,8 |
Пределы допускаемой систематической составляющей основной относительной погрешности измерений мощности в диапазоне измерений мощности, % | ±0,1 |
Пределы допускаемой дополнительной относительной погрешности измерений мощности при изменении температуры в пределах рабочих условий применения, % | ±0,3 |
Таблица 3 - Основные технические характеристики
Наименование характеристики | Значение |
Коаксиальный соединитель выхода | PC 1,85 «розетка» |
Масса кейса с полным набором принадлежностей, кг, не более | 4,2 |
Масса калибратора NRPC67, кг, не более | 1,9 |
Габаритные размеры кейса, мм, не более: | |
- длина | 467 |
- ширина | 242 |
- высота | 84 |
Габаритные размеры калибратора NRPC67, мм, не более: | |
- длина | 177 |
- ширина | 75 |
- высота | 47 |
Рабочие условия применения: | |
- температура окружающего воздуха, °С | от 18 до 28 |
- относительная влажность при температуре 22 °C, %, не более | 80 |
- атмосферное давление, кПа (мм рт. ст.) | от 84,0 до 106,7 (от 630 до 800) |
Нормальные условия применения: | |
- температура окружающего воздуха, °С | от 21 до 25 |
- относительная влажность при температуре 22 °C, %, не более | 80 |
- атмосферное давление, кПа (мм рт. ст.) | от 84,0 до 106,7 (от 630 до 800) |
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочный ярлык, расположенный на верхней панели корпуса калибратора NRPC67 методом офсетной печати.
Таблица 4 - Комплектность калибраторов NRPC67
Наименование | Обозначение | Количество |
Калибратор мощности NRPC67 | 1418.1573.02 | 1 шт. |
CD-диск с ПО «R&S NRPV Virtual Power Meter» | 1417.0009.02 | 1 шт. |
Соединительный СВЧ кабель PC1,85 (вилка) - PC1,85 (вилка) | 1306.4736.00 | 1 шт. |
Сменный адаптер PC1,85 (вилка) - PC1,85 (розетка) | 1418.1767.00 | 1 шт. |
Адаптер N (вилка) - PC2,4 (розетка) | 1159.6919.00 | 1 шт. |
Тарированный ключ | 1311.8213.02 | 1 шт. |
Рассогласованный преобразователь NRPC67-B1* | 1418.1550.02 | 1 шт.* |
Кабель соединительный NRP-ZKU* | R&S 1419.0658.xx | 1 шт.* |
Кабель соединительный NRP-ZK6* | R&S 1419.0664.xx | 1 шт.* |
Руководство по эксплуатации | NRPC67РЭ | 1 экз. |
Методика поверки | NRPC67 МП | 1 экз. |
* - поставляется по отдельному заказу |
осуществляется по документу NRPС67 МП «Калибраторы мощности СВЧ NRPC67. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 14 марта 2019 года.
Основные средства поверки:
- генератор сигналов E8257D с опцией 567, регистрационный номер 53941-13 в Федеральном информационном фонде;
- эталонный ваттметр поглощаемой мощности из состава ГЭТ 26-2010, утвержденный приказом № 544 от 14.02.2011, диапазон частот от 30 МГц до 37,5 ГГц, пределы допускаемой относительной погрешности измерений мощности в диапазоне частот от 30 до 100 МГц ±0,2 %, в диапазоне частот от 100 МГц до 8 ГГц ±0,6 %, в диапазоне частот от 8,0 до 18,0 ГГц ±1,0 %, в диапазоне частот от 18,0 до 26,0 ГГц ±1,2 %, в диапазоне частот от 26,0 до 37,5 ГГц ±1,5 %;
- эталонный ваттметр поглощаемой мощности из состава ГЭТ 167-2017, утвержденный приказом № 564 от 17.02.2011, диапазон частот от 37,50 ГГц до 78,33 ГГц, пределы допускаемой относительной погрешности измерений мощности в диапазоне частот от 37,50 до 53,57 ГГц ±1,5 %, в диапазоне частот от 53,57 ГГц до 78,33 ГГц ±2,0 %;
- эталонные ваттметры поглощаемой мощности рассогласованные из состава ГЭТ 26-2010, утвержденный приказом № 544 от 14.02.2011, диапазон частот от 30 МГц до 37,50 ГГц; КСВН не менее 1,5; нестабильность калибровочного коэффициента за 1 год не более 0,2 %;
- эталонные ваттметры поглощаемой мощности рассогласованные из состава ГЭТ 167-2017, утвержденный приказом № 564 от 17.03.2017, диапазон частот от 37,50 до 78,33 ГГц; КСВН не менее 1,5; нестабильность калибровочного коэффициента за 1 год не более 0,2 %.
- машина трехкоординатная измерительная мультисенсорная DELTEC LEOS 200, регистрационный номер 60863-15 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых калибраторов NRPC67 с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска пове-рительного клейма.
приведены в эксплуатационном документе.
ГОСТ 8.569-2000 ГСИ. Ваттметры СВЧ малой мощности диапазоне частот 0,02-178,6 ГГц. Методика поверки и калибровки
Техническая документация фирмы-изготовителя
Зарегистрировано поверок | 9 |
Поверителей | 1 |
Актуальность данных | 21.11.2024 |
