| Номер в госреестре | 76676-19 |
| Наименование СИ | Курвиметры дорожные |
| Обозначение типа СИ | RGK Q64 |
| Изготовитель | "Top Measure Instrument Company", Тайвань (Китай) |
| Год регистрации | 2019 |
| Срок свидетельства | 29.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Курвиметры дорожные RGK Q64 (далее - приборы) предназначены для измерений длины пути, пройденного колесом приборов по поверхностям с твердым покрытием.
Принцип измерения приборами основан на измерении количества оборотов колеса электронным счётчиком, информация с которого в электронном блоке преобразуется в длину пройденного пути отображаемом на жидкокристаллическом экране.
Конструктивно приборы состоят из колеса, закреплённого на штанге, электронного счётчика пройденного пути и ручки, с находящейся на ней панелью управления. Штанга курвиметра складная с шарнирным соединением и ручкой для переноски. На ступице колеса с одной стороны расположена откидная подставка, с другой стороны расположен указатель маятникового типа. Источником питания служит батарея типа «Крона».

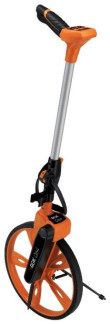

Общий вид курвиметров дорожных RGK Q64, схема пломбировки от несанкционированного доступа и место нанесения знака утверждения типа представлены на рисунках 1 - 3.
место нанесения наклеики защиты от несанкционированного
доступа
место нанесения знака утверждения типа
| Таблица 1 - Метрологические характеристики | |
| Наименование характеристики | Значение |
| Диапазон измерений расстояний, м | от 0,01 до 9999,99 |
| Дискретность измерений, м | 0,01 |
| Пределы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,67), м | ±(0,01+0,003 D), где D - измеряемое расстояние, м |
| Таблица 2 - Основные технические характеристики | |
| Наименование характеристики | Значение |
| Диаметр колеса, мм, не более | 320 |
| Длина окружности колеса, мм, не более | 1000 |
| Источник электропитания | Заменяемая батарея типа «Крона» |
| Напряжение электропитания постоянного тока, В | 9,0 |
| Диапазон рабочих температур, °С | от -20 до +65 |
| Габаритные размеры (ДхШхВ), мм, не более - в рабочем положении - в сложенном положении | 335x270x1020^ 345x180x525 |
| Масса, кг, не более | 2,1 |
| 1) - ширина с учётом подставки, откинутой в рабочее положение | |
наносится типографским способом на титульный лист руководства по эксплуатации и в виде наклейки на боковую поверхность панели управления.
Таблица 3 - Комплектность дальномеров лазерных
| Наименование | Обозначение | Количество |
| Курвиметр дорожный | - | 1 шт. |
| Ремешок на руку | - | 1 шт. |
| Чехол для переноски | - | По заказу |
| Заменяемая батарея типа «Крона» | - | 1 шт. |
| Руководство по эксплуатации на русском языке | - | 1 шт. |
| Методика поверки | МП АПМ 29-19 | 1 шт. |
осуществляется по документу МП АПМ 29-19 «Курвиметры дорожные RGK Q64. Методика поверки», утверждённому ООО «Автопрогресс-М» «22» мая 2019 года.
Основные средства поверки:
- рулетка измерительная металлическая Fisco, мод. TC50/5, (0 - 50) м, КТ 3 (рег. № 67910-17).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация «Top Measure Instrument Company», Тайвань (Китай)
| Зарегистрировано поверок | 2476 |
| Поверителей | 60 |
| Актуальность данных | 17.09.2024 |
