| Номер в госреестре | 76678-19 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | РГСП-50 |
| Изготовитель | ООО "ПО "Нефтяное и газовое оборудование", г.Самара |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический РГСП-50 (далее - резервуар) предназначен для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Принцип действия резервуара стального горизонтального цилиндрического РГСП-50 основан на измерение объема нефтепродуктов в зависимости от уровня его наполнения.
Резервуар стальной горизонтальный цилиндрический РГСП-50 представляет собой горизонтальный сварной сосуд. Резервуар оснащен, необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическим дыхательным клапаном; патрубком слива подтоварной воды. Резервуарыоснащены молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуара РГСП-50 - подземная.
Резервуар стальной горизонтальные цилиндрический РГСП-50 с заводским номером 120, расположен на территории АО "Газпромнефть-Аэро", филиал "Крымск".

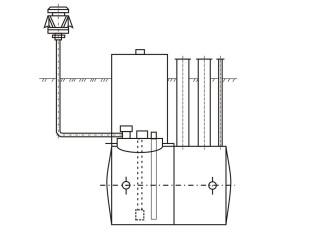

Эскиз резервуара стального горизонтального цилиндрического РГСП-50 представлен на рисунке 1.
ША
в
77 7ТГ~Г77 777 777"
--Ф
Рисунок 1 - Эскиз резервуара стального горизонтального цилиндрического РГСП-50
Пломбирование резервуара стального горизонтального цилиндрического РГСП-50 не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 50 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: о/~' - температура окружающего воздуха, С | от -40 до +50 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист технического паспорта резервуара методом печати. Комплектность средства измерений
Таблица 3 - Комплектность резервуара
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГСП-50 зав. №120 | 1 шт. |
| Технический паспорт | 1 экз. | |
| Градуировочная таблица | 1 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности с грузом, регистрационный № 60606-15;
- эталон единицы уровня номинального значения 3800 мм, регистрационный № 3.2.АПМ.0012.2015;
- эталон единицы объема 2 разряда номинального значения 200 дм3, регистрационный № 3.2.АПМ.0011.2015;
- термометр ртутный стеклянный лабораторный ТЛ-4, регистрационный № 303-91;
- анемометр ручной чашечный МС-13, регистрационный № 3488-80.
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГСП-50
Приказ Росстандарта № 256 от 07.02.2018 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
