| Номер в госреестре | 76680-19 |
| Наименование СИ | Комплексы оперативного контроля |
| Обозначение типа СИ | "Эксперт-Д" |
| Изготовитель | Общество с ограниченной ответственностью «Омский завод транспортного машиностроения» (ООО «ОЗТМ»), г. Омск |
| Год регистрации | 2019 |
| Срок свидетельства | 29.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы оперативного контроля «Эксперт-Д» (далее - комплексы) предназначены для измерения выходных сигналов электрического напряжения датчиков вибрации, измерения частоты вращения узлов и механизмов и обработки результатов измерений с целью определения технического состояния подшипников.
Принцип действия комплексов заключается в усилении, фильтрации и аналогоцифровом преобразовании электрических сигналов датчиков вибрации и частоты вращения, сохранении в памяти результатов преобразования и дальнейшем вычислении среднего и среднеквадратического значений напряжения за время наблюдения, выбираемого из ряда (0,5; 1; 2; 4; 8) с, вычисление спектра входного сигнала напряжения и текущего значения частоты вращения.
Комплексы состоят из блока обработки и контроля (далее - БОК) и датчиков частоты вращения. БОК имеет 2 канала измерения частоты вращения и 4 тракта измерения напряжения (далее тракта), имеющими входные мультиплексоры, позволяющий коммутировать до восьми каналов измерения напряжения на один тракт. БОК содержит в своём составе субблок промышленного компьютера, который обеспечивает функционирования операционной системы и программы проведения измерений, субблок ввода-вывода для подключения внешних монитора, клавиатуры и мыши, субблок питания, жидкокристаллический дисплей и цифровую клавиатуру. Субблок измерительный предназначен для проведения измерений напряжения и частоты вращения и содержит в своём составе микропроцессор, оперативное запоминающее устройство и аналоговую схему для обработки сигналов частоты вращения и напряжения. Дополнительно БОК обеспечивает формирование напряжения питания для датчиков частоты вращения, а также подключаемые схемы питания для датчиков вибрации (преобразователей виброизмерительных) со встроенной электроникой.

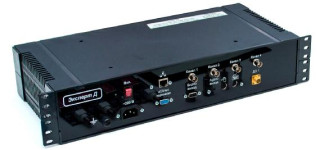

Комплексы выпускаются в двух вариантах исполнения - стационарном и переносном. Каждый вариант исполнения комплекса в зависимости от количества каналов измерения напряжения, выведенных на разъёмы, имеет 4 модификации - на 4, 8, 20 и 32 канала. Один из винтов корпуса комплексов пломбируется со стороны задней панели с целью исключения несанкционированного доступа к внутренним схемам. Внешний вид комплексов в стационарном и переносном вариантах исполнения с указанием мест пломбирования приведён на рисунке 1.
а) б)
Рисунок 1 - Внешний вид комплексов в стационарном (а) и переносном (б) вариантах исполнения и места их пломбирования (указаны стрелкой)
Программное обеспечение (далее - ПО) комплексов состоит из автономного ПО -функционирующей в среде операционной системы uClinux программы проведения измерений, предназначенной для визуализации результатов измерений, и встроенного ПО БОК -программы субблока измерительного, расположенной в памяти программ цифрового сигнального процессора БОК. Исполняемый код встроенного ПО недоступен для считывания и модификации.
Автономное ПО имеет уровень защиты «средний» в соответствии с Р 50.2.077-2014, встроенное ПО имеет уровень защиты «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные признаки автономного ПО приведены в таблице 1, для встроенного ПО - в таблице 2.
Таблица 1 - Идентификационные признаки автономного ПО комплексов
| Идентификационные данные (признаки) | Программа проведения измерений |
| Идентификационное наименование ПО | measure |
| Номер версии (идентификационный номер ПО) | 1.2 |
| Цифровой идентификатор ПО | 034CFE23-E2CC57B4-ABBF7193-98A33E54 |
| Алгоритм вычисления цифрового идентификатора | MD5 |
Таблица 2 - Идентификационные признаки встроенного ПО комплексов
| Идентификационные данные (признаки) | Программа субблока измерительного |
| Идентификационное наименование ПО | DSP03 |
| Номер версии (идентификационный номер ПО) | 1.0 |
| Цифровой идентификатор ПО | исполняемый код недоступен для считывания и модификации. |
| Алгоритм вычисления цифрового идентификатора | - |
комплекса приведены в таблицах 3 - 6
Таблица 3. Метрологические характеристики комплекса
| Диапазон измерения частоты вращения, об/мин (Гц) | от 75 до 7200 (от 1,25 до 120) |
| Пределы допускаемой относительной погрешности измерения частоты вращения, % | ±0,5 |
| Характеристики комплекса при измерении напряжения | приведены в таблице 4 |
| Диапазон частот измерения среднеквадратического значения переменного напряжения, Гц | от 10 до 10000 |
| Параметры вычисляемого спектра | приведены в таблице 5 |
Таблица 4.Метрологические характеристики комплекса при измерении напряжения
| Измеряемый параметр | Диапазон измерений | Дискретность отчёта | Пределы допускаемой абсолютной погрешности, В |
| Постоянное напряжение | от минус 9 до 9 В | 0,001 В | ±(0,02-|U|+0,02) |
| от 1 до 19 В | 0,001 В | ±(0,02|U-10|+0,02) | |
| Среднеквадратическое значение переменного напряжения | от 1 до 100 мВ | 0,01 мВ | ±(0,05U+0,0002) |
| от 1 до 1000 мВ | 0,1 мВ | ±(0,02U+0,001) | |
| от 0,001 до 7 В | 0,001 В | ±(0,02U+0,01) | |
| U- измеряемое напряжение, В | |||
| Параметр | Значение |
| Исходное значение среднеквадратического значения напряжения А0, В | 10 |
| Пределы допускаемой погрешности вычисления амплитуды гармонической составляющей сигнала в диапазоне частот от 10 Гц до 10000 Гц, не более, дБ | ±1 |
| Верхние граничные частоты поддиапазонов вычисления спектра, Гц | 25; 50; 100; 200; 400; 800; 1600; 3200; 6400; 12800; 25600 |
| Разрешающая способность вычисления спектра, линий | 400; 800; 1600 |
Таблица 6 Технические характеристики комплекса
| Наименование характеристики | Значение |
| Количество каналов измерения частоты вращения | 1 или 2 |
| Количество каналов измерения напряжения | выбирается из ряда: 4, 8, 20, 32 |
| Значение постоянного напряжения, подаваемого в режиме работы тракта «ВД03,» без нагрузки, В | 15±0,5 |
| Собственное сопротивление, ограничивающее ток потребления в режиме работы тракта «ВД03», Ом | 2000±200 |
| Значение постоянного напряжения, подаваемого в режиме работы тракта «ICP», без нагрузки, В | 22±2 |
| Сила тока во время измерения в режиме работы тракта «ICP», мА | 4±2 |
| Время непрерывной работы комплекса в нормальных условиях от аккумуляторной батареи при суммарном времени проведения измерений 1 ч, не менее | 8 |
| Потребляемая мощность, Вт, не более | 100 |
| Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015 | IP20 |
| Габаритные размеры, мм, не более: переносное исполнение стационарное исполнение | 350 x 180 x 320 230 x 100 x 500 |
| Масса, кг, не более: Переносное исполнение Стационарное исполнение | 15 3 |
| Рабочие условия применения: | |
| - Температура окружающего воздуха, оС | от - 20 до + 50 |
| - Относительная влажность окружающего воздуха (при температуре +25 °С), % | от 10 до 90 |
| - Атмосферное давление, кПа | от 84 до 106,7 |
| Средняя наработка на отказ, ч, не менее | 10 000 |
| Средний срок службы, лет, не менее | 10 |
в центр титульного листа НВРС.422210.001 РЭ «Комплекс оперативного контроля «Эксперт Д». Руководство по эксплуатации» типографским способом и на переднюю панель БОК комплекса.
Комплектность поставки комплексов соответствует указанной в таблице 7.
Таблица 7 - Комплектность поставки комплексов
| Наименование | Кол-во, шт. |
| Блок обработки и контроля (БОК) | 1 |
| Датчик частоты вращения (ДО) | 1 |
| Метка (магнитная или оптическая) | 1 |
| Кабель к датчику частоты вращения | 1 |
| Сетевой кабель БОК | 1 |
| Аккумуляторная батарея (для переносного варианта) | 1 |
| Переносная сумка (для переносного варианта) | 1 |
| НВРС.422210.001 ФО «Комплекс оперативного контроля «Эксперт-Д». Формуляр» | 1 |
| НВРС.422210.001 РЭ «Комплекс оперативного контроля «Эксперт-Д». Руководство по эксплуатации» | 1 |
| НВРС.422210.001 ДМП «Комплекс оперативного контроля «Эксперт-Д». Методика поверки» | 1 |
осуществляется по документу НВРС.422210.001 ДМП «Комплекс оперативного контроля «Эксперт-Д». Методика поверки», утвержденному ФГУП «СНИИМ» 28 июня 2019 г.
Основные средства поверки:
- генератор сигналов специальной формы АКИП-3408/1 (Регистр. № 66780-17);
- мультиметр цифровой 34401А (Регистр. № 54848-13).
Допускается применение других средств поверки обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений
-2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 110 до 210 Гц
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
НВРС.422210.001 ТУ. Комплекс оперативного контроля «Эксперт-Д» Технические условия
