| Номер в госреестре | 76685-19 |
| Наименование СИ | Устройство весоизмерительное контрольное |
| Обозначение типа СИ | УВК-150 |
| Изготовитель | ФГУП "Центр эксплуатации объектов наземной космической инфраструктуры" (ЦЭНКИ), г.Москва |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройство весоизмерительное контрольное УВК-150 (далее - УВК-150) предназначено для измерения массы.
Принцип действия УВК-150 основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает упругую деформацию чувствительного элемента весоизмерительного тензорезисторного датчика (далее - ДТВ), которая преобразуется в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами УВК-150 с дальнейшим определением значения массы.
Измеренное значение массы отображается в визуальной форме на дисплее терминала весового, а также может быть передано через интерфейс RS-485 на промышленный компьютер.
УВК-150 используется в составе весоизмерительного оборудования для измерения массы в режиме статического взвешивания при выполнении операций заправки.
Конструктивно УВК-150 состоит из:
1. Модуля взвешивающего блока (далее - МВ) в составе:
- устройство грузоприемное (далее - ГПУ);
- блок аналого-цифрового преобразователя (далее - АЦП).
ГПУ представляет собой прямоугольную рамную конструкцию из нержавеющей стали, включающую в себя грузоприемную платформу и опорную раму. Грузоприемная платформа закрыта съемной крышкой и опирается на один ДТВ модификации Т50М3-0,25-С3 (регистрационный № 53838-13).
Опорная рама МВ установлена и закреплена на четырех регулируемых по высоте опорах. Для контроля горизонтальности установки МВ с двух сторон опорной рамы установлены два пузырьковых указателя уровня.
Для предотвращения повреждений ДТВ от механических воздействий МВ оснащен узлами арретирования.
2. Терминала весового ТВС (далее - ТВС), выполненного в едином корпусе, предназначенного для монтажа в приборной стойке.
3. Соединительных кабелей.
Общий вид УВК-150 представлен на рисунке 1.

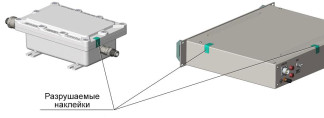

Защита от несанкционированного доступа к узлам, влияющим на метрологические характеристики, осуществляется пломбированием блока АЦП и ТВС. Схема пломбировки блока АЦП и ТВС для защиты УВК-150 от несанкционированного доступа приведена на рисунке 2.
Программное обеспечение (ПО) УВК-150 реализовано аппаратно и является встроенным.
Метрологически значимым является ПО ТВС и блока АЦП.
ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования ТВС. Номер версии программного обеспечения основного процессора ТВС выводится на цифровой дисплей при включении УВК-150. Кроме того, номера версий программ АЦП и ТВС отображены на маркировочных табличках микропроцессоров, расположенных внутри корпусов блока АЦП и ТВС, соответственно. Дополнительной мерой, предотвращающей несанкционированное изменение юстировочных коэффициентов и других параметров, служит административный пароль.
Для контроля изменений законодательно контролируемых параметров ТВС служит проверочное число, которое отображается в соответствующем разделе меню ТВС согласно эксплуатационной документации. Проверочное число изменяется автоматически после каждого изменения контролируемых параметров. Текущее значение проверочного числа заносится в паспорт УВК-150.
При каждом включении ТВС проверяет контрольную сумму контролируемых параметров и, в случае её изменения, автоматически запрещает работу ТВС в основных режимах. Значение контрольной суммы и других параметров фиксируется в паспорте УВК-150.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО УВК-150
| Идентификационные данные (признаки) | Значение идентификационных данных ПО | ||
| основного процессора ТВС | интерфейсного процессора ТВС | блока АЦП | |
| Идентификационное наименование ПО Номер версии (идентификационный номер) ПО | OP SF * 0074.ХХ | IP SF * 0073.ХХ | ADC SF * 0072.ХХ |
| «XX» - обозначение версии метрологически незначимой части ПО, может принимать значения от 00 до 99 | |||
УВК-150 приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Максимальная нагрузка, Мах, кг | 150 |
| Минимальная нагрузка, Min, кг | 0,4 |
| Действительная цена деления, d, кг | 0,02 |
| Пределы допускаемой погрешности, кг: от 0,4 кг до 10,0 кг включ. св. 10,0 кг до 40,0 кг включ. св. 40,0 кг до 150,0 кг включ. | ±0,02 ±0,04 ±0,06 |
| Диапазон выборки массы тары, кг | от 0,4 до 120,0 |
| Реагирование | 1,4d |
| Примечание - Пределы допускаемой погрешности массы нетто соответствуют пределам допускаемой погрешности массы брутто в соответствующих диапазонах взвешивания. | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота, Гц - потребляемая мощность, В • А, не более | от 187 до 247,5 50±1 400 |
| Диапазон рабочих температур, °С | от +15 до + 35 |
| Габаритные размеры (длина/ширина/высота) МВ, не более, мм: | 890/820/260 |
| Масса МВ, кг, не более | 95 |
наносится на эксплуатационную документацию и на фирменную табличку, расположенную на боковой поверхности опорной рамы МВ.
Таблица 4 - Комплектность УВК-150
| Наименование | Обозначение | Кол-во |
| Устройство весоизмерительное контрольное УВК-150 | 1 шт. | |
| Паспорт | 458.35.03.2017.Сб 10 ПС | 1 экз. |
| Руководство по эксплуатации | 458.35.03.2017.Сб 10 РЭ | 1 экз. |
| Методика поверки | 204-04-2019 | 1 экз. |
осуществляется по документу 204-04-2019 «Устройство весоизмерительное контрольное УВК-150. Методика поверки», утвержденному ФГУП «ВНИИМС» 27 марта 2019 г.
Основные средства поверки: рабочие эталоны 4-го или 5-го разряда по приказу Росстандарта от 29.12.2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы», гири эталонные класса точности М1 по ГОСТ OIML R 111-1-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик проверяемого СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в паспорт.
приведены в эксплуатационных документах.
Приказ Росстандарта от 29.12.2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»
458.35.03.2017.Сб10 ТУ «Устройство весоизмерительное контрольное УВК-150
458.35.03.2017.Сб10. Технические условия»
