| Номер в госреестре | 76686-19 |
| Наименование СИ | Тахографы цифровые |
| Обозначение типа СИ | DTCO 1381 версия 3.0 |
| Изготовитель | "Continental Automotive GmbH", Германия |
| Год регистрации | 2019 |
| Срок свидетельства | 29.11.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Тахографы цифровые DTCO 1381 версия 3.0 (далее по тексту - тахографы) предназначены для измерения, индикации и регистрации в автоматическом режиме скорости движения, пройденного пути автотранспортных средств и периодов времени труда и отдыха водителей.
Принцип действия тахографов основан на подсчете электрических импульсов, количество которых пропорционально пробегу автотранспортного средства за определенное время. Электрические импульсы, полученные от датчика движения, поступают в электронный блок тахографа, где обрабатываются микропроцессором по заданным алгоритмам. Результаты обработки отображается на жидкокристаллическом дисплее и сохраняются в энергонезависимой памяти тахографа. Зарегистрированная информация может быть распечатана на встроенном принтере или передана на ПК.
Тахограф включает в себя устройство обработки данных, блок памяти, часы, работающие в реальном масштабе времени, два интерфейса для электронных карт водителей, принтер и датчик движения. Конструктивно тахографы представляет собой электронный блок, который устанавливается в панель управления автотранспортного средства. Управление режимами работы тахографа, ввод данных и изменение настроек осуществляется с помощью 4-х функциональных клавиш, расположенных на передней панели.
Тахографы обеспечивает индикацию, регистрацию, хранение и распечатку данных о параметрах движения автотранспортного средства и данных о деятельности водителя. Регистрация и хранение данных осуществляется в блоке памяти и картах тахографа. В режиме реального времени на дисплее тахографа отображаются скорость движения, пробег автотранспортного средства и время. Внутренняя функция диагностики автоматически выводит на дисплей прибора ошибки какого-либо компонента в устройстве тахографа или управлении.
При работе с тахографами применяют четыре типа электронных карт со встроенной микросхемой, которые определяют право доступа к зарегистрированной информации и ее внесению:
- карта водителя;
- карта предприятия:
- карта мастерской;
- карта контроля.
Тахографы выпускаются с напряжением питания на 12 В и 24 В.
Корпус тахографа опломбирован защитной наклейкой для предотвращения несанкционированного доступа к настройкам и данным измерений.

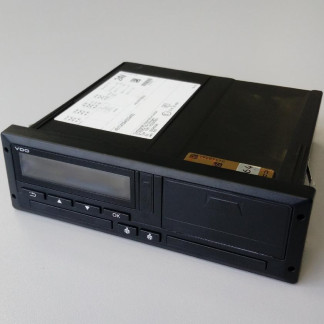

Внешний вид тахографов приведен на рисунках 1 и 2. На рисунке 2 указано место нанесения защитной наклейки.
| Защитная | |
| наклейка |
Тахографы работают под управлением специализированного программного обеспечения (ПО). Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по документу Р 50.2 077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование (ПО) | - |
| Номер версии (идентификационный номер ПО) | 03.00.37 и выше |
Таблица 2 - Метрологические характеристики тахографов
| Наименование характеристики | Значение характеристики |
| Максимальное показание счетчика пути, км | 9 999 999,9 |
| Пределы допускаемой относительной погрешности измерения пути на расстоянии не менее 1000 м, % | ± 1,0 |
| Диапазон измерений скорости, км/ч | от 20 до 180 |
| Пределы допускаемой абсолютной погрешности измерения скорости, км/ч | ± 1,0 |
| Пределы допускаемой абсолютной погрешности измерения времени, с/сут | ± 2,0 |
Таблица 3 - Основные технические характеристики тахографов
| Диапазон показаний скорости, км/ч | от 0 до 250 |
| Диапазон установки коэффициента тахографа К, имп/км | от 2400 до 25000 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре 40 °С, %, не более | от - 20 до + 70 95 |
| Питание от источника питания постоянного тока, В | от 10,5 до 16,0 от 16,0 до 32,0 |
| Габаритные размеры (ГхШхВ), мм, не более | 150x178x50 |
| Масса, кг, не более | 0,660 |
СИ наносится на титульный лист руководства по эксплуатации типографским способом и на корпус тахографа в виде наклейки.
Таблица 4 - Комплектность тахографа
| № п.п. | Наименование | Обозначение | Коли чество |
| 1 | Тахограф цифровой DTCO 1381 версия 3.0 | DTCO 1381 версия 3.0 | 1 шт. |
| 2 | Руководство по эксплуатации | — | 1 экз. |
| 3 | Тахографы цифровые DTCO 1381 версия 3.0. Методика поверки | МП ТИнТ 2392019 | 1 экз. |
| 4 | Бумага для печати | 1381.90030300 | 1шт. |
осуществляется по документу МП ТИнТ 239-2019 «Тахографы цифровые DTCO 1381 версия 3.0. Методика поверки», утвержденному ООО «ТестИнТех» 06 мая 2019 г.
Основные средства поверки:
- установка поверочная CTC II (регистрационный № 56907-14);
- генератор сигналов специальной формы АКИП-3404/1А (регистрационный № 53449-13).
Допускается применение средств поверки, обеспечивающих определение метрологических характеристик поверяемых тахографов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе
Технический регламент Таможенного союза ТР ТС 018/2011 «О безопасности колесных транспортных средств»
ГОСТ Р 53831-2010 Автомобильные транспортные средства. Тахографы. Технические требования к установке
Техническая документация изготовителя
