Комплекс измерений массы светлых нефтепродуктов КИМ-90-3, 76688-19

Назначение

Комплекс измерений массы светлых нефтепродуктов КИМ-90-3 (далее - комплекс) предназначен для управления наливом с измерением массы светлых нефтепродуктов (керосин и дизельное топливо), отгружаемых в автомобильные цистерны, и передачи значений массы в АРМ «Отгрузка» ПАО «Славнефть-ЯНОС» (далее - Система учета отгрузки).

Описание

Принцип действия комплекса основан на прямом методе динамических измерений массы нефтепродуктов в потоке с помощью счетчика-расходомера массового. Данные об отпущенной массе (массовом расходе) поступают от счетчика-расходомера массового в виде импульсного сигнала в контроллер (далее контроллер налива). Контроллер налива производит суммирование импульсов и преобразование в значение массы нефтепродукта, сравнивает заданное значение отгружаемого количества продукта с фактически отпущенным количеством в реальном масштабе времени, и при равенстве этих значений выдает управляющий сигнал на прекращение налива. Значение измеренной массы отпущенного нефтепродукта передается на автоматизированное рабочее место оператора (далее - АРМ оператора) и далее в Систему учета отгрузки.

Комплекс состоит из 3 постов налива (ПН) ПН-1 (нижний налив дизельного топлива), ПН-2 (верхний/нижний налив керосина) и ПН-3 (верхний налив дизельного топлива), в которые входят:

-    счетчик-расходомер массовый Micro Motion, с первичным преобразователем модели CMF300 (DN80) с электронным преобразователем 2700 (3 шт.), изготовленные Micro Motion Inc., США, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 45115-16;

-    контроллер MFX_4 System, исполнения MFX_4 impact (далее - контроллер налива), производства фирмы «M+F Technologies GmbH», Германия, (3 шт.), регистрационный номер 71784-18;

-    стояк нижнего налива - ОМС мод.750; DN100, производства фирмы ОМС, Италия (2 шт.);

-    стояк верхнего налива - ОМС мод.2620; DN100, производства фирмы ОМС, Италия (2 шт.);

-    запорно-регулирующий клапан КАМФЛЕКС 35-35212, DN100, производства ЗАО «ДС Контролз» (3 шт.);

-    АРМ оператора.

Счетчики-расходомеры массовые предназначены для измерений массы при наливе нефтепродуктов в автомобильные цистерны.

Запорно-регулирующие клапаны предназначены для регулирования режимов налива заданной дозы и стабилизации установленного расхода продукта. Управление клапаном производится по команде, формируемой в контроллере налива при взаимодействии с АРМ оператора.

Контроллер налива работает с входными сигналами, поступающими от средств измерений и оборудования ПН, а также обеспечивает вывод измерительной информации на дисплей АРМ оператора.

АРМ оператора представляет собой персональный компьютер с установленным программным обеспечением (ПО) Konal3.0. АРМ оператора выполняет следующие функции:

-    обмен информацией с контроллером налива о заданном и измеренном количестве нефтепродукта;

-    визуализация заданного, измеренного количества нефтепродукта и технологических параметров;

-    контроль работы технологического оборудования комплекса;

-    аварийное отключение налива при возникновении аварийных ситуаций;

-    прием и передачу в локальную сеть ПАО «Славнефть-ЯНОС» информации по каждой отгруженной партии нефтепродукта для формирования и распечатки товаросопроводительных документов.

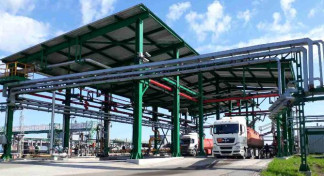

Общий вид комплекса представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа с обозначением мест нанесения знака поверки на клемную коробку, электронный преобразователь и фланцы счетчика-расходомера массового CMF300, в соответствии с их ЭД или как для аналогичных СИ в соответствии с МИ 3002-2006, или как представлено на рисунке 2.

Программное обеспечение

Комплекс имеет рабочее программное обеспечение (РПО) контроллера MFX_4 System, исполнения MFX_4 Сотрай и внешнее ПО (ВПО) устанавливаемое в АРМ оператора.

РПО не имеет выделенную метрологически значимую часть, поэтому все РПО является метрологически значимым.

РПО отвечает за: подключение вторичных индикаторов, обработку задания налива, контроль заземления, сигналы «старт», «стоп» и дополнительные функции. Наименование РПО указано в описании типа контроллера. Проверка идентификационных данных РПО также возможна через приложения MFX Explorer на АРМ оператора.

ВПО защищено с помощью авторизации пользователя, паролей и ведения журнала событий.

Метрологически значимая часть ВПО обеспечивает следующие функции:

-    отображение и регистрацию измерительной информации, просмотр в реальном масштабе времени режимов работы постов налива, блокировку процесса налива, в связи с неготовностью постов налива к работе;

-    автоматическое архивирование, отображение и печать графиков измеряемых величин (трендов);

-    оповещение персонала о нарушениях технологического режима и аварийных ситуациях (вывод сообщения на экран, подача звукового сигнала, вывод на печать);

-    регистрацию событий в журнале событий.

Нормирование метрологических характеристик произведено с учетом применения ПО.

Уровень защиты ПО в соответствии с Р 50.2.077-2014:

-    для РПО - «высокий»;

-    для ВПО - «средний».

Идентификационные данные РПО и метрологически значимой части ВПО приведены в таблицах 1 и 2.

Таблица 2 - Идентификационные данные метрологически значимой части ВПО

Технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

Знак утверждения типа

наносится на маркировочную табличку, крепящуюся снаружи на функциональные блоки комплекса в виде наклейки и на титульные листы руководства по эксплуатации и формуляра типографическим способом.

Таблица 5 - Комплектность средства измерений

Поверка

осуществляется по документу МЦКЛ.0276.МП «ГСИ. Инструкция. Комплекс измерений массы светлых нефтепродуктов КИМ-90-3. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 30 июля 2019 г.

Основные средства поверки:

- вторичный эталон единицы массы (объема) жидкости из части 2 ГПС по приказу Росстандарта от 07.02.2018 № 256 (установка поверочная средств измерений объема и массы УПМ, исполнение УПМ 2000, регистрационный номер 45711-16, с диапазоном измерений массы от 40 до 2000 кг и номинальной вместимостью мерника 2000 дм при 20 °С, пределами допускаемой относительной погрешности измерений массы не более ± 0,04 % и пределами допускаемой относительной погрешности измерений объема не более ± 0,05 %).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке комплекса и (или) в его формуляр, и на пломбы, установленные на счетчики-расходомеры массовые CMF300, входящие в состав комплекса, в соответствии с их эксплуатационной документацией или как для аналогичных СИ в соответствии с МИ 3002-2006.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к комплексу измерений массы светлых нефтепродуктов КИМ-90-3

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости

Приказ Минэнерго России от 15.03.2016 № 179 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений

ГОСТ Р 8.903-2015 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений
