| Номер в госреестре | 76689-19 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВСП-5000 |
| Изготовитель | АО "Миасский машиностроительный завод", г.Миасс |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВСП-5000 (далее - резервуары) предназначены для измерения объема, приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров стальных вертикальных цилиндрических РВСП-5000 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуары стальные вертикальные цилиндрические РВСП-5000 представляют собой вертикальные сварные сосуды. Резервуары оснащены понтоном, а так же необходимыми техническими устройствами для проведения операций по приему, транспортированию и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой, хлопушками, механическим дыхательным и гидравлическим предохранительным клапанами; устройством для отбора проб и подтоварной воды; замерными люками; противопожарным оборудованием. Резервуары оснащены молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуаров - наземная.
Резервуары стальные вертикальные цилиндрические РВСП-5000 с заводскими номерами
3, 5, 6, расположены на территории резервуарного парка Пермского районного нефтепроводного управления (ПРНУ) (филиал АО «Транснефть - Прикамье») 618124, Пермский край, Осинский р-н, Осинское городское поселение ЛПДС «Оса».

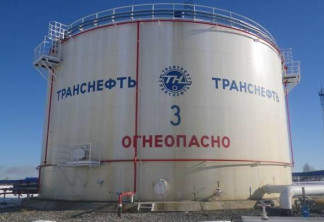

Эскиз резервуаров стальных вертикальных цилиндрических РВСП-5000 представлен на рисунке 1.
Пломбирование резервуаров стальных вертикальных цилиндрических РВСП-5000 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| РВСП-5000 | |
| Номинальная вместимость, м3 | 5000 |
| Пределы допускаемой относительной погрешности вместимости резервуара, % | ±0,10 |
Таблица 2 -Основные технические характеристики
| Наименование характеристики | Значение |
| РВСП-5000 | |
| Температура окружающей среды при эксплуатации, °C | от -40 до +50 |
| Температура хранимой жидкости, °C | от -40 до +50 |
| Средний срок службы, лет | 30 |
наносится на титульный лист паспорта резервуара методом печати. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование и условные обозначения | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический казематного типа | РВСП-5000 зав.№№ 3, 5, 6 | 3 шт. |
| Паспорт | 3 экз. | |
| Градуировочная таблица | 3 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки» (Геометрический метод).
Основные средства поверки:
- рулетка измерительная 2-го класса точности, Р20У2К, регистрационный № 51171-12;
- рулетка измерительная с грузом 2-го класса точности, Р20Н2Г, регистрационный № 60606-15;
- толщиномер ультразвуковой А1208, регистрационный № 49605-12;
- нивелир оптический CST/berger SAL20ND, регистрационный № 44548-10;
- линейка измерительная металлическая, регистрационный № 20048-05;
- штангенциркуль ШЦ, регистрационный № 32108-14.
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВСП-5000
Приказ Росстандарта № 256 от 07.02.2018г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»
| Зарегистрировано поверок | 12 |
| Поверителей | 3 |
| Актуальность данных | 16.09.2024 |
