| Номер в госреестре | 76690-19 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГС-16 |
| Изготовитель | ОАО "Чайковское монтажное предприятие "Уралхиммонтаж", г.Чайковский |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГС-16 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров РГС-16 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня наполнения.
Резервуары горизонтальные стальные цилиндрические РГС-16 представляют собой горизонтальные цилиндрические сварные сосуды с усечено-коническими днищами. Каждый резервуар оснащен необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску жидкостей: приемо-раздаточными патрубками с запорной арматурой, механическим дыхательным и гидравлическим предохранительным клапанами; устройством для отбора проб и подтоварной воды; прибором для замера уровня; противопожарным оборудованием. Резервуары оснащены молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуаров -подземная.
Резервуары горизонтальные стальные цилиндрические РГС-16 с заводскими №№ 11, 12, 13, расположены на территории резервуарного парка Пермского районного нефтепроводного управления (ПРНУ) (филиал АО «Транснефть - Прикамье») 614065, Пермский край, г. Пермь, ул. Промышленная, д. 94.

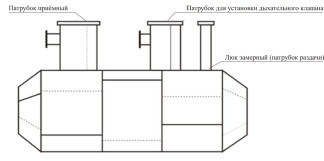

Эскиз резервуаров РГС-16 представлен на рисунке 1.
Пломбирование резервуаров горизонтальных стальных цилиндрических РГС-16 не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| РГС-16 | |
| Номинальная вместимость, м3 | 16 |
| Пределы допускаемой относительной погрешности вместимости резервуара, % | ±0,25 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| РГС-16 | |
| Температура окружающей среды при эксплуатации, °С | от -40 до +50 |
| Температура хранимой жидкости, °С | от -40 до +50 |
| Средний срок службы, лет | 20 |
наносится на титульный лист технического паспорта резервуара методом печати. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование и условные обозначения | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический | РГС-16 зав.№№ 11, 12, 13 | 3 шт. |
| Технический паспорт | 3 экз. | |
| Градуировочная таблица | 3 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- счетчик жидкости с пределами допускаемой погрешности ±0,15 %, в соответствии с частью 2 Государственной поверочной схемы, согласно приказу Росстандарта от 07.02.2018 г. №256;
- эталонный уровнемер 2-го разряда с пределами допускаемой погрешности ±1 мм, в соответствии с Государственной поверочной схемой для средств измерений уровня жидкости, по ГОСТ 8.477-82;
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным цилиндрическим РГС-16
Приказ Росстандарта № 256 от 07.02.2018г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»
| Зарегистрировано поверок | 11 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
