Установки поверочные УПС-500М2-01А, 76700-19

Назначение

Установки поверочные УПС-500М2-01А (далее - установки) предназначены для измерений, воспроизведения, хранения и передачи единиц массового и объемного расхода жидкости и массы и объема жидкости в потоке.

Описание

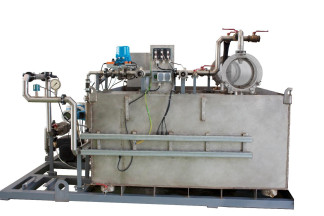

Принцип действия установок основан на воспроизведении массового и объемного расхода жидкости и массы и объема жидкости в потоке, создаваемых с помощью насосных агрегатов, гидравлического тракта, систем управления, регулирования и измерении расхода и количества жидкости в потоке средствами измерений.

Установки состоят из средств измерений массового и объемного расхода жидкости и массы и объема жидкости в потоке, средств измерений температуры и давления измеряемой среды, а также накопительного резервуара, систем подготовки, подачи, регулирования, стабилизации расхода измеряемой среды, управления, сбора и обработки информации, и измерительных линий.

В качестве средств измерений массового и объемного расхода жидкости и массы и объема жидкости в потоке в составе установок применяются: расходомеры массовые Promass модификации Promass 300, Promass 500 (регистрационный номер 68358-17) и/или расходомеры массовые Promass (регистрационный номер 15201-11) и/или счетчики-расходомеры массовые Micro Motion (регистрационный номер 71393-18).

В качестве средств измерений температуры измеряемой среды в составе установок применяются преобразователи температуры (термопреобразователи) с диапазоном измерений от 0 до плюс 50 ° С и пределами допускаемой приведенной погрешности не более ± 0,25 %;

В качестве средств измерений избыточного давления измеряемой среды в составе установок применяются преобразователи (датчики) избыточного давления с диапазоном измерений от 0 до 1 МПа и пределами допускаемой приведенной погрешности не более ± 0,5 %. Для визуального наблюдения за давлением рабочей среды (индикации) применяются манометры с диапазоном измерений от 0 до 1,0 МПа, класса точности не менее 1,5.

Поверяемое средство измерений устанавливается в измерительный участок установки состоящий из трубопроводной и запорной арматуры, присоединительных резиновых рукавов, при поверке счетчиков СКЖ в специальный корпус. Рабочая жидкость подается насосом из накопительного резервуара в гидравлический тракт рабочего контура установки, проходит через расходомеры и измерительный участок установки. Далее рабочая жидкость направляется обратно в накопительный резервуар. Системы управления, сбора и обработки информации управляют работой установки, в автоматическом режиме собирают, обрабатывает и сравнивает полученные показания поверяемых средств измерений и средств измерений установки.

Пломбировка установок осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируется фланцевые соединения средств измерений массового и объемного расхода жидкости и массы и объема жидкости в потоке установки, с нанесением знака поверки на пломбу. Средства измерений температуры и давления измеряемой среды пломбируются в соответствии с описанием типа на конкретное средство измерений. Места пломбирования фланцевых соединений средств измерений массового и объемного расхода жидкости и массы и объема жидкости в потоке установок приведены на рисунке 2.

Программное обеспечение

установок автономное.

Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерения в ходе проведения калибровок и поверок, выполнения математической обработки результатов измерений, генерация отчётов о результатах проведения калибровок и поверок средств измерений, а также управление устройствами систем измерений, управления и регулирования.

Таблица 1 - идентификационные данные программного обеспечения

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.

В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов).

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на маркировочную табличку, закрепленную лицевой стороне накопительного резервуара фотохимическим способом и в верхней правой части титульного листа руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП 1000-1-2019 «Инструкция. ГСИ. Установки поверочные УПС-500М2-01А. Методика поверки», утвержденному ФГУП «ВНИИР» 23.08.2019 г.

Основные средства поверки:

-    рабочий эталон 1-го разряда в соответствии с частью 1 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта от 07.02.2018 № 256, с пределами допускаемой относительной погрешности при измерении массового и объемного расхода жидкости и массы и объема жидкости в потоке ±0,07 % ;

-    калибратор многофункциональный МС5-Я (регистрационный номер 22237-08);

-    частотомер электронно-счетный Ч3-85/3 (регистрационный номер 32359-06); Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке, а так же на пломбы установленные в соответствии с рисунком 2.

Сведения о методах измерений

приведены в эксплуатационном документе

Нормативные документы

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ТУ 4381-019-12978946-2019. Установки поверочные УПС-500М2-01А Технические условия
