| Номер в госреестре | 76704-19 |
| Наименование СИ | Преобразователи измерительные (барьеры искрозащиты) |
| Обозначение типа СИ | "ЭЛЕМЕР-БРИЗ ТМ2-Ех" |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»), г. Москва, г. Зеленоград |
| Год регистрации | 2019 |
| Срок свидетельства | 29.11.2029 |
| МПИ (интервал между поверками) | 5 лет; 2 года - для преобразователей с индексом заказа А |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные (барьеры искрозащиты) «ЭЛЕМЕР-БРИЗ ТМ2-Ех» (далее по тексту - преобразователи или приборы) предназначены для измерений и преобразования сигналов, поступающих от термопреобразователей сопротивления (ТС), термопреобразователей сопротивления платиновых (ТСП) с индивидуальными статическими характеристиками (ИСХ), преобразователей термоэлектрических (ТП), потенциометрических устройств постоянного тока, преобразователей с унифицированными выходными сигналами в унифицированный сигнал постоянного тока от 4 до 20 мА и (или) в цифровой сигнал HART-протокола. Преобразователи также предназначены для передачи сигналов HART-протокола из взрывоопасной зоны в безопасную и наоборот.
Принцип действия приборов основан на измерении и преобразовании сигналов от первичных термопреобразователей в унифицированный выходной сигнал постоянного тока, либо с наложенным на него цифровым частотно-модулированным сигналом в стандарте HART-протокола. Сигнал с подключенного термопреобразователя поступает на вход прибора, где преобразуется с помощью аналого-цифрового преобразователя (АЦП) в дискретный сигнал. Дискретный сигнал обрабатывается с помощью микропроцессорного модуля прибора и поступает на цифро-аналоговый преобразователь (ЦАП), где происходит преобразование в унифицированный аналоговый сигнал постоянного тока, на который, при наличии у прибора частотного модулятора, может накладываться сигнал HART-протокола. Микропроцессорный модуль обеспечивает управление всеми схемами прибора и может осуществлять информационную связь с компьютером и другими изделиями.
Преобразователи являются микропроцессорными переконфигурируемыми (потребителем) приборами. Преобразователи предназначены для функционирования с помощью внешнего программного обеспечения (ПО). Связь «ЭЛЕМЕР-БРИЗ ТМ2-Ех» с компьютером осуществляется по HART-протоколу.
Преобразователи «ЭЛЕМЕР-БРИЗ ТМ2-Ех» исполнений БРИЗ ТМ2-Ех/К1-12, БРИЗ ТМ2-Ех/К1-12Ш, БРИЗ ТМ2-Ех/К1-17Ш представляют собой одно- и двухканальные промежуточные устройства с искробезопасной входной цепью и гальванической развязкой входных и выходных цепей, цепей питания и сигнализации и предназначены для измерений и преобразования сигналов с размещаемых во взрывоопасной зоне ТС, ТСП с ИСХ, представленными в виде функции Каллендара-Ван Дюзена, ТП, потенциометрических устройств в унифицированный выходной сигнал постоянного тока от 4 до 20 мА, цифровой сигнал HART-протокола и дискретный сигнал.
Фотографии общего вида приборов представлены на рисунке 1.

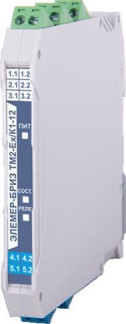

Рисунок 1 - Общий вид исполнений преобразователей измерительных (барьеров искрозащиты) «ЭЛЕМЕР-БРИЗ ТМ2-Ех»
знака поверки
а) ЭЛЕМЕР-БРИЗ ТМ2-Ех/К1-12 б) ЭЛЕМЕР-БРИЗ ТМ2-Ех/К1-12Ш
В преобразователях предусмотрено внутреннее и внешнее программное обеспечение
(ПО).
Внутреннее ПО состоит из встроенной в преобразователи метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Внешнее ПО предназначено для взаимодействия преобразователей «ЭЛЕМЕР-БРИЗ ТМ2-Ех» с компьютером и не оказывает влияния на метрологические характеристики преобразователей. Внешнее ПО служит для конфигурирования, осуществления пользователем градуировки, калибровки, поверки и получения данных измерения в процессе эксплуатации преобразователей. Конфигурирование включает установку параметров связи преобразователей с компьютером. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии преобразователей и возникающих в процессе их работы ошибках и способах их устранения. Идентификационные данные внутреннего ПО приведены в таблице 1:
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | BRIZ TM2 verl .hex |
| Номер версии (идентификационный номер) ПО | не ниже 1 |
| Цифровой идентификатор программного обеспечения | недоступен |
Идентификационные данные внешнего программного обеспечения приведены в таблице 2.
Таблица 2
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | SetupHARTmanager v4.2.4.exe |
| Номер версии (идентификационный номер) ПО | не ниже 4.2.4 |
| Цифровой идентификатор программного обеспечения | недоступен |
Метрологические и основные технические характеристики преобразователей приведены в таблицах 3, 4, 5.
| Тип НСХ (входного сигнала) | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности цифрового сигнала по протоколу HART | ||||||
| индекс заказа (код класса точности) | ||||||||
| А | В | С | ||||||
| ДоснЯ ДоснИ | Дос^ | ДоснЯ ^оснЛ | Дос^ | ДоснЯ ДоснЛ | Дос^ | |||
| 50М | от -180 до +200 °С | от 10,26 до 92,80 Ом(*) | ±0,03 Ом | ±0,15 °С | ±0,06 Ом | ±0,30 °С | ±0,12 Ом | ±0,6 °С |
| 100М | от -180 до +200 °С | от 20,53 до 185,60 Омп | ±0,03 Ом | ±0,10 °С | ±0,06 Ом | ±0,20 °С | ±0,12 Ом | ±0,3 °С |
| 50П | от -200 до +850 °С | от 8,62 до 197,58 Ом | ±0,03 Ом | ±0,20 °С | ±0,06 Ом | ±0,40 °С | ±0,12 Ом | ±0,7 °С |
| 100П | от -200 до +850 °С | от 17,24 до 395,16 Ом | ±0,03 Ом | ±0,10 °С | ±0,06 Ом | ±0,20 °С | ±0,12 Ом | ±0,4 °С |
| Pt100 | от -200 до +850 °С | от 18,52 до 390,48 Ом | ±0,03 Ом | ±0,10 °С | ±0,06 Ом | ±0,20 °С | ±0,12 Ом | ±0,4 °С |
| Pt500(**) | от -200 до +850 °С | от 92,60 до 1952,41 Ом | ±0,20 Ом | ±0,10 °С | ±0,40 Ом | ±0,20 °С | - | - |
| Pt1000(**) | от -200 до +850 °С | от 185,20 до 3904,81 Ом | ±0,20 Ом | ±0,05 °С | ±0,40 Ом | ±0,10 °С | - | - |
| 100Н | от -60 до +180 °С | от 69,45 до 223,21 Ом | ±0,03 Ом | ±0,05 °С | ±0,06 Ом | ±0,10 °С | ±0,12 Ом | ±0,2 °С |
| 1000Н( ) | от -60 до +180 °С | от 694,54 до 2232,06 Ом | ±0,20 Ом | ±0,05 °С | ±0,40 Ом | ±0,10 °С | - | - |
| ТПП (R) | от -50 до +1768 °С | от -0,226 до 21,101 мВ | ±0,007 мВ | ±0,60 °С | ±0,02 мВ | ±1,7 °С | ±0,04 мВ | ±3,4 °С |
| ТПП (S) | от -50 до +1768 °С | от -0,236 до 18,693 мВ | ±0,007 мВ | ±0,70 °С | ±0,02 мВ | ±2,0 °С | ±0,04 мВ | ±4,0 °С |
| ТПР (B) | от +250 до +1820 °С | от 0,291 до 13,820 мВ | ±0,007 мВ | ±0,80 °С | ±0,02 мВ | ±2,5 °С | ±0,04 мВ | ±4,7 °С |
| ТЖК (J) | от -210 до +1200 °С | от -8,095 до 69,553 мВ | ±0,01 мВ | ±0,20 °С | ±0,02 мВ | ±0,4 °С | ±0,04 мВ | ±0,8 °С |
| ТМК (T) | от -200 до +400 °С | от -5,603 до 20,872 мВ | ±0,007 мВ | ±0,20 °С | ±0,02 мВ | ±0,5 °С | ±0,04 мВ | ±0,9 °С |
| ТХКн (E) | от -200 до +1000 °С | от -8,825 до 76,373 мВ | ±0,01 мВ | ±0,15 °С | ±0,02 мВ | ±0,3 °С | ±0,04 мВ | ±0,6 °С |
| ТХА (К) | от -200 до +1372 °С | от -5,891 до 54,886 мВ | ±0,01 мВ | ±0,30 °С | ±0,02 мВ | ±0,6 °С | ±0,04 мВ | ±1,0 °С |
| ТНН (N) | от -200 до +1300 °С | от -3,990 до 47,513 мВ | ±0,01 мВ | ±0,30 °С | ±0,02 мВ | ±0,6 °С | ±0,04 мВ | ±1,2 °С |
| ТВР (А-1) | от 0 до +2500 °С | от 0,00 до 33,64 мВ | ±0,01 мВ | ±1,00 °С | ±0,02 мВ | ±2,0 °С | ±0,04 мВ | ±3,0 °С |
| ТХК (L) | от -200 до +800 °С | от -9,488 до 66,466 мВ | ±0,01 мВ | ±0,15 °С | ±0,02 мВ | ±0,3 °С | ±0,04 мВ | ±0,6 °С |
| от -100 до 100 мВ | от -100 до 100 мВ | - | ±0,02 мВ | - | ±0,04 мВ | - | ±0,08 мВ | - |
| от -1000 до 1000 мВ( ) | от -1000 до 1000 мВ | - | ±0,16 мВ | - | ±0,32 мВ | - | ±0,64 мВ | - |
| от 0 до 400 Ом | от 0 до 400 Ом | - | ±0,03 Ом | - | ±0,06 Ом | - | ±0,12 Ом | - |
| от 0 до 4000 Ом('*"*') | от 0 до 4000 Ом | - | ±0,20 Ом | - | ±0,40 Ом | - | ±0,8 Ом | - |
| от 0,1 до 10 кОм( ) | от 0 до 100 % | - | ±0,02 % (АоснЫ) | - | ±0,04 % (АоснЫ) | - | ±0,08 % (АоснЫ) | - |
Примечания
1) Типы НСХ - по ГОСТ 6651-2009 (МЭК 60751) для термопреобразователей сопротивления (ТС) и ГОСТ Р 8.585-2001 (МЭК 60584-1) для преобразователей термоэлектрических (ТП).
(*) а = 0,00428 °С-1.
2) Пределы допускаемой основной абсолютной погрешности измерений температуры относительно ИСХ определяются по формуле
АЙ,
М = +-
~dRt! 4 '
dt
где ARt - пределы допускаемой основной абсолютной погрешности измерения сопротивления, приведенные в таблице 4;
Rt - сопротивление ТСП при температуре t;
dRt
dt - коэффициент чувствительности (чувствительность) ТСП, определяемый по интерполяционным уравнениям п. 5.2 ГОСТ 6651-2009 (рассчитываемая для значения температуры t по уравнениям, приведенным в приложении Б ГОСТ 6651-2009) или зависимостям сопротивление - температура.
3) Пределы допускаемой основной абсолютной погрешности измерений для ТС указаны для 4-х проводной схемы подключения.
Для индекса заказа А дополнительная погрешность измерений сопротивления для диапазона измерений от 0 до 400 Ом, измерений сигналов ТС с НСХ Pt100, 50П, 100П, 50М, 100М, 100Н при подключении ТС по 3-х и 2-х проводной схемам не превышает предела допускаемой основной погрешности.
Для индекса заказа В дополнительная погрешность измерений сопротивления для диапазона от 0 до 400 Ом, измерений сигналов ТС с НСХ Pt100, 50П, 100П, 50М, 100М, 100Н при подключении ТС по 3-х и 2-х проводной схемам не превышает 0,5 предела допускаемой основной погрешности.
4) Пределы допускаемой основной абсолютной погрешности аналогового сигнала постоянного тока цифро-аналогового преобразователя (Дсю^): ±0,004 мА - для индекса заказа А; ±0,008 мА - для индекса заказа В; ±0,012 мА - для индекса заказа C.
5) Пределы допускаемой основной приведенной погрешности аналогового выхода (для типов НСХ ТС и ТП и входных сигналов в виде напряжения и сопротивления постоянному току) рассчитывают по формулам (1) и/или (2):
УБ = ± (ДоснR(U)/ (Rmax(Umax) — Rmin(Umin)) + Досн1/(1шях — Imin)) ' 100 % (2)
где: Досн^ц) - пределы допускаемой основной абсолютной погрешности цифрового сигнала по протоколу HART (Ом, ТЭДС или мВ);
Досн1 - пределы допускаемой основной абсолютной погрешности аналогового сигнала постоянного тока цифро-аналогового преобразователя, мА; (Rmax(Umax) — Rmin(Umin)) - диапазон измерений, Ом или мВ; (Imax — Imin) - диапазон выходного аналогового сигнала постоянного тока (16 мА).
УН = ± (Досн/ (tmax tmin) + ДоснI/(Imax Imin)) • 100 % (3)
где: Досн - пределы допускаемой основной абсолютной погрешности цифрового сигнала по протоколу HART (°С); (tmax — tmin) - диапазон измерений, °С; Доснь (Imax — Imin) - то же, что в формуле (1).
6) Пределы допускаемой основной приведенной погрешности аналогового выхода gS2 (для типа входного сигнала в виде отношения сопротивлений постоянному току потенциометрического датчика с диапазоном от 0,1 до 10 кОм) рассчитывают по формуле
У12 = ± (Досн^ 100 +
ДоснI/(Imax Imin)) • 100 % (4)
где: Д^ш - пределы допускаемой основной абсолютной погрешности цифрового сигнала по протоколу HART; Дс^, (Imax — Imin) - то же, что в фор1му)ле (2).
7) (**) По отдельному заказу.
(***)
8) ^ ’ Вход для потенциометрических устройств с номинальным сопротивлением от 0,1 до 10 кОм._
| Наименование характеристики | Значение |
| Выходные сигналы - силы постоянного тока, мА - цифровой сигнал | от 4 до 20 HART |
| Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха на 10 °С, % | ±0,5gs, ±0,5gs1, ±0,5gs2 |
| Пределы допускаемой дополнительной погрешности для конфигурации с ТП, вызванной изменением температуры их свободных концов, °С | ±1,0 |
Таблица 5 - Основные технические характеристики преобразователей «ЭЛЕМЕР-БРИЗ ТМ2-Ех»
| Наименование характеристики | Значение |
| Параметры электрического питания | 24+68 |
| - напряжение постоянного тока, В | ^ -6 220+20 |
| - напряжение переменного тока, В | 220+20 |
| - частота переменного тока, Гц | 50 |
| Потребляемая мощность, Вт, не более | 2 |
| Габаритные размеры, мм, не более | |
| -для всех исполнений, кроме «ЭЛЕМЕР-БРИЗ ТМ2-Ех/К1-17Ш» | |
| - длина - ширина | 114,5 99 |
| - высота | 12,5 |
| -для «ЭЛЕМЕР-БРИЗ ТМ2-Ех/К1-17Ш» | |
| - длина | 114,5 |
| - ширина | 99 |
| - высота | 17,5 |
| Масса, кг | 0,25 |
| Нормальные условия измерений: | |
| - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Рабочие условия измерений: | |
| - температура окружающей среды, °С | от -20 до +70 от -40 до +70 |
| - относительная влажность при температуре +3 5 °С, %, не более | 95 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Маркировка взрывозащиты | [Ex ia Ga] IIC Ex nA nC [ia Ga] IIC T4 Gc X |
| Средняя наработка на отказ, ч, не менее | 120000 |
| Средний срок службы, лет, не менее | 15 |
наносится на боковую панель приборов термотрансферным способом и (или) на руководства по эксплуатации и паспорта типографским способом.
Комплектность поставки преобразователей представлена в таблице 6.
Таблица 6
| Наименование | Обозначение | Кол-во | Примечание |
| Преобразователь измерительный (барьер искрозащиты) «ЭЛЕМЕР-БРИЗ ТМ2-Ех» | НКГЖ.411531.004-03 | 1 шт. | Модификация, исполнение в соответствии с заказом |
| ПО «HARTmanager» | 1 шт. | «ЭЛЕМЕР-БРИЗ ТМ2- Ех» | |
| Руководство по эксплуатации | НКГЖ.411531.004-03РЭ | 1 экз. | - |
| Паспорт | НКГЖ.411531.004-03ПС | 1 экз. | - |
| Методика поверки | НКГЖ.411531.004-03МП | 1 экз. | - |
осуществляется по документу НКГЖ.411531.004-03МП «Преобразователи измерительные (барьеры искрозащиты) «ЭЛЕМЕР-БРИЗ ТМ2-Ех». Методика поверки», утвержденному ФГУП «ВНИИМС» 12.09.2019 г.
Основные средства поверки:
- калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ-2012» (Регистрационный № 56318-14);
- мультиметр цифровой прецизионный Fluke 8508А (Регистрационный № 25984-14).
Знак поверки наносится на корпус и (или) свидетельство о поверке, и (или) в паспорт.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
Международный стандарт МЭК 60751:2009 (2008-07) Промышленные чувствительные элементы термометров сопротивления из платины
Международный стандарт МЭК 60584:2013 (2013-08) Термопары Часть 1. Градуировочные таблицы и допуска
ГОСТ 13384-94 Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 ^ 100 А
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ТУ 4227-139-13282997-2015 Преобразователи измерительные (барьеры искрозащиты) «ЭЛЕМЕР-БРИЗ 420-Ех», «ЭЛЕМЕР-БРИЗ 420Р-Ех», «ЭЛЕМЕР-БРИЗ ТМ1-Ех», «ЭЛЕМЕР-БРИЗ NAM-Ех», «ЭЛЕМЕР-БРИЗ ТМ2-Ех». Технические условия
