| Номер в госреестре | 76705-19 |
| Наименование СИ | Установки для поверки секундомеров и часов |
| Обозначение типа СИ | УПМС-1В |
| Изготовитель | Общество с ограниченной ответственностью «Радиоэлектронные системы» (ООО«РЭС»), г.Екатеринбург |
| Год регистрации | 2019 |
| Срок свидетельства | 29.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки для поверки секундомеров и часов УПМС-1В (далее - установки) предназначены для воспроизведений интервалов времени при поверке часов, механических секундомеров, электронных и электрических секундомеров с механическим и электрическим запуском, а также для воспроизведений напряжения постоянного и переменного тока.
Принцип действия установок при поверке секундомеров заключается в формировании интервала времени между пуском и остановом секундомера, а при поверке часов - в фотографировании часов с заданным интервалом времени. Метрологические характеристики и функционирование технических узлов обеспечиваются встроенным термокомпенсированным кварцевым генератором опорной частотой 10 МГц.
Конструктивно установки выполнены в виде пыле- и влагозащищенного кейса с расположенными на передней панели разъемами и органами управления, клавиатурой и дисплеем.
Установки состоят из следующих элементов: регулируемых источников напряжения постоянного и переменного тока, сухих контактов для формирования сигналов пуска и останова поверяемых секундомеров с электрическим запуском, электромеханического привода, предназначенного для запуска и останова поверяемых секундомеров и часов с механическим запуском, поворотной платформы для проведения поверки в вертикальном и горизонтальном положении, цифровой видеокамеры для фиксации показаний поверяемых часов во время поверки, а также микрофона для оценки точности хода механических секундомеров и часов.
Функционирование всех входящих в состав установки элементов обеспечивает встроенный контроллер, управляемый пользователем с помощью дисплея и клавиатуры. В установках предусмотрена возможность подключения к персональному компьютеру (далее - ПК) с помощью интерфейса Ethernet.
В установках предусмотрена возможность использования внешнего источника тактовой частоты. Установки могут использоваться как генератор импульсного сигнала прямоугольной формы с заданным периодом и длительностью импульса.

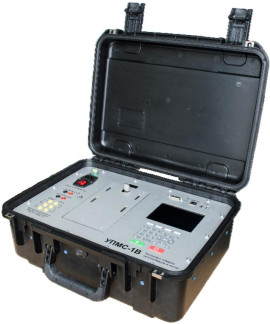

Общий вид установок с указанием места нанесения знака поверки и места пломбирования от несанкционированного доступа представлен на рисунке 1.
Рисунок 1 - Общий вид установок с указанием места нанесения знака поверки и места пломбирования от несанкционированного доступа
Программное обеспечение (далее - ПО) установок является встроенным и хранится в энергонезависимой памяти микроконтроллера. Метрологически значимая часть ПО в составе файла прошивки микроконтроллера неотделима от остальной части ПО.
Запись и контроль ПО на микроконтроллере установок выполняется изготовителем с использованием специальных аппаратных средств. Метрологические характеристики установок нормированы с учетом влияния ПО.
Для контроля в процессе эксплуатации идентификационные данные ПО установок выводятся на дисплей.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО установок приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | УПМС-1В-ПО |
| Номер версии (идентификационный номер ПО), не ниже | 1.ххх* |
| Цифровой идентификатор ПО | - |
| * За метрологически значимую часть ПО отвечает первая цифра номера версии. | |
Таблица 2 - Метрологические характеристики установок
| Наименование характеристики | Значение |
| Диапазон воспроизведений длительности интервалов времени, с: - для электронных и электрических секундомеров с электрическим запуском - для механических, электрических и электронных секундомеров с механическим запуском - для часов | от 2-10-4 до 4-105 от 5 до 4-105 от 5 до 1209600 |
| Дискретность установки интервалов времени, с | 1 • 10-4 |
| Пределы допускаемой относительной погрешности частоты опорного генератора 5оп 10 МГц в течение 1 года | ±1,3-10-6 |
| Пределы допускаемой абсолютной погрешности воспроизведений длительности интервалов времени, с: - при поверке электронных и электрических секундомеров с электрическим запуском - при поверке механических, электрических и электронных секундомеров с механическим запуском - для часов | ±(50-10-6+Тинт |5оп|)* ±(6-10-3+Тинт|5оп|) ±(1,5+Тшгг-|5оп|) |
| Диапазон воспроизведений напряжения постоянного тока, В | от 2 до 50 |
| Пределы допускаемой относительной погрешности воспроизведений напряжения постоянного тока, % | ±2 |
| Диапазон воспроизведений напряжения переменного тока, В | от 25 до 270 |
| Пределы допускаемой относительной погрешности воспроизведений напряжения переменного тока, % | ±1 |
| Пределы допускаемой относительной погрешности воспроизведений частоты 50 Гц | ±2 • 10-6 |
| * При условии, что ёмкость нагрузки не превышает 0,6 мкФ. Примечание - Тинт - длительность интервала времени, с. | |
Таблица 3 - Основные технические характеристики установок
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 253 от 47 до 63 |
| Потребляемая мощность, Вт, не более | 100 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, %, не более - атмосферное давление, кПа | от +5 до +40 80 от 60 до 105,2 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 507x394x200 |
| Масса, кг, не более | 14 |
| Средняя наработка на отказ, ч, не менее | 15000 |
| Срок службы, лет, не менее | 15 |
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус установок - любым технологическим способом.
Таблица 4 - Комплектность установок
| Наименование | Обозначение | Количество |
| Установка для поверки секундомеров и часов | УПМС-1В | 1 шт. |
| Руководство по эксплуатации | ВСЦТ.403535.001 РЭ | 1 экз. |
| Методика поверки | ВСЦТ.403535.001 МП | 1 экз. |
| Комплект соединительных проводов | УПМС-1В-С | 1 комплект |
| Комплект принадлежностей | УПМС-1В-П | 1 комплект |
осуществляется по документу ВСЦТ.403535.001 МП «Установки для поверки секундомеров и часов УПМС-1В. Методика поверки», утверждённому ООО «ИЦРМ» 13.09.2019 г.
Основные средства поверки:
- частотомер электронно-счетный Ч3-85/6 (регистрационный номер в Федеральном информационном фонде 56478-14);
- вольтметр универсальный цифровой GDM-78261 (регистрационный номер в Федеральном информационном фонде 52669-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на корпус установки, как показано на рисунке 1.
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от 31.07.2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
ВСЦТ.403535.001 ТУ Установка для поверки секундомеров и часов УПМС-1В. Технические условия
