| Номер в госреестре | 76709-19 |
| Наименование СИ | Пирометры инфракрасные |
| Обозначение типа СИ | серии MLG |
| Изготовитель | "Shenzhen Flus Technology Co., Ltd.", Китай |
| Год регистрации | 2019 |
| Срок свидетельства | 29.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Пирометры инфракрасные серии MLG (далее по тексту - пирометры) предназначены для бесконтактных измерений температуры поверхностей твердых тел по их собственному тепловому излучению, при этом размеры отображаемой поверхности объекта определяются угловым полем зрения пирометров.
Принцип действия пирометров основан на преобразовании потока инфракрасного излучения исследуемого объекта, переданного через оптическую систему и инфракрасный фильтр на фотоэлектрический приемник, в электрический сигнал, пропорциональный температуре, затем сигнал преобразуется внутренней микропроцессорной системой в цифровой сигнал.
Пирометры представляют собой оптико-электронные устройства, состоящие из: объектива, фокусирующего излучение объекта на термоэлектрический приемник и электронного блока измерения, регистрации и индикации. Микропроцессорная система пирометров обеспечивает обработку полученного результата измерения и индикацию на жидкокристаллическом дисплее в виде цифрового сигнала текущего значения измеряемой температуры объекта. С помощью кнопок управления на дисплее можно отобразить минимальное и максимальное значение температуры, изменить единицу измерения и значение коэффициент излучательной способности.
Пирометры инфракрасные серии MLG изготавливаются в следующих моделях: MLG 36.6 Double, MLG 35 Fix, MLG 55 Mini, MLG 95 Ring, MLG 65 Universal, MLG 105 Universal, MLG 50 Profi, MLG 135 Profi, MLG 165 Laborant, MLG 225 Laborant, которые различаются по метрологическим и техническим характеристикам.
Пирометры моделей MLG 50 Profi, MLG 135 Profi могу также работать с внешними термоэлектрическими преобразователями (ТП) с номинальной статистической характеристикой преобразования (НСХ) типа «К» (по ГОСТ Р 8.585-2001/ МЭК 60584-1:2013) утвержденных типов, которые подключаются с помощью мини-адаптера к соответствующему разъему на корпусе пирометра. Сигналы с внешнего ТП преобразуются внутренней микропроцессорной системой пирометра в температуру и индицируются на дисплее.
Пирометры моделей MLG 165 Laborant, MLG 225 Laborant имеют в корпусе USB-разъем для присоединения к персональному компьютеру (ПК).
Все пирометры имеют отключаемый лазерный целеуказатель, а также функцию автоматического отключения питания.

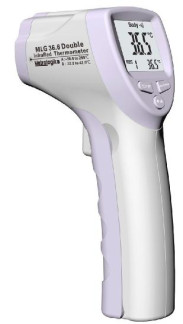

Фотографии общего вида пирометров приведены на рисунках 1-6. Цветовая гамма корпусов пирометров может быть изменена по решению Изготовителя в одностороннем порядке.
Пломбирование пирометров не предусмотрено.
Программное обеспечение (ПО) пирометров состоит только из встроенного, метрологически значимого ПО.
Встроенное ПО находится в ПЗУ, размещенном внутри корпуса пирометра и недоступно для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные встроенной части ПО приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | irth |
| Номер версии (идентификационный номер) ПО, не ниже | v1.0 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Метрологические и основные технические характеристики пирометров инфракрасных серии MLG модели MLG 36.6 Double приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение |
| Диапазон измерений температуры в стандартном режиме, °C | от -50 до +260 |
| Диапазон показаний в режиме «BODY», °C | от +32 до +42 |
| Пределы допускаемой абсолютной погрешности измерений температуры в стандартном режиме, °C: - в диапазоне от -50 до 0 °C включ. - в диапазоне св. 0 до +150 °C включ. - в диапазоне св. +150 до +260 °C | ±3,0 ±1,5 ±2,0 |
| Время отклика, мс | 250 |
| Разрешающая способность (цена единицы младшего разряда), °С | 0,1 |
| Коэффициент излучения | 0,95 (фиксированный) |
| Показатель визирования | 12:1 |
| Спектральный диапазон, мкм | от 8 до 14 |
| Напряжение питания, В | 9 (батарея типа «Крона») |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %, не более | от -20 до +50 85 |
| Габаритные размеры, мм (Длина х Ширина х Высота) | 155,5x98,8x27,5 |
| Масса, г, не более | 165 |
| Средняя наработка на отказ, ч, не менее | 40000 |
| Средний срок службы, лет, не менее | 5 |
| Допускается применять пирометры в сокращенном диапазоне измерений температуры, лежащим внутри диапазона измерений, приведенного в таблице. | |
Метрологические и основные технические характеристики пирометров инфракрасных серии MLG модели MLG 35 Fix приведены в таблице 3.
Таблица 3
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °C | от -50 до +350 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °C: - в диапазоне от -50 до 0 °C включ. - в диапазоне св. 0 до +100 °C включ. | ±3,0 ±2,0 |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 до +350 °C, % | ±2,0 |
| Время отклика, мс | 500 |
| Разрешающая способность (цена единицы младшего разряда), °С | 0,1 |
| Наименование характеристики | Значение |
| Коэффициент излучения | 0,95 (фиксированный) |
| Показатель визирования | 13:1 |
| Спектральный диапазон, мкм | от 8 до 14 |
| Напряжение питания, В | 9 (батарея типа «Крона») |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %, не более | от -20 до +50 95 |
| Габаритные размеры, мм (Длина х Ширина х Высота) | 155,5x98,8x27,5 |
| Масса, г, не более | 176 |
| Средняя наработка на отказ, ч, не менее | 40000 |
| Средний срок службы, лет, не менее | 5 |
| Допускается применять пирометры в сокращенном диапазоне измерений температуры, лежащим внутри диапазона измерений, приведенного в таблице. | |
Метрологические и основные технические характеристики пирометров инфракрасных серии MLG модели MLG 55 Mini приведены в таблице 4.
Таблица 4
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °C | от -30 до +550 |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -30 до +100 °C включ., °C | ±2,0 |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 до +350 °C, % | ±2,0 |
| Время отклика, мс | 500 |
| Разрешающая способность (цена единицы младшего разряда), °С | 0,1 |
| Коэффициент излучения | от 0,10 до 1,00 |
| Показатель визирования | 12:1 |
| Спектральный диапазон, мкм | от 8 до 14 |
| Напряжение питания, В | 9 (батарея типа «Крона») |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %, не более | от -20 до +50 95 |
| Габаритные размеры, мм (Длина х Ширина х Высота) | 155,5x84,8x48,5 |
| Масса, г, не более | 176 |
| Средняя наработка на отказ, ч, не менее | 40000 |
| Средний срок службы, лет, не менее | 5 |
| Допускается применять пирометры в сокращенном диапазоне измерений температуры, лежащим внутри диапазона измерений, приведенного в таблице. | |
Метрологические и основные технические характеристики пирометров инфракрасных серии MLG модели MLG 95 Ring приведены в таблице 5.
Таблица 5
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °C | от -30 до +950 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °C: - в диапазоне от -30 до 0 °C включ. - в диапазоне св. 0 до +100 °C включ. | ±3,0 ±2,0 |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерений температуры, %: - в диапазоне св. +100 до +600 °С - в диапазоне св. +600 до +950 °С | ±2,0 ±3,0 |
| Время отклика, мс | 500 |
| Разрешающая способность (цена единицы младшего разряда), °С | 0,1 |
| Коэффициент излучения | от 0,10 до 1,00 |
| Показатель визирования | 30:1 |
| Спектральный диапазон, мкм | от 8 до 14 |
| Напряжение питания, В | 9 (батарея типа «Крона») |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от -20 до +50 95 |
| Габаритные размеры, мм (Длина х Ширина х Высота) | 155,5x84,8x48,5 |
| Масса, г, не более | 176 |
| Средняя наработка на отказ, ч, не менее | 40000 |
| Средний срок службы, лет, не менее | 5 |
| Допускается применять пирометры в сокращенном диапазоне измерений температуры, лежащим внутри диапазона измерений, приведенного в таблице. | |
Метрологические и основные технические характеристики пирометров инфракрасных серии MLG модели MLG 65 Universal приведены в таблице 6.
Таблица 6
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -30 до +650 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне св. -30 до 0 °С включ. - в диапазоне св. 0 до +100 °С включ. | ±3,0 ±2,0 |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 до +650 °С, % | ±2,0 |
| Время отклика, мс | 250 |
| Разрешающая способность (цена единицы младшего разряда), °С | 0,1 |
| Коэффициент излучения | от 0,10 до 1,00 |
| Показатель визирования | 30:1 |
| Спектральный диапазон, мкм | от 8 до 14 |
| Напряжение питания, В | 9 (батарея типа «Крона») |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от -20 до +50 95 |
| Габаритные размеры, мм (Длина х Ширина х Высота) | 155,5x98,8x27,5 |
| Масса, г, не более | 171 |
| Средняя наработка на отказ, ч, не менее | 40000 |
| Средний срок службы, лет, не менее | 5 |
| Допускается применять пирометры в сокращенном диапазоне измерений температуры, лежащим внутри диапазона измерений, приведенного в таблице. | |
Таблица 7
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °C | от -30 до +1050 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °C: - в диапазоне св. -30 до 0 °C включ. - в диапазоне св. 0 до +100 °C включ. | ±3,0 ±2,0 |
| Пределы допускаемой относительной погрешности измерений температуры, %: - в диапазоне св. +100 до +600 °C - в диапазоне св. +600 до +1050 °C | ±2,0 ±3,0 |
| Время отклика, мс | 250 |
| Разрешающая способность (цена единицы младшего разряда), °С | 0,1 |
| Коэффициент излучения | от 0,10 до 1,00 |
| Показатель визирования | 30:1 |
| Спектральный диапазон, мкм | от 8 до 14 |
| Напряжение питания, В | 9 (батарея типа «Крона») |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %, не более | от -20 до +50 95 |
| Габаритные размеры, мм (Длина х Ширина х Высота) | 155,5x98,8x27,5 |
| Масса, г, не более | 171 |
| Средняя наработка на отказ, ч, не менее | 40000 |
| Средний срок службы, лет, не менее | 5 |
| Допускается применять пирометры в сокращенном диапазоне измерений температуры, лежащим внутри диапазона измерений, приведенного в таблице. | |
Метрологические и основные технические характеристики пирометров инфракрасных серии MLG модели MLG 50 Profi приведены в таблице 8.
Таблица 8
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °C | от -20 до +500 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °C: - в диапазоне св. -20 до 0 °C включ. - в диапазоне св. 0 до +100 °C включ. | ±3,0 ±2,0 |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 до +500 °C, % | ±2,0 |
| Диапазон измерений температуры при работе с внешними ТП, °C | от -50 до +1370 |
| Пределы допускаемой абсолютной погрешности измерений температуры при работе с внешними ТП в диапазоне от -50 до +150 °C, °C | ±1,5 |
| Пределы допускаемой относительной погрешности измерений температуры при работе с внешними ТП в диапазоне св. +150 до +1370 °C, % | ±1,0 |
| Время отклика, мс | 250 |
| Наименование характеристики | Значение |
| Разрешающая способность (цена единицы младшего разряда), °С | 0,1 |
| Коэффициент излучения | от 0,10 до 1,00 |
| Показатель визирования | 13:1 |
| Спектральный диапазон, мкм | от 8 до 14 |
| Напряжение питания, В | 9 (батарея типа «Крона») |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %, не более | от -20 до +50 95 |
| Габаритные размеры, мм (Длина х Ширина х Высота) | 95x83x192 |
| Масса, г, не более | 275 |
| Средняя наработка на отказ, ч, не менее | 40000 |
| Средний срок службы, лет, не менее | 5 |
| Допускается применять пирометры в сокращенном диапазоне измерений температуры, лежащим внутри диапазона измерений, приведенного в таблице. | |
Метрологические и основные технические характеристики пирометров инфракрасных серии MLG модели MLG 135 Profi приведены в таблице 9.
Таблица 9
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °C | от -40 до +1350 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °C: - в диапазоне от -40 до -10 °C включ. - в диапазоне св. -10 до +100 °C включ. | ±3,0 ±2,0 |
| Пределы допускаемой относительной погрешности измерений температуры, %: - в диапазоне св. +100 до +1350 °C | ±2,0 |
| Диапазон измерений температуры при работе с внешними ТП, °C | от -50 до +1370 |
| Пределы допускаемой абсолютной погрешности измерений температуры при работе с внешними ТП в диапазоне от -50 до +150 °C, °C | ±1,5 |
| Пределы допускаемой относительной погрешности измерений температуры при работе с внешними ТП в диапазоне св. +150 до +1370 °C, % | ±1,0 |
| Время отклика, мс | 250 |
| Разрешающая способность (цена единицы младшего разряда), °С | 0,1 |
| Коэффициент излучения | от 0,10 до 1,00 |
| Показатель визирования | 30:1 |
| Спектральный диапазон, мкм | от 8 до 14 |
| Напряжение питания, В | 9 (батарея типа «Крона») |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %, не более | от -20 до +50 95 |
| Габаритные размеры, мм (Длина х Ширина х Высота) | 95x83x192 |
| Масса, г, не более | 275 |
| Средняя наработка на отказ, ч, не менее | 40000 |
| Средний срок службы, лет, не менее | 5 |
Допускается применять пирометры в сокращенном диапазоне измерений температуры, лежащим внутри диапазона измерений, приведенного в таблице._
Метрологические и основные технические характеристики пирометров инфракрасных серии MLG модели MLG 165 Laborant приведены в таблице 10.
Таблица 10
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -30 до +1650 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне св. -30 до 0 °С включ. - в диапазоне св. 0 до +100 °С включ. | ±4,0 ±2,0 |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 до +1650 °С, % | ±2,0 |
| Время отклика, мс | 250 |
| Разрешающая способность (цена единицы младшего разряда), °С | 0,1 |
| Коэффициент излучения | от 0,10 до 1,00 |
| Показатель визирования | 50:1 |
| Спектральный диапазон, мкм | от 8 до 14 |
| Напряжение питания, В | 9 (батарея типа «Крона») |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от -20 до +50 95 |
| Габаритные размеры, мм (Длина х Ширина х Высота) | 191,5x126x60 |
| Масса, г, не более | 290 |
| Средняя наработка на отказ, ч, не менее | 40000 |
| Средний срок службы, лет, не менее | 5 |
| Допускается применять пирометры в сокращенном диапазоне измерений температуры, лежащим внутри диапазона измерений, приведенного в таблице. | |
Метрологические и основные технические характеристики пирометров инфракрасных серии MLG модели MLG 225 Laborant приведены в таблице 11.
Таблица 11
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -30 до +2250 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне св. -30 до 0 °С включ. - в диапазоне св. 0 до +100 °С включ. | ±3,0 ±2,0 |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 до +2250 °С, % | ±2,0 |
| Время отклика, мс | 250 |
| Разрешающая способность (цена единицы младшего разряда), °С | 0,1 |
| Коэффициент излучения | от 0,10 до 1,00 |
| Показатель визирования | 50:1 |
| Спектральный диапазон, мкм | от 8 до 14 |
| Напряжение питания, В | 9 (батарея типа «Крона») |
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от -20 до +50 95 |
| Габаритные размеры, мм (Длина х Ширина х Высота) | 192x126x60 |
| Масса, г, не более | 300 |
| Средняя наработка на отказ, ч, не менее | 40000 |
| Средний срок службы, лет, не менее | 5 |
| Допускается применять пирометры в сокращенном диапазоне измерений температуры, лежащим внутри диапазона измерений, приведенного в таблице. | |
наносится на титульный лист руководства по эксплуатации типографским способом или методом штемпелевания, а также на наклейку, прикрепленную на корпус пирометра.
Таблица 12 - Комплектность средства измерений
| Наименование | Количество |
| Пирометр | 1 шт. |
| Руководство по эксплуатации (на русском языке) | 1 экз. |
| Методика поверки МП 207-006-2019 | 1 экз. |
| Батарея 9 В типа «Крона» | 1 шт. |
| Диск с ПО | 1 шт. (для моделей MLG 165 Laborant, MLG 225 Laborant) |
осуществляется по документу МП 207-006-2019 «Пирометры инфракрасные серии MLG. Методика поверки», утвержденному ФГУП «ВНИИМС» 09.04.2019 г.
Основные средства поверки:
Рабочие эталоны 2-го разрядов по ГОСТ 8.558-2009 - источники излучения в виде модели абсолютно черного тела с диапазоном воспроизводимых температур от минус 50 до плюс 2250 °С;
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационном документе.
ГОСТ 28243-96 Пирометры. Общие технические требования
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерения температуры
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски
Техническая документация фирмы-изготовителя
| Зарегистрировано поверок | 2126 |
| Поверителей | 44 |
| Актуальность данных | 17.11.2024 |
