Номер в госреестре | 76725-19 |
Наименование СИ | Тензорезисторы фольговые универсальные |
Обозначение типа СИ | Y, C, M, G, E, D, B, F, A, U, S, Q, V |
Изготовитель | "Hottinger Baldwin Messtechnik GmbH", Германия |
Год регистрации | 2019 |
Срок свидетельства | 29.11.2024 |
МПИ (интервал между поверками) | Отсутствует. Подлежат только первичной поверке |
Описание типа | скачать |
Методика поверки | скачать |

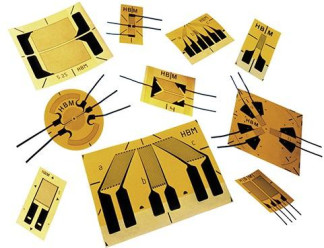

Тензорезисторы фольговые универсальные типов Y, C, M, G, E, D, B, F, A, U, S, Q, V (далее - тензорезисторы) предназначены для измерений деформаций поверхности в деталях машин и конструкций в различных отраслях науки, промышленности и строительстве при воздействии статических и динамических нагрузок.
Принцип действия тензорезисторов основан на свойстве проводников изменять электрическое сопротивление при изменении их геометрических размеров (при деформации). Коэффициент изменения сопротивления проводящего слоя тензорезистора пропорционален величине измеряемой деформации с учетом определенной постоянной.
Конструктивно тензорезисторы состоят из чувствительного элемента - металлического резистивного слоя заданной толщины и конфигурации, наклеенного на диэлектрическую подложку. Фольга резистивного слоя тензорезисторов имеет в своей основе металлы или композиции металлов. От воздействия внешних факторов окружающей среды чувствительный элемент тензорезисторов защищен пленочным слоем непроводящего материала.
Тензорезисторы могут быть использованы в качестве чувствительного элемента в тензо-метрических датчиках различного назначения при измерениях различных физических величин (удлинения, силы, крутящего момента силы, давления).
Тензорезисторы относятся к невосстанавливаемым, стареющим, неремонтируемым, необслуживаемым и контролируемым перед применением изделиям. Они выполнены на специальных подложках, и предназначены для разовой наклейки.
В зависимости от сочетаний материалов: подложки, чувствительного элемента, слоя протекторной защиты, а также в зависимости от количества отдельных тензорезистивных слоев, собранных в электрическую схему на одной подложке, выпускаются различные модификации тензорезисторов.
Пример расшифровки модификации: Наружное исполнение:-
K - С| - с произвольно конфигурируемыми соединительными кабелями;
K - C
L Y
1 - | - |
K - | С |
стандартное исполнение;
Конструктивное исполнение измерительных решеток: -
L - одна измерительная решётка, линейный тензорезистор;
D - две измерительные решётки, параллельно;
X - две измерительные решётки, Т- и Х-образные, сдвиг 90°;
R - три измерительные решётки, розетки;
T - Т-образные и столбчатые (колонные) измерительные решётки;
- четыре измерительные решётки, полный мост;
- полный мост, мембрана;
K - цепочка тензорезисторов;
Тип тензорезистора:-
универсальные;
С- с расширенным температурным диапазоном;
- устойчивые к переменным нагрузкам и повышенным температурам;
- для специальных применений и преобразователей;
- защищенные от химических воздействий, пыли и влаги;
D - для сильных деформаций;
B - для применения в шпильках, винтах и т.п.;
F - для измерений на печатных платах и малых компонентах;
A - для преобразователей, решетка из константана;
U - для преобразователей, решетка из хромоникелевого сплава;
S - для непосредственного монтажа на месте;
Q - для преобразователей, устойчивые к переменным нагрузкам;
V - герметичные, с высокой степенью механической защиты;
Вид и расположение измерительной решётки;
Исследуемый материал:-
1 - ферритная сталь;
3 - алюминий;
5 - аустенитная сталь;
6 - кварц;
7 - титан или серый чугун;
- пластик;
- молибден;
Регулировка ползучести (может отсутствовать);
Ширина (диаметр, шаг) измерительной решётки, мм;
Номинальное электрическое сопротивления измерительной решётки, Ом;
Дополнительные особенности конструкции или опции:
A - со средством для нанесения (термостойкой клейкой лентой);
V - четырехпроводная конфигурация;
Z - двухпроводная конфигурация;
G - контактные площадки, освобожденные от деформации;
L - с никелированными медными проводами;
B - с нанесенным на тензорезистор клеем;
E - измерительная решетка с покрытием;
W| - измерительная решетка без покрытия.
отсутствует.
Таблица 1 - Конфигурации измерительных решеток тензорезисторов
Номинальный размер подложки (длина х ширина), мм
Номинальный размер измерительной решетки (длина х ширина), мм
Номинальное
Модификация
сопротивление,
Ом
Общий вид измерительной решетки
от 2 до 18,5
х
от 1,2 до 9,5
от 0,3 до 10
х
от 0,9 до 5
LY1x
LQ1x
120
350
от 3,5 до 11
от 0,6 до 6
х
от 0,6 до 6
LY2x
LQ2x
120
X
от 6,4 до 16
120
350
700
1000
от 6 до 165,6
от 0,6 до 150
х
от 1 до 5
LY4x
LV4x
X
от 4 до 8,2
от 9 до 13
х
4,7
от 3 до 6
х
0,4
LY5x
120
от 7,8 до 23,5
от 1,5 до 10
LY6x
LQ6x
120
350
.«Or
X
X
от 4,7 до 9,3
от 1 до 5
от 2,3 до 9
х
от 5,6 до 15,5
от 0,6 до 6
х
от 1 до 6
120
350
LY7x
от 0,6 до 6
120
350
LY8x
X
от 1 до 6
от 1,5 до 6
х
от 2 до 4
LY9x
LQ9x
120
350
от 3 до 6
DY1x
DQ1x
350
X
от 2,7 до 3,2
от 6,6 до 9,5
х
от 4,7 до 9,5
от 9 до 12,5
х
от 8 до 9,4
от 5,6 до 15,5
от 2,3 до 9
X
Номинальный размер подложки (длина х ширина), мм
Номинальный размер измерительной решетки (длина х ширина), мм
Номинальное
сопротивление,
Модификация
Ом
Общий вид измерительной решетки
от 5,5 до 10,7
X
от 6 до 9
от 1,5 до 6
X
от 1,8 до 3,2
DY4x
350
от 6 до 23,5
X
от 4 до 11,7
от 0,6 до 6
X
от 1,1 до 10,2
120
350
XY1x
от 0,6 до 6
X
от 1,1 до 10
120
350
700
XY2x
XQ2x
от 6,8 до 17,5
X
от 4 до 12,7
от 7 до 18
X
от 6 до 12
от 0,6 до 6
X
от 1 до 6,5
120
350
XY3x
от 6,5 до 16
X
от 4,5 до 12,2
от 0,6 до 6
X
от 1,6 до 10,2
120
350
700
XY4x
от 5,7 до 16,2
X
от 4,3 до 11
от 0,6 до 6
X
от 0,8 до 5,7
120
350
XY7x
от 4,7 до 15,2
X
от 6,7 до 14
от 1,5 до 10
X
от 1,2 до 3,8
XY9x
XQ9x
120
350
от 8,3 до 16,5
X
от 8 до 18
от 1,5 до 6
X
от 1,6 до 6,5
XY10x
XQ10x
120
350
от 7 до 15,4
X
от 7 до 15,4
от 0,8 до 2,9
RY1x
120
X
от 0,8 до 2,7
&
22,1
X
22,1
3
X
2,5
RY2x
120
от 6,9 до 15,4
X
от 6,9 до 15,4
от 0,8 до 2,9
X
от 0,8 до 2,7
RY3x
120
Модификация | Номинальный размер подложки (длина x ширина), мм | Номинальный размер измерительной решетки (длина X ширина), мм | Номинальное сопротивление, Ом | Общий вид измерительной решетки | |
RY6x | 12 X 12 | 1,5 X 0,8 | 120 | /£у\ Э* - | |
RY61K | 7.2 X 10.2 | 1,5 X 0,8 | 120 | Шк | |
RY61R | 8 X 13,5 | 1,5 X 0,8 | 120 | ||
RY61S | 10,2 X 10,2 | 1,5 X 0,8 | 120 | '11S* Л. ‘ | |
RY61M | 20,9 X 22 | 3.2 X 3.2 | 120 | ||
RY7x | от 6,9 до 15,4 X от 6,9 до 15,4 | от 0,8 до 2,9 X от 0,8 до 2,7 | 120 | ||
RY8x | от 4,8 до 13,1 X от 8,7 до 22,9 | от 0,6 до 6 X от 1,1 до 3 | 120 350 | ||
RY9x | от 9 до 17,6 X от 8 до 16 | от 1,5 до 10 X от 1,3 до 2,6 | 120 350 | . ¥ т ^ | |
RY10x | от 8,2 до 16,4 X от 13,5 до 22,9 | от 1,5 до 6 X от 1,1 до 3 | 120 350 | зШ! | |
xx VV | от 13,5 до 23 X от 13,5 до 23 | от 3 до 6 X от 7 до 14 | 120 | & | |
VY4x | от 9,8 до 18 X от 10 до 17 | от 3 до 6 X от 1,3 до 2,7 | 120 350 | Гч, ' . 1 т L г J | |
VY61S | 10,2 X 10,2 | 1,5 X 0,8 | 120 | 1 |
Модификация
Номинальный размер подложки (длина х ширина), мм
Номинальный размер измерительной решетки (длина х ширина), мм
Номинальное
сопротивление,
Ом
Общий вид измерительной решетки
от 7,3 до 17
х
от 7,3 до 17
от 6 до 15
х
от 6 до 15
120
350
MY2x
от 7,2 до 9,7
х
от 14,5 до 44,5
от 0,6 до 3
KY1x
120
X
от 1 до 1,2
от 6,9 до 9,5
х
от 15 до 27
от 0,8 до 1,7
KY2x
120
X
от 0,8 до 1,7
8,3
х
24
1,2
х
1,3
KY3x
120
от 9,2 до 11,5
х
от 24,5 до 44,5
от 1,2 до 3
х
от 1,3 до 3
KY4x
120
от 5,6 до 6
х
от 12,8 до 22,
от 0,6 до 1,5
х
от 1,2 до 1,4
1=1
KY5x
120
от 5,6 до 6
KY6x
120
X
от 12,8 до 22,8
от 0,8 до 1,3
х
от 0,7 до 1,6
6
х
22,8
1,3
х
1,5
KY7x
120
KY8x
120
5
х
21,7
5
х
21,7
1,2
х
1,2
KY9x
120
от 6,4 до 16
х
5,5
от 1,5 до 10
х
от 3,2 до 3,4
120
350
LC1x
от 11 до 14
х
8
от 3 до 6
х
3,4
LC6x
350
от 6 до 16
от 1,5 до 6
х
от 1,5 до 6,4
XC1x
350
X
от 8,4 до 18
от 8 до 11
х
от 8 до 11
от 1,2 до 2
х
от 1,1 до 1,3
RC1x
350
Номинальный размер подложки (длина X ширина), мм
Номинальный размер измерительной решетки (длина X ширина), мм
Номинальное
сопротивление,
Модификация
Ом
Общий вид измерительной решетки
от 9 до 14,8
X
от 4,4 до 5,4
от 1,5 до 6
X
от 2,5 до 3,4
350
1000
LM1
от 1,5 до 6
350
1000
TM1x
X
от 2,6 до 6,3
от 1,5 до 6
X
от 2,5 до 3,7
TM9x
XV9x
350
1000
от 1,5 до 6
X
от 1,5 до 4
350
1000
XM4x
от 1,5 до 6
350
1000
RM8x
X
от 2,5 до 3,4
от 1,5 до 6
X
от 2,5 до 3,7
RM9x
RV9x
350
1000
от 10,6 до
X
18,6 от 6 до 12,2
от 11 до 17,1
X
от 13,3 до 22,5
от 9,5 до 15
X
от 8 до 16,6
от 11,3 до 18
от 11,3 до 18
от 7,9 до 13
X
X
от 11,1 до 16
от 5 до 18,5
X
от 3,2 до 9,5
от 0,6 до 10
X
от 1 до 4,6
120
350
LG1x
от 9 до 23,5
X
от 5 до 10,5
от 1,5 до 6
120
350
XG1x
X
от 1,5 до 6,5
от 6,8 до 17,5
X
от 4,5 до 12,7
от 1,5 до 6
X
от 1,7 до 7,9
120
350
XG2x
15
X
9
3
X
2
LE1x
350
от 13 до 18,5
X
от 6 до 9,5
от 6 до 10
120
350
LD20
X
от 2,8 до 5
11,5
X
6
3
X
5
LB11
120
0,8
X
120
RF9x
Номинальный размер подложки (длина х ширина), мм
Номинальный размер измерительной решетки (длина х ширина), мм
Номинальное
сопротивление,
Модификация
Ом
Общий вид измерительной решетки
от 1,6 до 6
х
3
LA1x
LU1x
350
1000
от 1,6 до 7
х
3
DA1x
DU1x
350
1000
от 5,7 до 10,6
х
4,5
от 5,7 до 10,6 х 8
от 16,5 до 19
3,2
х
от 2,5 до 4,2
350
1000
DA5x
X
от 4,1 до 5,8
11,5
х
4,4
2,2
х
3
DA6x
350
13,8
х
6
2,5
х
4,1
шж
DU3x
1000
9,7
х
4
2,8
х
3,5
175
350
1000
XA0x
XU0x
от 7,1 до 9,7
х
от 3,2 до 6,5
от 1,9 до 2,8
XA1x
XU1x
350
1000
X
от 1,4 до 3,5
ш
от 2,0 до 3,2
х
от 1,8 до 2,7
XA3x
XU3x
350
1000
от 7,5 до 10,2
х
от 6,3 до 7,9
□И4 4 * 1
м
от 7,5 до 10,2
х
от 6,3 до 7,9
от 2 до 3,2
350
1000
XA4x
X
от 1,8 до 2,7
9
х
4,4
1,9
х
2,4
XA5x
350
Э
/ т Ч
11,2
х
7,8
3,2
х
3,1
350
1000
XA7x
9,7
х
4
2,8
х
от 1.4 до 3,5
175
350
1000
XA9x
XU9x
Номинальный размер подложки (длина X ширина), мм
Номинальный размер измерительной решетки (длина X ширина), мм
Номинальное
сопротивление,
Модификация
Ом
Общий вид измерительной решетки
■ ши а “
ЯП
от 5,4 до 7,5
X
от 6,1 до 9,1
от 1,6 до 3
X
от 2 до 3,6
350
1000
TA1x
от 1,6 до 3
X
от 1,8 до 3,8
TA2x
TU2x
350
1000
от 6,6 до 7,5
X
от 5,8 до 9,7
9,7
X
8,4
от 1,3 до 5,1
TA3x
TU3x
350
1000
X
от 2,5 до 5,1
17,8
X
7,0
3.0 X
2.1
VA2x
VU2x
350
1000
11,7
X
7,3
1,9
X
2,8
VA3x
350
VA5x
350
X
8,3
X
6,8
8
X
7,5
1,6
X
1,7
VA7x
350
10,4
X
9,1
2.5
X
2.6
VA6x
VU6x
350
1000
от 8 до 16,7
X
от 8 до 16,7
от 6,5 до 15
X
от 6,5 до 15
MA1x
MU1x
350
1000
2,8
X
2,8
40
Тип | Толщина, мкм | Предельное относительное отклонение сопротивления в партии от номинального, % | Диапазон измеряемых деформаций1, -1 млн | Рабочий диапазон деформа-1 ций, млн | Номинальная чувствительность | Относительная погрешность чувствительности на партию, % | Диапазон рабочих температур, °С | Интервал термоком пенсации, °С |
Y | 81±22 | ±0,3 ±0,52 ±0,753 ±14 | от -3000 до +3000 | от -50000 до +50000 | 2 | ±15 ±1,5 | от -70 до +200 | от -10 до +120 |
C | 81±12 | ±0,3 | от -3000 до +3000 | от -100000 до +20000 | 2,2 | ±1 | от -200 до +200 | от -200 до +250 |
M | 65±15 | ±0,3 ±0,56 | от -3000 до +3000 | от -15000 до +10000 | 2,2 | ±0,75 ±1,5 | от -200 до +250 | от -200 до +250 |
G | 65±15 | ±0,35 ±14 | от -3000 до +3000 | от -50000 до +20000 | 2 | ±0,75 ±1,5 | от -70 до +200 | от -10 до +120 |
E | 50±15 | ±0,5 | от -3000 до +3000 | от -50000 до +50000 | 2 | ±1 | от -200 до +180 | от -10 до +120 |
D | 81±22 | ±0,3 | от -3000 до +3000 | от -100000 до +100000 | 2 | ±1 | от -70 до +200 | - |
B | 35±10 | ±0,3 | от -3000 до +3000 | от-50000 до +50000 | 2 | ±1 | от -200 до +140 | от -10 до +120 |
F | 95±15 | ±1 | от -3000 до +3000 | от -50000 до +50000 | 2 | ±1,5 | от -40 до +140 | от -10 до +120 |
A | 40±5 | ±0,3 | от -3000 до +3000 | от -50000 до +50000 | 2 | ±1 ±1,5 | от -40 до +200 | от -10 до +120 |
U | 40±5 | ±0,3 | от -3000 до +3000 | от -35000 до +10000 | 2,2 | ±1 ±1,5 | от -40 до +200 | от -10 до +120 |
S | 1100±50 | ±1 | от -3000 до +3000 | от -3000 до +3000 | 2 | ±2 | от -200 до +250 | от -50 до +250 |
Q | 33±10 | ±0,3 | от -3000 до +3000 | от -35000 до +10000 | 2,2 | ±17 ±1,5 | от -40 до +140 | от -10 до +105 |
V | 1500±100 | ±0,5 | от -3000 до +3000 | от -50000 до +20000 | 2 | ±1 | от -30 до +105 | от -10 до +105 |
Примечания:
1 - диапазон измерений согласно ГОСТ 8.543-86 «Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений деформации»;
- для модификаций XY9x, RY9x;
- для модификаций LY5x;
4 - для измерительных решеток с номинальной длиной 0,3 мм и 0,6 мм;
5 - для измерительных решеток с номинальной длиной > 3 мм;
6 - для модификаций TM9, RM9;
- для измерительных решеток с номинальной длиной > 1,5 мм.
наносится на титульный лист паспорта, прилагающегося к партии тензорезисторов фольговых универсальных типов Y, C, M, G, E, D, B, F, A, U, S, Q, V типографским способом.
приведена в таблице 3.
Таблица 3 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Тензорезисторы | в соответствии с заказом | в соответствии с заказом |
Паспорт | - | 1 экз. (на партию) |
Методика поверки | МП ТИнТ 239-2019 | 1 экз. (на партию) |
осуществляется по документу МП ТИнТ 239-2019 «Тензорезисторы фольговые универсальные типов Y, C, M, G, E, D, B, F, A, U, S, Q, V. Методика поверки», утверждённому ООО «ТестИн-Тех» 24.04.2019 г.
Основные средства поверки:
- Рабочие эталоны 1-го разряда по ГОСТ 8.543-86 - установки с балками постоянного сечения, нагружаемыми по схеме чистого изгиба;
- Усилитель измерительный серии QuantumX (регистрационный номер в Федеральном информационном фонде 51385-12);
- Мультиметр 3468А (регистрационный номер в Федеральном информационном фонде 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
ГОСТ Р 52728-2007 Метод натурной тензотермометрии. Общие требования.
ГОСТ 8.543-86 ГСИ. Государственная поверочная схема для СИ деформации Техническая документация «Hottinger Baldwin Messtechnik GmbH», Германия
Зарегистрировано поверок | 5 |
Поверителей | 1 |
Актуальность данных | 21.11.2024 |
