| Номер в госреестре | 76742-19 |
| Наименование СИ | Терминалы абонентские телематические бортового навигационно-связного оборудования системы диспетчерского мониторинга и управления колесными транспортными средствами, специальной техникой и оборудованием |
| Обозначение типа СИ | CAN-WAY |
| Изготовитель | ООО "Вега-Абсолют", г.Новосибирск |
| Год регистрации | 2019 |
| Срок свидетельства | 28.11.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Терминалы абонентские телематические бортового навигационно-связного оборудования системы диспетчерского мониторинга и управления колесными транспортными средствами, специальной техникой и оборудованием CAN-WAY (далее - терминалы) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и GPS, определения на их основе координат местоположения в системах координат WGS-84, скорости, пройденного пути, а также для измерений электрического напряжения постоянного тока.
Принцип действия терминалов основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1 и ГНСС GPS на частоте L1 навигационным модулем ГНСС, а также на измерении электрического напряжения постоянного тока с использованием аналого-цифровых преобразователей методом сравнения с опорным напряжением.
Примечание - Параметры сигналов ГНСС согласно интерфейсного контрольного документа «ГЛОНАСС», редакция 5.1 от 2008; IS-GPS-200D от 07.12.2004.
Конструктивно терминалы состоят из моноблочного корпуса с антенным разъемом, интерфейсными (CAN (2 шт) и microUSB) разъемами, разъемами для SIM карты и microSIM карты и светодиодными индикаторами состояния.
Управление режимами работы терминалов и считывание измеренных данных осуществляется по протоколам EGTS, WIALON IPS, WIALON COMBINE, NDTP, VEGA в режиме GPRS или USB-кабелю (не входит в комплект поставки).
Терминалы выпускаются в следующих модификациях: CAN-WAY B10, CAN-WAY B20, CAN-WAY B30, CAN-WAY B40, CAN-WAY G, которые отличаются программным обеспечением CAN-процессора.

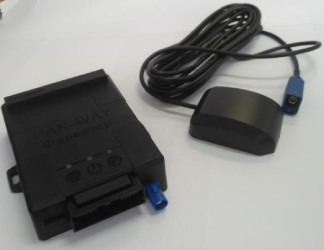

Общий вид терминалов представлен на рисунке 1.
Схемы нанесения знака утверждения типа и пломбировки от несанкционированного доступа приведены на рисунке 2.
антенна ГЛОНАСС/GPS
Рисунок 2 - Схемы нанесения знака утверждения типа и пломбировки от несанкционированного доступа
Терминалы работают под управлением программного обеспечения (ПО). Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | VEGA MT-25 |
| Номер версии (идентификационный номер ПО) | 0.10b rc19 и выше |
| Цифровой идентификатор ПО (контрольная сумма) | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Доверительные границы допускаемой абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГНСС ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе ухудшения точности HDOP<4, м | ±15,0 |
| Доверительные границы допускаемой абсолютной погрешности (при доверительной вероятности 0,95) определения скорости в плане в диапазоне от 0 до 200 км/ч, км/ч | ±1,0 |
| Пределы допускаемой относительной инструментальной погрешности определения пройденного пути в диапазоне от 1 км до 500 км, % | ±1,0 |
| Диапазоны измерений напряжения постоянного тока, В: - внешнего питания - на измерительных входах МФВ1, МФВ2, МФВ3, МФВ4 | от 8 до 42 от 0 до 36 |
| Пределы допускаемой основной (А) абсолютной погрешности измерений напряжения постоянного тока, В | ±(1,7-10-2-Цп* + 0,04) |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока в диапазоне рабочей температуры от -40 °С до +15 °С, В | ±(1,7-10-2-ип* + 0,04) |
| Пределы допускаемой дополнительной погрешности измерений напряжения постоянного тока на каждые 10 °С в диапазоне рабочей температуры св. +25 °С до +85 °С, В | А |
| * ип - измеряемое значение напряжения постоянного тока, В | |
| Наименование характеристики | Значение |
| Напряжение питания от сети постоянного тока, В | от 8 до 42 |
| Габаритные размеры, мм, не более: длина | 85 |
| ширина | 80 |
| высота | 30 |
| Масса, кг, не более | 0,15 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С | от -40 до +85 |
| - относительная влажность окружающего воздуха при температуре +30 °C, %, не более | 85 |
| Нормальные условия эксплуатации: - температура окружающего воздуха, °С | от +15 до +25 |
| - относительная влажность окружающего воздуха при температуре +20 °C, %, не более | от 30 до 80 |
наносится на корпус терминала в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность терминалов
| Наименование | Обозначение | Количество |
| 1 Терминал абонентский телематический бортового навигационно-связного оборудования системы диспетчерского мониторинга и управления колесными транспортными средствами, специальной техникой и оборудованием | CAN-WAY | 1 шт. |
| 2 Антенна ГЛОНАСС/GPS | 1 шт. | |
| 3 Соединительный жгут | 1 шт. | |
| 4 Предохранитель | 1 шт. | |
| 5 Руководство по эксплуатации | 1 шт. | |
| 6 Паспорт | 1 шт. | |
| 7 Методика поверки | 842-19-01 МП | 1 экз. |
осуществляется по документу 842-19-01 МП «Терминалы абонентские телематические бортового навигационно-связного оборудования системы диспетчерского мониторинга и управления колесными транспортными средствами, специальной техникой и оборудованием CAN-WAY. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 24.06.2019 г.
Основные средства поверки:
- имитатор сигналов СН-3803М, регистрационный номер 54309-13 в Федеральном информационном фонде;
- источник питания GPD-74303S, регистрационный номер 49221-12 в Федеральном информационном фонде;
- мультиметр 3458А, регистрационный номер 25900-03 в Федеральном информационном
фонде;
- калибратор многофункциональный 3041R, регистрационный номер 57747-14 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых терминалов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе
Приказ Росстандарта № 2831 от 29.12.2018 г «Об утверждении Государственной поверочной схемы для координатно-временных измерений»
ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»
Терминалы абонентские телематические бортового навигационно-связного оборудования системы диспетчерского мониторинга и управления колесными транспортными средствами, специальной техникой и оборудованием CAN-WAY. Технические условия. ТУ 26.51.20-225-79043515-2018
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
