Эквиваленты сети ESH3-Z6, 76749-19

Эквиваленты сети ESH3-Z6 предназначены для измерений кондуктивных электромагнитных помех от однофазных устройств в низкоомной сети питания.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	76749-19
Наименование СИ	Эквиваленты сети
Обозначение типа СИ	ESH3-Z6
Изготовитель	"Rohde & Schwarz zavod Vimperk, s.r.o.", Чехия
Год регистрации	2019
Срок свидетельства	28.11.2024
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Эквиваленты сети ESH3-Z6 являются однофазными низкоомными эквивалентами сети питания в соответствии с ГОСТ Р 51318.25-2012.

Принцип работы эквивалентов сети ESH3-Z6 заключается в обеспечении передачи питающего напряжения от сети электропитания к испытываемому объекту (техническое средство - источник индустриальных радиопомех), нагрузки объекта на нормированный импеданс, фильтрации сигнала радиопомех и подачи его на выход со стандартизованным сопротивлением 50 Ом для последующего измерения (анализатором спектра, измерительным приемником, селективным вольтметром).

Конструктивно эквиваленты сети ESH3-Z6 выполнены в виде моноблока и не имеют клавиш управления. Разъемы для подключения объекта испытаний и измерительного приемника находятся на передней панели эквивалента сети ESH3-Z6, на задней панели находится разъем для подключения к сети питания.

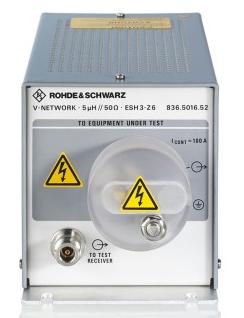

Внешний вид эквивалентов сети ESH3-Z6, место нанесения знака утверждения типа и знака поверки, а также схема пломбировки от несанкционированного доступа приведены на рисунке 1.

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики		Значение
Диапазон рабочих частот, МГц		от 0,1 до 200
Номинальное значение коэффициента калибровки, дБ		0
Допускаемое значение коэффициента калибровки в зависимости от диапазона частот, дБ, не более	от 100 до 150 кГц включ.	1,5
	св. 150 кГц до 100 МГц включ.	1
	св. 100 до 200 МГц	2
Модуль полного входного сопротивления, Ом		см. таблицу 2
Пределы допускаемой относительной погрешности модуля полного входного сопротивления, %		±20

Таблица 2 - Значения модуля полного входного сопротивления

Частота, МГц	Расчетное значение модуля полного входного сопротивления 2расч^ Ом
0,1	3,20
0,15	4,79
0,2	6,37
0,3	9,45
0,4	12,41
0,5	15,23
0,7	20,34
1	26,64
1,5	33,88
2,0	38,26
2,5	40,97
3	42,70
4	44,65
5	45,66
7	46,59
10	47,10
15	47,39
20	47,49
30	47,56
50	47,60
70	47,61
100	47,61
108	47,61
120	47,62
150	47,62
170	47,62
200	47,62

Наименование характеристики	Значение
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре 40 °С, %, не более	от +15 до +35 85
Условия хранения и транспортирования: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 40 °С, %, не более	от -25 до +70 95
Масса, кг, не более	2
Габаритные размеры (длина х ширина х высота), мм, не более	322x122x128
Параметры электропитания: - напряжение постоянного тока, В, не более - напряжение переменного тока, В, не более - частота переменного тока, Гц - максимально допустимый ток, А	600 250 от 0 до 440 100
Средняя наработка на отказ, лет	10

Знак утверждения типа

наносится на переднюю панель эквивалентов сети ESH3-Z6 методом наклейки в соответствии с рисунком 1 и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4- Комплектность средства измерений

Наименование	Обозначение	Количество
Эквивалент сети	ESH3-Z6	1 шт.
Комплект ЗИП		1 компл.
Упаковочная коробка		1 шт.
Руководство по эксплуатации	-	1 экз.
Методика поверки	РТ-МП-6343-441-2019	1 экз.

Поверка

осуществляется по документу РТ-МП-6343-441-2019 «ГСИ. Эквиваленты сети ESH3-Z6. Методика поверки», утвержденному ФБУ «Ростест-Москва» 23 сентября 2019 года.

Основные средства поверки:

- анализатор цепей векторный R&S ZNB8 (регистрационный номер в Федеральном информационном фонде 49105-12).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на переднюю панель эквивалентов сети ESH3-Z6 в соответствии с рисунком 1 или на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 51318.25-2012. Совместимость технических средств электромагнитная. Транспортные средства, моторные лодки и устройства с двигателями внутреннего сгорания.

Характеристики индустриальных радиопомех. Нормы и методы измерений для защиты радиоприемных устройств, размещенных на подвижных средствах

Техническая документация фирмы «Rohde & Schwarz GmbH & Co. KG», Германия
