Ваттметры поглощаемой мощности М2-МВМ, 76751-19

76751-19
Ваттметры поглощаемой мощности М2-МВМ (далее - ваттметры М2-МВМ) предназначены для измерений поглощаемой мощности СВЧ сигналов в стандартизованных коаксиальных и волноводных трактах.
Карточка СИ
Номер в госреестре 76751-19
Наименование СИ Ваттметры поглощаемой мощности
Обозначение типа СИ М2-МВМ
Изготовитель Учреждение образования "Белорусский государственный университет информатики и радиоэлектроники" ("Научно-образовательный инновационный центр СВЧ технологий и их метрологического обеспечения" (Центр 1.9)), Беларусь, г.Минск
Год регистрации 2019
Срок свидетельства 03.10.2022
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Ваттметры поглощаемой мощности М2-МВМ (далее - ваттметры М2-МВМ) предназначены для измерений поглощаемой мощности СВЧ сигналов в стандартизованных коаксиальных и волноводных трактах.

Описание

Принцип действия ваттметра М2-МВМ основан на преобразовании мощности СВЧ сигналов в постоянное напряжение с помощью диодных СВЧ преобразователей с последующим измерением этого напряжения.

Сигнал с диодного СВЧ преобразователя поступает на вход усилителя постоянного тока измерительного блока ваттметров М2-МВМ, который усиливает его до необходимого для устойчивой работы аналого-цифрового преобразователя (далее - АЦП) значения, и затем АЦП преобразуется в цифровой код. Дальнейшая обработка оцифрованного сигнала происходит с помощью программного обеспечения (далее - ПО). Результаты измерений индицируются на дисплее. Структурная схема ваттметров М2-МВМ приведена на рисунке 1.

Ваттметры М2-МВМ обеспечивают измерение мощности СВЧ сигналов, поступающих на их СВЧ вход, с отображением результатов измерений в различных единицах измерений: Вт, мВт, мкВт, дБм, дБ.

В ваттметрах М2-МВМ предусмотрена возможность коррекции результатов измерений мощности СВЧ сигналов с использованием калибровочных данных применяемого диодного СВЧ преобразователя.

Ваттметры М2-МВМ состоят из блока измерительного и диодного СВЧ преобразователя.

Ваттметры М2-МВМ выпускаются в следующих модификациях М2-МВМ-18, М2-МВМ-25, М2-МВМ-37, М2-МВМ-53, М2-МВМ-78, М2-МВМ-118, М2-МВМ-178, которые отличаются диапазоном частот, видом и сечением СВЧ трактов в соответствии с таблицей 1.

Модификация

Диапазон частот, ГГц

Вид и сечение СВЧ тракта, мм

М2-МВМ-18

от 0,01 до 18,00 включ.

коаксиал 7,0х3,4 (50 Ом)

М2-МВМ-25

от 17,44 до 25,95 включ.

волновод 11,0^5,5

М2-МВМ-37

от 25,95 до 37,50 включ.

волновод 7,2 х 3,4

М2-МВМ-53

от 37,50 до 53,57 включ.

волновод 5,2х2,6

М2-МВМ-78

от 53,57 до 78,33 включ.

волновод 3,6 х 1,8

М2-МВМ-118

от 78,33 до 118,10 включ.

волновод 2,4 х 1,2

М2-МВМ-178

от 118,10 до 178,40 включ.

волновод 1,6 х 0,8

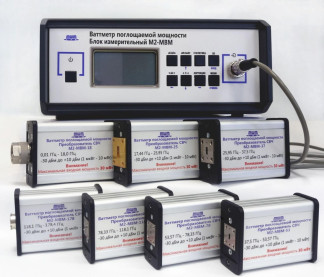

Общий вид ваттметров М2-МВМ приведен на рисунке 2.

Схема пломбирования ваттметров М2-МВМ от несанкционированного доступа представлена на рисунке 3.

Рисунок 3 - Схема пломбирования ваттметров М2-МВМ

Программное обеспечение

ПО ваттметров М2-МВМ состоит из встроенного ПО, реализованного в виде микропроцессорной программы и установленного в блок измерительный изготовителем.

ПО выполняет функции задания режимов работы, обработку входного напряжения и отображения значений измеряемой мощности.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные (признаки) ПО ваттметров М2-МВМ

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

PowerMeter 2.5

Номер версии

(идентификационный номер) ПО

не ниже 2.6.5

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 3 - Метрологические характеристики ваттметров М2-МВМ

Наименование характеристики

Значение

Диапазон рабочих частот, ГГц

от 0,01 до 178,40 включ.

Диапазон измерений поглощаемой мощности, мВт

от 0,001 до 10 включ.

Пределы допускаемой основной относительной погрешности измерений поглощаемой мощности, %:

-    в диапазоне частот от 0,01 до 12,00 ГГц (включительно) на пределах измерений 100 мкВт, 1 мВт, 10 мВт

-    в диапазоне частот от 12,00 до 37,50 ГГц (включительно) на пределах измерений 100 мкВт, 1 мВт, 10 мВт

-    в диапазоне частот от 37,50 до 78,33 ГГц (включительно) на пределах измерений 1 мВт, 10 мВт

-    в диапазоне частот от 78,33 до 178,40 ГГц (включительно) на пределах измерений 1 мВт, 10 мВт

-    в диапазоне частот от 37,50 до 178,40 ГГц (включительно) на пределе измерений 100 мкВт

±[4 + 0,1-(Рк/Рх - 1)] ±[6 + 0,1-(РКРх - 1)] ±[6 + 0,2-(Рк/Рх - 1)] ±[10 + 0,1-(Рк/Рх - 1)] ±[15 + 0,25-(Рк/Рх - 1)]

* где Рк - конечные значения пределов измерения (100 мкВт, 1 мВт, 10 мВт) Рх - измеренное значение мощности

Наименование характеристики

Значение

Пределы допускаемой дополнительной относительной погрешности измерений поглощаемой мощности, вызванной отклонением температуры окружающего воздуха от нормальных условий применения на 10 °С, %

±1

КСВН входа диодного СВЧ преобразователя, не более

1,40

Мощность сигнала калибровки на переменном токе синусоидальной формы частотой 50 МГц при сопротивлении нагрузки 50 Ом, мВт

1,00±0,01

Разрешающая способность измерений поглощаемой мощности, мкВт

0,01

Время установления показаний цифрового табло до значений 95 % от установившегося уровня, с, не более

1

Время готовности после включения питания, мин, не более

10

Время непрерывной работы в рабочих условиях применения, ч, не менее

8

Таблица 4 - Основные технические характеристики ваттметров М2-МВМ

Наименование характеристики

Значение

Тип входного СВЧ соединителя диодного СВЧ преобразователя

приведен в таблице 5

Параметры электрического питания:

-    напряжение переменного тока, В

-    частота переменного тока, Гц

230±23

50±1

Потребляемая мощность, В-А, не более

8

Степень защиты, обеспечиваемой оболочкой, по ГОСТ

14254-2015

IP20

Габаритные размеры блока измерительного, мм, не более:

- длина

270

- ширина

260

- высота

118

Габаритные размеры диодных СВЧ преобразователей, мм,

не более:

- длина

133

- ширина

63

- высота

38

Масса блока измерительного, кг, не более

4,0

Масса диодных СВЧ преобразователей, кг, не более:

- М2-МВМ-18 (ГЛЮИ.434881.003)

0,40

- М2-МВМ-25 (ГЛЮИ.434881.004)

0,38

- М2-МВМ-37 (ГЛЮИ.434881.005)

0,38

- М2-МВМ-53 (ГЛЮИ.434881.006)

0,34

- М2-МВМ-78 (ГЛЮИ.434881.007)

0,34

- М2-МВМ-118 (ГЛЮИ.434881.008)

0,34

- М2-МВМ-178 (ГЛЮИ.434881.009)

0,34

Нормальные условия применения:

-    температура окружающего воздуха, оС

-    атмосферное давление, кПа (мм рт. ст.)

-    относительная влажность, %

от +15 до +25

от 84 до 106 (от 630 до 795) от 30 до 80

Наименование характеристики

Значение

Рабочие условия применения:

о/~'

-    температура окружающего воздуха, С

-    атмосферное давление, кПа (мм рт. ст.)

-    относительная влажность при 25 оС, %, не более

от +5 до +40

от 84,0 до 106,4 (от 630 до 798) 90

Таблица 5 - Тип диодного СВЧ преобразователя, его обозначение, вид и сечение СВЧ тракта

Тип диодного СВЧ преобразователя

Обозначение

Диапазон частот, ГГц

Вид и сечение СВЧ тракта, мм

М2-МВМ-18

ГЛЮИ.434881.003

0,01 - 17,44

Коаксиал 7,0x3,04 (50 Ом)

М2-МВМ-25

ГЛЮИ.434881.004

17,44 - 25,95

Волновод 11,0x5,5

М2-МВМ-37

ГЛЮИ.434881.005

25,95 - 37,50

Волновод 7,2 х 3,4

М2-МВМ-53

ГЛЮИ.434881.006

37,50 - 53,57

Волновод 5,2х2,6

М2-МВМ-78

ГЛЮИ.434881.007

53,57 - 78,33

Волновод 3,6х1,8

М2-МВМ-118

ГЛЮИ.434881.008

78,33 - 118,10

Волновод 2,4 х 1,2

М2-МВМ-178

ГЛЮИ.434881.009

118,10 - 178,40

Волновод 1,6х0,8

Знак утверждения типа

наносится на титульный лист документов «Ваттметры поглощаемой мощности М2-МВМ. Руководство по эксплуатации ГЛЮИ.411118.014 РЭ» и «Ваттметры поглощаемой мощности М2-МВМ. Формуляр ГЛЮИ.411118.014 ФО» компьютерным или типографским способом, на переднюю панель блока измерительного методом шелкографии.

Комплектность

Таблица 4 - Комплектность ваттметров М2-МВМ

Наименование

Обозначение

Количество

Ваттметр поглощаемой мощности* М2-МВМ-

ГЛЮИ.411118.014-(01; 02;

-

(18; 25; 37; 53; 78; 118; 178) в составе:

03; 04; 05; 06; 07)

- блок измерительный

ГЛЮИ.434881.002

1 шт.

- диодный СВЧ преобразователь М2-МВМ-18

ГЛЮИ.434881.003

1 шт.*

- диодный СВЧ преобразователь М2-МВМ-25

ГЛЮИ.434881.004

1 шт.*

- диодный СВЧ преобразователь М2-МВМ-37

ГЛЮИ.434881.005

1 шт.*

- диодный СВЧ преобразователь М2-МВМ-53

ГЛЮИ.434881.006

1 шт.*

- диодный СВЧ преобразователь М2-МВМ-78

ГЛЮИ.434881.007

1 шт.*

- диодный СВЧ преобразователь М2-МВМ-118

ГЛЮИ.434881.008

1 шт.*

- диодный СВЧ преобразователь М2-МВМ-178

ГЛЮИ.434881.009

1 шт.*

- кабель сетевой

AN23-1000

1 шт.

- кабель USB

E187275

1 шт.

- предохранитель 1 А, 250 В

FS-52-G-F-1/250

1 шт.

Руководство программиста

375.ГЛЮИ.00015-01 33 01

CD-ROM

«Команды управления работой измерителя

мощности М2-МВМ»

Руководство по эксплуатации

ГЛЮИ.411118.014 РЭ

1 экз.

Формуляр

ГЛЮИ.411118.014 ФО

1 экз.

Упаковка

ГЛЮИ.321341.011

1 шт.

* - вариант поставки ваттметра М2-МВМ (диодного СВЧ преобразователя) указывается при

поставке

Поверка

осуществляется по документу ГОСТ 8.569-2000 «Государственная система обеспечения единства измерений. Ваттметры СВЧ малой мощности диапазоне частот 0,02-178,6 ГГц. Методика поверки и калибровки».

Основные средства поверки в соответствии с разделом 4 «Средства поверки» ГОСТ 8.569-2000.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого измерителя мощности с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационных документах.

Нормативные документы

ГОСТ 8.569-2000 Государственная система обеспечения единства измерений. Ваттметры СВЧ малой мощности диапазоне частот 0,02-178,6 ГГц. Методика поверки и калибровки

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ТУ BY 100363945.031-2017 Ваттметр поглощаемой мощности М2-МВМ. Технические условия

76751-19
Номер в ГРСИ РФ:
76751-19
Производитель / заявитель:
Учреждение образования "Белорусский государственный университет информатики и радиоэлектроники" ("Научно-образовательный инновационный центр СВЧ технологий и их метрологического обеспечения" (Центр 1.9)), Беларусь, г.Минск
Год регистрации:
2019
Cрок действия реестра:
03.10.2022
