| Номер в госреестре | 76761-19 |
| Наименование СИ | Анализаторы радиокоммуникационные |
| Обозначение типа СИ | MT8821C |
| Изготовитель | "Anritsu Corporation", Япония |
| Год регистрации | 2019 |
| Срок свидетельства | 28.11.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы радиокоммуникационные MT8821C (далее - анализаторы) предназначены для измерения амплитудно-частотных характеристик радиотехнических сигналов и анализа функционирования систем мобильной радиосвязи.
Анализаторы имеют в своем составе высокочастотные передающую (генераторы сигналов) и приемную (анализаторы сигналов) части, опорный генератор синхронизации, управляющий контроллер.
Анализаторы выпускаются в модификациях, которые отличаются набором установленных по предварительному заказу аппаратных и программных опций, предназначенных для измерений и анализа сигналов различных стандартов радиосвязи.
Диапазон частот анализаторов в базовом исполнении составляет от 300 до 3800 МГц, который по заказу может быть расширен до 6000 МГц. Дополнительно могут быть установлены генератор и анализатор низкочастотных сигналов.
Перечень аппаратных и основных программных опций приведен в таблице 1.
Таблица 1 - Перечень аппаратных и основных программных опций
| Обозначение | Наименование | Примечания |
| 1 | 2 | 3 |
| АППАРАТНЫЕ ОПЦИИ | ||
| MT8821C-001 | Модуль W-CDMA | |
| MT8821C-002 | Модуль TDMA | |
| MT8821C-003 | Модуль CDMA2000 | |
| MT8821C-005 | Модуль 1xEV-DO | при наличии MT8821C-003 |
| MT8821C-007 | Модуль TD-SCDMA | при наличии MT8821C-001 |
| MT8821C-008 | Модуль LTE | |
| MT8821C-011 | Модуль генератора/анализатора низкочастотных сигналов | |
| MT8821C-012 | Вторая группа для параллельного тестирования | добавляет группу «Phone2» |
| MT8821C-019 | Расширенный диапазон частот до 6000 МГц | |
| MT8821C-025 | 2-й генератор для группы «Phone1» | |
| MT8821C-026 | 3-й генератор для группы «Phone1» | при наличии MT8821C-025 |
| MT8821C-027 | 4-й генератор для группы «Phone1» | при наличии MT8821C-026 |
| MT8821C-028 | 2-й генератор для группы «Phone2» | при наличии MT8821C-012 |
| MT8821C-029 | 3-й генератор для группы «Phone2» | при наличии MT8821C-028 |
| MT8821C-030 | 4-й генератор для группы «Phone2» | при наличии MT8821C-029 |
| MT8821C-043 | Измерение параметра смещения по времени для устройств стандарта CDMA2000 | при наличии MT8821C-003 и MX882102C |
| ОСНОВНЫЕ ПРОГРАММНЫЕ ОПЦИИ | ||
| MX882100C | Измерение параметров сигналов W-CDMA | при наличии MT8821C-001 |
| MX882170C | Опция шифрования сигналов W-CDMA | при наличии MX882100C |
| MX882101C | Измерение параметров сигналов GSM | при наличии MT8821C-002 |
| MX882102C | Измерение параметров сигналов CDMA2000 | при наличии MT8821C-003 |
| 1 | 2 | 3 |
| MX882106C | Измерение параметров сигналов 1xEV-DO | при наличии MT8821C-005 и MX882102C |
| MX882107C | Измерение параметров сигналов TD-SCDMA | при наличии MT8821C-007 |
| MX882112C | Измерение параметров сигналов LTE FDD | при наличии MT8821C-008 |
| MX882113C | Измерение параметров сигналов LTE TDD | при наличии MT8821C-008 |
| MX882115C | Тестирование IP трафика в сети W-CDMA HSPA Evolution | при наличии MT8821C-008 |
| MX882116C | Измерение параметров сигналов LTE Cat. M1 | при наличии MT8821C-008 |
| MX882117C | Измерение параметров сигналов NB-IoT | при наличии MT8821C-008 |
| MX882120C | Измерения по списку параметров | |
| MX882132C | Упрощенный анализ сигналов CDMA2000 | |
| MX882136C | Упрощенный анализ сигналов 1xEV-DO | |
| MX882142C | Упрощенный анализ сигналов LTE FDD | |
| MX882143C | Упрощенный анализ сигналов LTE TDD | |
| MX882164C | Тестирование систем LTE VoLTE Echoback | при наличии MX882112C для LTE FDD, MX882113C для LTE TDD |
Управление работой анализаторов осуществляется с лицевой панели или дистанционно по интерфейсам GPIB (IEEE488.2) и Ethernet (10/100/1000Base-T).

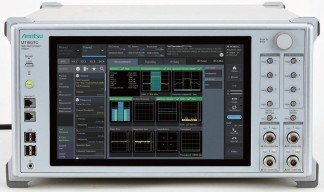

Конструктивно анализаторы выполнены в виде настольного моноблока. Общий вид анализаторов со стороны лицевой панели показан на рисунке 1, общий вид со стороны задней панели с обозначением места нанесения знака утверждения типа и знака поверки, а также схемы пломбировки от несанкционированного доступа представлены на рисунке 2.
Программное обеспечение установлено на внутренний контроллер, его метрологически значимая часть служит для задания режимов работы, параметров передачи и приема сигналов, и отображения измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | MT8821C Firmware |
| Номер версии (идентификационный номер) | не ниже 30.80 |
Метрологические и технические характеристики представлены в таблицах 3 и 4.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| ОПОРНЫЙ генератор | |
| Частота, МГ ц | 10 |
| Пределы допускаемой относительной погрешности частоты при выпуске из производства или после подстройки при температуре (25 ±5) °С | ±2,2-10'8 |
| Относительный годовой дрейф частоты, не более | ±1,0-10'7 |
| Значения частоты сигнала на входе внешней синхронизации, МГц | 10 ±1-10-5 13 ±1,3-10-5 |
| 1 | 2 |
| ПЕРЕДАЮЩАЯ ЧАСТЬ (ГЕНЕРАТОРЫ ВЫСОКОЧАСТОТНЫХ СИГНАЛОВ TX) | |
| Диапазон частот, МГц | |
| базовое исполнение | от 30 до 3800 |
| с опцией МТ8821С-019 | от 30 до 6000 |
| Разрешение по частоте, Г ц | 1,0 |
| Диапазон установки уровня мощности, дБм | |
| ТХ1 на выходе портов «MAIN» | от -140 до -10 |
| ТХ2, ТХЗ, ТХЗ, ТХ4 на выходе портов «MAIN» | от -140 до -16 |
| ТХ1, ТХ2, ТХЗ, ТХЗ, ТХ4 на выходе портов «AUX» | от -125 до +5 |
| Разрешение по уровню мощности, дБ | 0,1 |
| Пределы допускаемой относительной погрешности уровня мощности, дБ 2> | |
| на частотах F < 350 МГц | ±1,5 |
| на частотах 350 МГц < F < 3800 МГц | ±1,0 |
| на частотах 3800 МГц < F < 6000 МГц | ±1,3 |
| Относительный уровень негармонических помех, дБ, не более 3) | -30 |
| Относительный уровень гармоник, дБ, не более | -25 |
| И С Х НН НЫ Т О Т С А Ч О К О С нн Ы В нн Ы Р О Т А ОО НАЛ Ь( Т С ПРИ | ГНАЛОВ) |
| Диапазон частот, МГц | |
| опции МТ8821 С-001/002/003/005/007 | от 350 до 2700 |
| опция МТ8821 С-008 в базовом исполнении | от 400 до 3800 |
| опция МТ8821 С-008 с опцией МТ8821С-019 | от 400 до 6000 |
| опция МТ8821 С-008 с опцией МХ882115С | от 350 до 2700 |
| Диапазон установки опорного уровня мощности, дБм | |
| опции МТ8821 С-001/003/005 | от -65 до ±35 |
| опция МТ8821 С-002 | от -30 до ±40 |
| опция МТ8821 С-007 | от -70 до ±35 |
| опция МТ8821С-008 с опциями МХ882112С/13С/42С/43С | от -60 до ±35 |
| опция МТ8821 С-008 с опцией МХ882115С | от -65 до +35 |
| Разрешение по уровню мощности, дБ | 0,1 |
| Пределы допускаемой относительной погрешности измерения уровня мощности Р, дБ | |
| опции Y1T8821 С-001/003/005/007. опция МТ8821 С-008 с опцией Y1X882115С 4) | |
| Р > -30 дБм | ±0,5 |
| -55 дБм < Р < -30 дБм | ±0,7 |
| Р < -55 дБм опция МТ8821 С-002 во всем диапазоне уровней мощности4^ ............................опция МТ8821 С-008 с опциями Y1X882112С/13(742С/43С........................................................................ на частотах до 3800 МГц включ. 4) | ±0,9 ±0,5 |
| Р > -20 дБм | ±0,5 |
| -50 дБм < Р < -20 дБм | ±0,7 |
| Р < -50 дБм | ±0,9 |
| 1) Здесь и далее дБм обозначает уровень мощности в дБ относительно 1 мВт 2) При температуре от 10 до 40 °C после автоподстройки (внутренней калибровки) 3) При отстройке более 100 кГц от частоты сигнала, типовое справочное значение 4) При температуре от 10 до 40 °C после автоподстройки (внутренней калибровки) | |
| 1 | 2 |
| опция MT8821C-008 с опциями MX8821 12C/13C/42C/43C и MT8821C-019 на частотах св. 3800 до 6000 ГТц включ. ^ | |
| Р > -20 дБм | ±0,7 |
| -50 дБм < Р < -20 дБм | ±0,9 |
| Р < -50 дБм | ±1Д |
| Нелинейность измерения мощности 2) при минимальном уровне мощности Pmin, дБ, не более | |
| опции МТ8821 С-001/003/005/007, опция МТ8821С-008 с опцией МХ882 Pmin > -55 дБм -65 дБм < Pmin < -55 дБм | 1115С ±0,2 ±0,4 |
| опция МТ8821С-002, Р > -30 дБм | ±0,2 |
| опция МТ8821С-008 с опциями МХ882112С/13С/42С/43С | |
| Р > -50 дБм | ±0,2 |
| -60 дБм < Р < -50 дБм | ±0,4 |
| ГЕНЕРАТОР НИЗКОЧАСТОТНЫХ СИГНАЛОВ 3) | |
| Диапазон частот, Гц | от 30 до 10000 |
| Пределы допускаемой абсолютной погрешности установки частоты, Гц | (F-5F + 0,1) 4) |
| Выходное сопротивление, Ом, не более | 1,0 |
| Максимальная сила тока в нагрузке, мА | 100 |
| Диапазон установки амплитуды напряжения (пик), В | от 0 до 5 |
| Разрешение установки амплитуды напряжения Upeak, мВ | |
| Upeak <50 мВ 50 мВ < Upeak < 500 мВ Upeak > 500 мВ | 0,01 ОД 1,0 |
| Пределы допускаемой относительной погрешности установки амплитуды напряжения Upeak на частотах F, дБ | |
| Upeak > 10 мВ, F < 50 Гц | ±0,3 |
| Upeak > 10 мВ, F > 50 Гц | ±0,2 |
| Коэффициент гармоник напряжения с амплитудой Upeak на частотах F, дБ | |
| Upeak >70 мВ | -54 |
| Upeak > 500 мВ, F < 5 кГц | -60 |
| ровки) )], где P1 и P2 -м - измеренные >, MT8821C-003, ного генератора | |
| 1) При температуре от 20 до 30 °C после автоподстройки (внутренней калиб 2) Нелинейность 5 определяется по формуле 5 = [^изм - P2изм)/(P1 - P2 значения двух уровней мощности на входе приемника, P1изм и P2roi приемником значения этих уровней мощности, (P1 - P2) < 40 дБ 3) Опция MT8821C-011 с одной из опций MT8821C-001, MT8821C-002 MT8821C-007 4) F - значение частоты, 5F - относительная погрешность частоты опор (параметры погрешности указаны в начале таблицы 3) | |
| 1 | 2 |
| АНАЛИЗАТОР НИЗКОЧАСТОТНЫХ СИГНАЛОВ 1) | |
| Диапазон частот, Гц | от 50 до 10000 |
| Пределы допускаемой абсолютной погрешности измерения частоты, Гц | (F-5F + 0,5) 2) |
| Входное сопротивление, кОм | 100 |
| Диапазон измерения амплитуды напряжения (пик), В | от 0,001 до 5 |
| Разрешение измерения амплитуды напряжения Upeak, мВ | |
| Upeak <50 мВ | 0,01 |
| 50 мВ < Upeak < 500 мВ | ОД |
| Upeak > 500 мВ | 1,0 |
| Пределы допускаемой относительной погрешности измерения амплитуды напряжения Upeak на частотах F, дБ | |
| Upeak > 1 мВ, F > 1 кГц | ±0,4 |
| Upeak > 10 мВ, F > 50 Гц | ±0,2 |
| Минимальное значение измеряемого коэффициента гармоник напряжения с амплитудой Upeak на частоте 1 кГц, дБ | |
| 10 мВ < Upeak < 50 мВ | -46 |
| 50 мВ < Upeak < 1 В | -54 |
| Upeak > 1 В | -60 |
| >, MT8821C-003, ного генератора | |
| 1) Опция MT8821C-011 с одной из опций: MT8821C-001, MT8821C-002 MT8821C-007 2) F - значение частоты, 5F - относительная погрешность частоты опор (параметры погрешности указаны в начале таблицы 3) | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Тип высокочастотных соединителей | |
| порты «MAIN» | N(f) |
| порты «AUX» | SMA(f) |
| Напряжение сети питания частотой 50 Гц | от 200 до 240 |
| Потребляемая мощность, В-А, не более | 1200 |
| Габаритные размеры (ширина х высота х глубина), мм | 426x222x578 |
| Масса, кг, не более | 40 |
| Рабочие условия применения | |
| температура окружающей среды, °C | от 5 до 40 |
| относительная влажность воздуха, %, не более | 90 (без конденсата) |
наносится на заднюю панель корпуса анализаторов в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
представлена в таблице 5.
| Наименование и обозначение | Кол-во |
| Анализатор радиокоммуникационный MT8821C | 1 шт. |
| Опции | по заказу |
| Кабель сетевой | 1 шт. |
| Накопитель USB с документацией | 1 шт. |
| Руководство по эксплуатации M-W3753AE-14.0.RUS | 1 шт. |
| Методика поверки MT8821C/МП-2019 | 1 шт. |
осуществляется по документу MT8821C/МП-2019 «ГСИ. Анализаторы радиокоммуникационные MT8821C. Методика поверки», утвержденному АО «АКТИ-Мастер» 14.09.2019 г.
Основные средства поверки:
- стандарт частоты рубидиевый FS725, регистрационный номер 45344-10;
- частотомер универсальный Tektronix FCA3000, регистрационный номер 51532-12;
- преобразователь измерительный NRP-Z21, регистрационный номер 37008-08;
- анализатор сигналов MS2830A с опциями 008 и 043, регистрационный номер 45345-10;
- генератор сигналов MG3710A с опцией 036, регистрационный номер 55303-13;
- мультиметр 3458A, регистрационный номер 25900-03;
- калибратор универсальный 9100 с опцией 250, регистрационный номер 25985-09;
- измеритель нелинейных искажений автоматический С6-11, регистрационный номер 9081-83.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится заднюю панель корпуса анализаторов в виде наклейки (место нанесения показано на рисунке 2) и/или на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к анализаторам радиокоммуникационным MT8821C
Государственная поверочная схема для средств измерений времени и частоты (утверждена приказом Росстандарта от 31.07.2018 г. № 1621)
ГОСТ Р 8.562-2007 ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний
Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-1 до 2-109 Гц (утверждена приказом Росстандарта от 29.05.2018 г. № 1053)
