Осциллографы цифровые MSO4, 76763-19

76763-19
Осциллографы цифровые серии MSO4 (далее - осциллографы) предназначены для измерения и анализа амплитудных и временных параметров электрических сигналов.
Карточка СИ
Номер в госреестре 76763-19
Наименование СИ Осциллографы цифровые
Обозначение типа СИ MSO4
Изготовитель Компания "Tektronix (China) Co., Ltd.", Китай
Год регистрации 2019
Срок свидетельства 28.11.2024
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Осциллографы цифровые серии MSO4 (далее - осциллографы) предназначены для измерения и анализа амплитудных и временных параметров электрических сигналов.

Описание

Принцип действия осциллографов основан на применении высокоскоростных аналогоцифровых преобразователей напряжения входного электрического сигнала в цифровой код в реальном времени. Преобразованный в цифровой код сигнал отображается на цветном жидкокристаллическом дисплее с сенсорным управлением в виде осциллограмм, эпюр, диаграмм и спектрограмм, на которых задаются параметры измерений амплитудных и временных параметров. Синхронизация осуществляется от внутреннего опорного генератора или от внешнего источника.

Серия осциллографов MSO4 включает в себя модификацию MSO44 с четырьмя входными аналоговыми каналами и модификацию MSO46 с шестью аналоговыми каналами.

К каждому аналоговому входу может быть подключен миниатюрный восьмиканальный логический пробник TLP058 для реализации функции логического анализатора цифровых сигналов. По заказу поставляются также аналоговые пробники различных типов.

Осциллографы имеют функции частотомера и цифрового вольтметра для каждого аналогового канала. Дополнительно по заказу может быть установлен встроенный одноканальный генератор сигналов произвольной формы (опция 4-AFG).

Каждая модификация осциллографов имеет 5 частотных опций 4-BW с различными значениями полосы пропускания. В обозначениях опций цифры после букв BW указывают верхнюю частоту полосы пропускания в МГц: 200; 350; 500; 1000; 1500.

Программные опции, устанавливаемые по заказу, позволяют выполнять анализ сигналов в телекоммуникационных и автомобильных системах.

Управление режимами работы и параметрами измерений производится вручную с лицевой панели, либо дистанционно по интерфейсам USB, LAN (Ethernet).

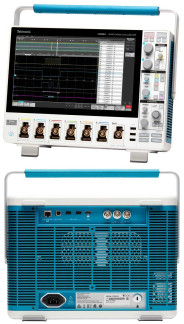

Конструктивно осциллографы выполнены в виде моноблока в настольном исполнении. Общий вид осциллографов и вид задней панели показан на рисунках 1 и 2, общий вид логических пробников TLP058 - на рисунке 3, место нанесения знака утверждения типа и знака поверки - на рисунке 4. Схема пломбирования указана на рисунке 2.

Программное обеспечение

Программное обеспечение, установленное на внутренний контроллер, служит для управления режимами работы осциллографов, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование

MSO4 Firmware

Номер версии (идентификационный номер)

не ниже 1.18

Технические характеристики

представлены в таблицах 2 и 3.

Наименование характеристики

Значение

1

2

АНАЛОГОВЫЕ КАНАЛЫ

Количество каналов

MS044

4

MS046

6

Максимальная скорость выборки (частота дискретизации), ГГ ц

6,25

Разрешение АЦП, бит

от 8 до 16 1)

Максимальное количество записи отсчетов в память стандартное исполнение опция 4-RL-1

31,25-106 62,5-10б

Коэффициент развертки

от 200 пс/дел до 1000 с/дел

Входное сопротивление Rвх

(1 ±0,01) МОм (50 ±0,5) Ом

Количество делений вертикальной шкалы

10 (±5 от центра)

Коэффициент отклонения Ко, в последовательности 1-2-5, или R.bx = 1 МОм Rbx = 50 Ом

произвольно по выбору от 0,5 мВ/дел до 10 В/дел от 0,5 мВ/дел до 1 В/дел 25

Пределы допускаемой относительной погрешности коэффициента отклонения, %

Ко = 1 мВ/дел, Rbx = 1 МОм

±2,0

Ко = 1 мВ/дел, Rbx = 50 Ом

±2,5

Ко > 2 мВ/дел

±1,0

Диапазон установки постоянного напряжения смещения Ucm, В

Rbx = 1 МОм

Ко < 63 мВ/дел

±1

64 мВ/дел < Ко < 999 мВ/дел

±10

Ко > 1 В/дел

±100

Rbx = 50 Ом

Ко < 99 мВ/дел

±1

Ко >100 мВ/дел

±10

Пределы допускаемой абсолютной погрешности установки постоянного напряжения смещения, В

±(0,005/Цсм + 0,2-Ко-дел) 4)

Верхняя частота полосы пропускания (Rbx = 50 Ом, по уровню напряжения 0,707), МГц

опция 4-BW-200

200

опция 4-BW-350 опция 4-BW-500 опция 4-BW-1000

350

500

1000

опция 4-BW-1500

1500

1)    От минимума 8 бит при скорости выборки 6,25 ГГц до максимума 16 бит при скорости выборки 125 МГц.

2)    Ко = 0,5 мВ/дел является программным цифровым масштабным преобразованием Ко = 1 мВ/дел или Ко = 2 мВ/дел в зависимости от настроек.

3)    При температуре не более 30 °С после выполнения процедуры компенсации сигнального тракта (SPC).

4)    ±(0,005-Шм + 0,2-Ко-дел) для ^ = 0,5 мВ/дел

1

2

Частота опорного генератора, МГц

10

Пределы допускаемой относительной погрешности частоты опорного генератора 50 при выпуске из производства или после подстройки при температуре 25 °С

±5 10'7

Пределы допускаемого относительного дрейфа частоты опорного генератора за один год

±1,5-10'6

Пределы допускаемой дополнительной погрешности в рабочем диапазоне температур (от 0 до 50 °C) 1)

±5 10-7

КАНАЛЫ ЛОГИЧЕСКОГО АНАЛИЗАТОРА

Количество каналов на один аналоговый входной канал 2)

8

Диапазон установки порогов срабатывания по напряжению Цп, В

±40

Разрешение порогов срабатывания по напряжению, мВ

10

Пределы допускаемой абсолютной погрешности установки порогов срабатывания по напряжению, В 2)

±(0,03 •Цп + 0,1)

ЦИФРОВОЙ ВОЛЬТМЕТР

Диапазон измерений напряжения

±5-Ко-дел

Пределы допускаемой абсолютной погрешности измерения постоянного напряжения

±[(0,015-Ц - Цсм) + 0,005-Цсм + 0,1-Ко-дел)] 3)

Пределы допускаемой относительной погрешности измерения переменного напряжения (скз) на частотах от 40 Гц до 1 кГц, %

±2

ЧАСТОТОМЕР

Диапазон измерений частоты

от 10 Гц до Fmax 4)

Минимальная амплитуда входного напряжения, мВ (п-п)

8 или (2-Ко-дел), что больше

Количество разрядов индикации

8

Пределы допускаемой абсолютной погрешности измерения частоты

±(5F-F + 1 е.м.р.) 5)

ГЕНЕРАТОР СИГНАЛОВ ПРОИЗВОЛЬНОЙ ФОРМЫ (ОПЦИЯ 6-AFG)

Форма сигнала: Arbitrary, Sine, Square, Pulse, Ramp, Triangle, DC, Gaussian, Lorentz, Exponential rise/fall, Sin(x)/x, Random noise, Haversine, Cardiac

Максимальная частота дискретизации, МГц

250

Максимальное количество точек сигнала произвольной формы

1,28105

Диапазон частот сигналов Sine

Square, Pulse

от 0,1 Гц до 50 МГц от 0,1 Гц до 25 МГц

Ramp, Triangle

от 0,1 Гц до 500 кГц

Gaussian, Lorentz, Haversine, Exponential rise/fall

до 5 МГц

Sin(x)/x

до 2 МГц

1)    Типовое справочное значение.

2)    При использовании пробника TLP058.

3)    Ц - измеряемое значение напряжения, Цсм - напряжение смещения (указано на листе 4).

4)    Fmax - верхняя частота полосы пропускания.

5)    F - измеряемое значение частоты, 5F - относительная погрешность частоты опорного генератора с учетом временного дрейфа, е.м.р.- единица младшего разряда индикации.

1

2

Пределы допускаемой относительной погрешности частоты F (Si F < 10 кГц F > 10 кГц

ne, Square, Pulse, Ramp) : 1.3-10'1 : 5 1 О'5

Сопротивление нагрузки (по выбору)

50 Ом; > 1 МОм (Hi-Z)

Диапазон установки амплитуды напряжения (п-п) синусоидального сигнала, В

сопротивление нагрузки 50 Ом

от 0,01 до 2,5

сопротивление нагрузки > 1 МОм (Hi-Z)

от 0,02 до 5

Диапазон установки постоянного напряжения смещения Ucm, В сопротивление нагрузки 50 Ом сопротивление нагрузки 1 МОм

±2,5

±5

Пределы допускаемой абсолютной погрешности установки постоянного напряжения смещения ДЦсм, В

±(0,015^см + 0,001)

Пределы допускаемой абсолютной погрешности установки амплитуды напряжения U (п-п) на частоте 1 кГц, В

±(0,015-U +0,015 •Шм + 0,001)

Неравномерность амплитудно-частотной характеристики синусоидального сигнала относительно уровня напряжения на частоте 1 кГц на частотах F, дБ, не более ^

F < 1 кГц

±0,5

F > 1 кГц

±1,5 2)

ВЫХОД СИНХРОНИЗАЦИИ AUX OUT

Частота сигнала прямоугольной формы: частота внутреннего опорного генератора или внешней синхронизации, частота триггера осциллографа либо генератора сигналов 5-AFG

Верхний уровень сигнала, В, не менее

сопротивление нагрузки 50 Ом

1,0

сопротивление нагрузки > 1 МОм

2,5

Нижний уровень сигнала, В, не более

сопротивление нагрузки 50 Ом

0,25

сила тока в нагрузке не более 4 мА

0,7

1)    Типовое справочное значение.

2)    Амплитуда напряжения U (п-п) < 20 мВ.

Таблица 3 - Основные технические характеристики

Частота сети питания, Гц

50; 400

Напряжение сети питания, В

частота 50 Гц

от 90 до 264

частота 400 Гц

от 103,5 до 126,5

Потребляемая мощность, Вт, не более

400

Габаритные размеры, мм

ширина

405

глубина

155

высота

249

Масса, кг, не более

7,6

Рабочие условия применения

температура окружающего воздуха, °С

от 0 до 50

относительная влажность воздуха, %

от 5 до 90 при температуре до 40 °C

Знак утверждения типа

наносится на лицевую панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

представлена в таблице 4.

Таблица 4 - Комплектность осциллографов

Наименование и обозначение

Кол-во

Осциллограф цифровой серии MSO4 модификация MSO44/MSO46 с частотной опцией по заказу: 4-BW-200/4-BW-350/4-BW-500/4-BW-1000/4-BW-1500

1 шт.

Аппаратные опции 4-AFG, 4-RL-1

по заказу

Пробники логического анализатора TLP058 (1 шт. на канал)

по заказу

Аналоговые пробники

по заказу

Программные опции

по заказу

Кабель сетевой

1 шт.

Кейс для переноски

по заказу

Руководство по эксплуатации 077-1511-00

1 шт.

Методика поверки MSO4/МП-2019

1 шт.

Поверка

осуществляется по документу MSO4/МП-2019 «ГСИ. Осциллографы цифровые серии MSO4. Методика поверки», утвержденному АО «АКТИ-Мастер» 14.10.2019 г.

Основные средства поверки:

-    калибратор осциллографов 9500B с активной головкой 9530, регистрационный номер 45344-10;

-    частотомер универсальный Tektronix FCA3000, регистрационный номер 51532-12;

-    стандарт частоты рубидиевый FS725, регистрационный номер 45344-10;

-    мультиметр цифровой 2000; рег. № 25787-08;

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится лицевую панель корпуса осциллографов в виде наклейки и/или на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к осциллографам цифровым серии MSO4

ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы

ГСИ. Государственная поверочная схема для средств измерений времени и частоты (приказ Росстандарта от 31.07.2018 г. № 1621)

ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний

ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-1 до 2-109 Гц (приказ Росстандарта от 29.05.2018 г. № 1053)
