| Номер в госреестре | 76768-19 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | EPR20Z |
| Изготовитель | "Wattsud, L.E.P. S.p.A.", Италия |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения EPR20Z (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов заключается в преобразовании напряжения промышленной частоты в напряжение для измерения, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.
Трансформаторы являются однофазными, индуктивными, с одним изолированным выводом первичной обмотки и вторым заземляемым при эксплуатации. Первичные и вторичные обмотки трансформаторов залиты полиуретаном или эпоксидной смолой, которые обеспечивают основную изоляцию, а также являются корпусом трансформаторов. Трансформаторы имеют две вторичные измерительные обмотки. Выводы вторичных обмоток размещены в контактной коробке, закрепленной на основании и закрытой съемной крышкой.
Для крепления к выводам вторичной обмотки и заземления используются болты М6, крепление к выводам первичной обмотки осуществляется при помощи болтов М10.
Для монтажа трансформаторов по месту эксплуатации в его основании предусмотрены отверстия диаметром 12 мм.

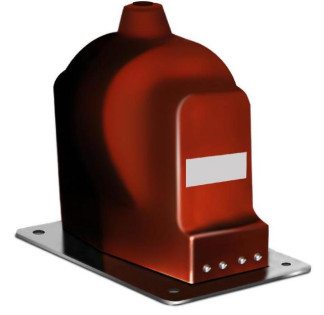

Общий вид трансформаторов представлен на рисунке 1. Пломбирование трансформаторов не предусмотрено.
отсутствует.
трансформаторов приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение первичной обмотки, В | 15750/V3 |
| Номинальное напряжение основной вторичной обмотки, В | 100/V3 |
| Номинальное напряжение дополнительной вторичной обмотки, В | 100/3 |
| Класс точности основных вторичных обмоток по ГОСТ 1983-2015 | 0,2 |
| Класс точности дополнительной вторичной обмотки по ГОСТ 1983-2015 | 3Р |
| Номинальная мощность основной вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В-А | 30 |
| Номинальная мощность дополнительной вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В-А | 100 |
| Номинальная частота напряжения сети, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длина х ширина х высота), мм, не более | 300 х 200 х 385 |
| Масса, кг, не более | 45 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур, °С) | У2 (от -25 до +40) |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения EPR20Z (заводские номера: 1537600001, 1537600002, 1537600003) | - | 3 шт. |
| Трансформатор напряжения EPR20Z. Паспорт | - | 3 экз. |
осуществляется по документу ГОСТ 8.216-2011 «Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- трансформатор напряжения измерительный эталонный NVOS (регистрационный номер в Федеральном информационном фонде 32397-12);
- прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3Т1» (регистрационный номер в Федеральном информационном фонде 39952-08);
- магазины нагрузок МР3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Нормативные документы, устанавливающие требования к трансформаторам напряжения EPR20Z
ГОСТ 8.216-2011 Государственная система обеспечения единства измерений (ГСИ). Трансформаторы напряжения. Методика поверки
