Трансформаторы напряжения TJC6-G, 76769-19

Трансформаторы напряжения TJC6-G (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	76769-19
Наименование СИ	Трансформаторы напряжения
Обозначение типа СИ	TJC6-G
Изготовитель	"ABB s.r.o.", Чехия
Год регистрации	2019
МПИ (интервал между поверками)	8 лет
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия трансформаторов заключается в преобразовании напряжения промышленной частоты в напряжения для измерения, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.

Трансформаторы являются однофазными, индуктивными, заземляемыми с литой изоляцией и имеют две вторичные обмотки. Первичные и вторичные обмотки залиты эпоксидной смолой. Эпоксидное литье выполняет одновременно функции изолятора и несущей конструкции.

Выводы первичной обмотки трансформаторов расположены на верхней части корпуса.

Зажимы вторичных обмоток расположены на литом выступе корпуса и закрываются пластмассовой пломбируемой крышкой.

Основание трансформаторов снабжено металлической пластиной, соединенной с диэлектрическим корпусом. Для крепления трансформаторов на месте эксплуатации на металлической пластине изготовлены четыре отверстия.

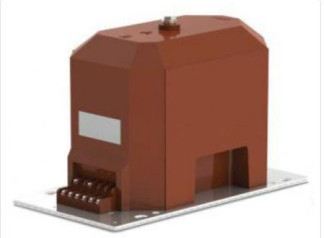

Общий вид трансформаторов представлен на рисунке 1. Пломбирование трансформаторов не предусмотрено.

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Заводские номера	1VLT5209019879; 1VLT5209019880; 1VLT5209019881	1VLT5209019885; 1VLT5209019886; 1VLT5209019887
Номинальное напряжение первичной обмотки, В	10500/V3	15750/V3
Номинальное напряжение основной вторичной обмотки, В	100/V3	100/V3
Номинальное напряжение дополнительной вторичной обмотки, В	100/3	100/3
Класс точности основной вторичной обмотки по ГОСТ 1983-2015	0,2	0,2
Класс точности дополнительной вторичной обмотки по ГОСТ 1983-2015	3Р	3Р
Номинальная мощность основной вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В-А	30	30
Номинальная мощность дополнительной вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В-А	100	100
Номинальная частота напряжения сети, Гц	50	50

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры (длина х ширина х высота), мм, не более	340 х 190 х 265
Масса, кг, не более	38
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур, °С)	У2 (от -25 до +40)

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Трансформатор напряжения TJC6-G (заводские номера: 1VLT5209019879, 1VLT5209019880, 1VLT5209019881, 1VLT5209019885, 1VLT5209019886, 1VLT5209019887)	-	6 шт.
Трансформатор напряжения TJC6-G. Паспорт	-	6 экз.

Поверка

осуществляется по документу ГОСТ 8.216-2011 «Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки».

Основные средства поверки:

- трансформатор напряжения измерительный эталонный NVOS (регистрационный номер в Федеральном информационном фонде 32397-12);

- прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3Т1» (регистрационный номер в Федеральном информационном фонде 39952-08);

- магазины нагрузок МР3025 (регистрационный номер в Федеральном информационном фонде 22808-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
