| Номер в госреестре | 76770-19 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НКФ-110-57У1 |
| Изготовитель | Запорожский завод высоковольтной аппаратуры, Украина, г.Запорожье |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НКФ-110-57У1 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов заключается в преобразовании напряжения промышленной частоты в напряжение для измерения, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.
Трансформаторы состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичных обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов напряжения в единую конструкцию. Активная часть трансформаторов напряжения находится в изоляционной покрышке, заполненной трансформаторным маслом и установленным в основание.

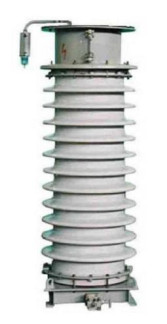

Общий вид трансформаторов приведен на рисунке 1. Пломбирование трансформаторов не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение первичной обмотки, В | 110000/V3 |
| Номинальное напряжение основной вторичной обмотки, В | 100/V3 |
| Номинальное напряжение дополнительной вторичной обмотки, В | 100 |
| Классы точности основных вторичных обмоток | 0,5; 1; 3 |
| * Класс точности дополнительной вторичной обмотки | 3 |
| Номинальная мощность основной вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В-А | 400;600; 1200 |
| Номинальная мощность дополнительной вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В-А | 1200 |
| Предельная мощность, В-А | 2000 |
| Номинальная частота напряжения сети, Гц | 50 |
| * Пределы допускаемых относительной и абсолютной погрешностей трансформаторов для соответствующих классов точности в диапазоне от 80 до 120 % номинального напряжения первичной обмотки приведены в таблице 2. | |
Таблица 2 - Пределы допускаемых относительной и абсолютной погрешностей трансформаторов_
| Класс точности | Пределы допускаемой относительной погрешности трансформаторов при измерении напряжения, % | Пределы допускаемой абсолютной погрешности трансформаторов при измерении угла сдвига фаз, ' |
| 0,5 | ±0,5 | ±20 |
| 1 | ±1,0 | ±40 |
| 3 | ±3,0 | не нормируют |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длина х ширина х высота), мм, не более | 1040 х 1040 х 3300 |
| Масса, кг, не более | 770 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур, °С) | У1 (от -45 до +40) |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения НКФ-110-57У1 (заводские номера: 16854, 16862, 16905, 16916, 16918, 16933) | - | 6 шт. |
| Трансформатор напряжения НКФ-110-57У1. Паспорт | - | 6 экз. |
осуществляется по документу ГОСТ 8.216-2011 «Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- делитель напряжения ДН-220пт, (регистрационный номер в Федеральном информационном фонде 63880-16);
- прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3Т1» (регистрационный номер в Федеральном информационном фонде 39952-08);
- магазины нагрузок МР3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам напряжения НКФ-110-57У1
ГОСТ 8.216-2011 Государственная система обеспечения единства измерений (ГСИ). Трансформаторы напряжения. Методика поверки
