| Номер в госреестре | 76781-19 |
| Наименование СИ | Стенды тормозные роликовые силовые |
| Обозначение типа СИ | MBT |
| Изготовитель | "MAHA Maschinenbau Haldenwang GmbH & Co. KG", Германия |
| Год регистрации | 2019 |
| Срок свидетельства | 10.12.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Стенды тормозные роликовые силовые MBT (далее - стенды) предназначены для измерений:
- тормозной силы колеса;
- массы транспортного средства, приходящейся на ось;
- усилий на органах управлений;
- давления сжатого воздуха (кроме серий MBT 1000, MBT 2000);
- гидравлического давления (кроме серий MBT 1000, MBT 2000)
Стенды состоят из блоков роликов и системы управления, обработки и индикации измерений (далее - Система). В основу работы стендов положен принцип обратимости движения. Испытуемое транспортное средство устанавливается неподвижно, а «дорога» движется с заданной скоростью. Роль дороги выполняют пары опорных роликов, на которые устанавливаются колеса одной оси испытуемого транспортного средства. Каждая пара опорных роликов приводится во вращение от мотор-редуктора и имитирует движение транспортного средства. При нажатии на тормозную педаль тормозной момент каждого колеса через опорные ролики передается на мотор-редуктор привода, корпус которого подвешен балансирно. Реактивный момент, возникающий на корпусе мотор - редуктора при прокручивании заторможенного колеса, передаётся на тензометрические датчики силы, которые вырабатывают электрические сигналы, пропорциональные тормозным силам на каждой паре роликов. Электрические сигналы с тензо-метрических датчиков силы поступают для обработки в Систему, после чего уже обработанные результаты измерений отображаются на аналоговом (стрелочном) дисплее или экране монитора и могут быть распечатаны принтером в форме графиков и/или цифрового протокола.
Системы могут быть двух типов:
- для аналоговых стендов, построенные на однокристальном микропроцессоре (стенды с системой управления серии LON),
- для стендов с компьютерным управлением (стенды с системой управления серии EUROSYSTEM). Система для стендов с компьютерным управлением разработана для работы в связке персональным компьютером, работающего под управлением ОС Windows.
Стенды могут быть укомплектованы манометром (манометрами) для измерений давления в пневмо- или пневмогидроприводе тормозной системы транспортного средства с передачей сигнала по радиоканалу в Систему (поддерживается до 10 радиодатчиков давления).
Усилие, создаваемое на органе управления тормозной системой измеряется при помощи тензорезисторного динамометра (далее - педаметр), размещенного в корпусе специальной формы. Педаметр мод. PED 100 подключается к пульту дистанционного управления (далее - ДУ) стендами при помощи кабеля и разъема, результаты измерений передаются в систему управления стендов по инфракрасному или радиоканалу пульта ДУ; педаметр мод. PFM 1000 имеет собственный радиоканал для передачи измеренного усилия в Систему.
Измерение массы транспортного средства, приходящейся на ось, производится и фиксируется в момент измерения тормозной силы колеса встроенной взвешивающей системой, состоящей из тензометрических датчиков силы, через которые блоки роликов стендов опираются на несущие конструкции.
Стенды выпускаются в семи различных сериях, основные отличительные особенности которых приведены в таблице 1.
| Серия | Отличительная особенность |
| МВТ 1000 | Серия стендов, предназначенных для диагностирования тормозной системы мотоциклов; нагрузка на ось до 2 т |
| МВТ 2000 | Серия стендов, предназначенных для диагностирования тормозной системы легковых транспортных средств; нагрузка на ось до 5 т |
| МВТ 3000 | Серия стендов, предназначенных для диагностирования тормозной системы легковых транспортных средств, легких грузовиков и автобусов; нагрузка на ось до 8 т |
| МВТ 4000 | Серия универсальных стендов, предназначенных для диагностирования тормозной системы транспортных средств любых типов; нагрузка на ось до 15 т |
| МВТ 5000 | Серия мобильных униврсальных стендов, предназначенных для диагностирования тормозной системы транспортных средств любых типов; нагрузка на ось до 18 т |
| МВТ 6000 | Серия стендов, предназначенных для диагностирования тормозной системы сельскохозяйственной техники и тракторов; нагрузка на ось до 18 т |
| МВТ 7000 | Серия универсальных стендов, предназначенных для диагностирования тормозной системы транспортных средств любых типов; нагрузка на ось до 20 т |
Все серии стендов, кроме серий МВТ 1000, МВТ 5000 и МВТ 6000, могут быть укомплектованы модулем проверки тормозной системы полноприводных автомобилей с неотклю-чаемым приводом одной из осей или вязкостной муфтой в приводном валу, обеспечивающим регулирование частоты вращения роликов стенда и предотвращающим при торможении перераспределение тормозного момента с одного колеса на другие.
Общий вид маркировки модификаций стендов следующий: МВТ Х1Х2Х3Х4 Х5 Х6 Х7 где МВТ - сокращение от «MAHA Brake Tester»
Х1 - типоразмер блока роликов (от 1 до 7);
Х2 - для диагностики неполноприводных (2) или полноприводный транспортных
средств (4);
Х3 Х4 - тип отображения информации (00 - аналоговый дисплей, 50 - экран компьютера);
Х5 Х6 Х7 - на месте данных индексов могут присутствовать буквенные обозначения, перечень и расшифровка которых приведены в таблице 2. Наличие данных буквенных обозначений в наименовании модификаций стендов необязательно, они могут отсутствовать в наименовании модификаций стендов.
| Таблица 2 - Расшиф | ровка буквенных обозначений в наименовании модификаций |
| Буквенный индекс | Расшифровка |
| LON | Измерительная информация выводится на аналоговый дисплей |
| CLASSIC | Аналоговый дисплей стендов имеет две шкалы |
| COMPETENCE | Аналоговый дисплей стендов имеет четыре шкалы |
| VARIO | Аналоговый дисплей стендов имеет четыре шкалы, а также дополнительные дисплеи для отображения измеряемых величин и подсказок оператору во время проведения диагностики транспортных средств. |
| EUROSYSTEM | Измерительная информация выводится на экран компьютера |
| BMW, MB | Стенды выполнены по спецификациям производителя автомобилей BMW или Mercedes Benz соответственно |
| W | Стенды оборудованы взвешивающей системой |
Пломбирование стендов не производится.

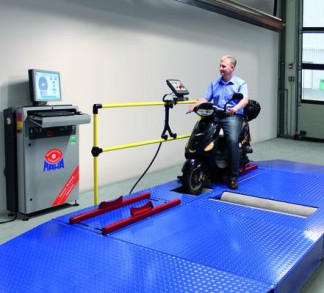

Общий вид стендов представлен на рисунках 1 - 7.
Метрологически значимым программным обеспечением (далее - ПО), применяемым для работы со стендами, является встроенное ПО «LONBPPKW» и «RS232» (для стендов серий МВТ 1000, МВТ 2000, МВТ 3000), а также встроенное ПО «LONBPLKW» (для стендов серий МВТ 4000, МВТ 5000, МВТ 6000, МВТ 7000). ПО устанавливается в энергонезависимую память контроллеров, смонтированных внутри настенного стрелочного табло или приборной стойки.
Встроенная в ПО процедура калибровки, позволяет оператору вносить изменения в основные параметры измерительной системы стендов. Вход в режим калибровки защищён ключом программной защиты.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 3.
Таблица 3 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | LONBPPKW | RS232 | LONBPLKW |
| Номер версии (идентификационный номер ПО), не ниже | 5.07.100 | 1.29 | 4.09.100 |
| Цифровой идентификатор ПО | - | - | - |
Таблица 4 - Метрологические характеристики
| Наименование характеристики | Значение | ||||||
| Серия | MBT 1000 | MBT 2000 | MBT 3000 | MBT 4000 | MBT 5000, MBT 6000 | MBT 7000 | |
| Номер блока роликов (при наличии) | RS 2 | RS 5 | RS 1 RS 2 RS 3 | RS 1 RS 2 RS 3 | |||
| Диапазон измерений тормозной силы колеса, кН | от 0,0 до 2,5 | от 0 до 10 | от 0 до 20 | от 0 до 30 от 0 до 401) | от 0 до 60 | от 0 до 60 от 0 до 801) | |
| Пределы допускаемой относительной погрешности измерений тормозной силы колеса, % | ±2 | ||||||
| Диапазон измерений массы транспортного средства, приходящейся на ось, т | от 0 до 2 | от 0,0 до 3,5 от 0 до 41) | от 0 до 5 | от 0 до 8 | от 0 до 13 от 0 до 151) | от 0 до 18 | от 0 до 18 от 0 до 201) |
| Пределы допускаемой относительной погрешности измерений массы транспортного средства, приходящейся на ось, % | ±3 | ||||||
| Диапазон измерений усилия на органе управления, Н | от 0 до 1000 | ||||||
| Пределы допускаемой относительной погрешности измерений усилия на органе управления, % | ±4 | ||||||
| Наименование характеристики | Значение | |
| Серия | MBT MBT 2000 1000 | MBT 3000 MBT 4000 MBT 5000, MBT 6000 MBT 7000 |
| Диапазон измерений давления сжатого воздуха, МПа | от 0 до 2 | |
| Диапазон измерений гидравлического давления, МПа | от 0 до 16 | |
| Пределы допускаемой относительной погрешности измерений давления сжатого воздуха или гидравлического давления, % | ±3 | |
| 1) - усиленная версия | ||
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение | ||||||
| Серия | MBT 1000 | MBT 2000 | MBT 3000 | MBT 4000 | MBT 5000 | MBT 6000 | MBT 7000 |
| Номер блока роликов (при наличии) | RS 2 RS 5 | RS 1 RS 2 RS 3 | RS 1 RS 2 RS 3 | ||||
| Конструктивное исполнение | Моноблок/ би-блок | Би-блок | |||||
| Диаметр приводных роликов, мм | от 200 до 204 | от 128 до 132 | от 263 до 267 | ||||
| Имитируемая скорость движения автомобиля, км/ч | 5,0 | 5,0 | 5,0 | 2,3 (2,3/4,6)1) | 2,3 | 3,0 | 3,0 (3,0/6,0)1) |
| Наименование характеристики | Значение | |||||||||||
| Серия | MBT 1000 | MBT 2000 | MBT 3000 | MBT 4000 | MBT 5000 | MBT 6000 | MBT 7000 | |||||
| Номер блока роликов (при наличии) | RS 2 | RS 5 | RS 1 | RS 2 | RS 3 | RS 1 | RS 2 | RS 3 | ||||
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 323 до 418 от 49 до 51 | |||||||||||
| Потребляемая мощность, кВт, не более | 3 | 6 (8)2) | 8 | 11 | 18 (22)2) | 22 | 22 (32)2) | |||||
| Габаритные размеры блока роликов, мм: - длина - ширина - высота | 1420 680 280 | 2320 (2х1420)3) 680 280 | 2905 (2х1750)3) 680 280 | 2х1920 820 300 | 2х1150 820 600 | 2х1150 1260 300 | 2х2042 1171 460 | 2х2688 1337 394 | 2х1920 1130 400 | 2х1400 1130 700 | 2х1400 1300 400 | |
| Масса блока роликов, кг, не более | 215 | 450 (2х225)3) | 550 (2х300)3) | 550 (2х300)3) | 2х650 | 2х800 | 2х1050 | 2х1050 | ||||
| Условия эксплуатации: - диапазон температуры окружающего воздуха, °С - относительная влаж-ность%, не более | от +10 до +35 90 | |||||||||||
| 1) - при комплектации стендов двухскоростными электроприводами 2) - усиленная версия 3) - в конструктивном исполнении «би-блок» | ||||||||||||
наносится на раму стендов или корпус коммуникационного пульта/аналогового шкафа управления наклейкой и на титульный лист руководства по эксплуатации методом печати.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Блок роликов (в зависимости от модификации стенда в соответствии с заказом потребителя): - в исполнении «моноблок» | 1 шт. | |
| - в исполнении «би-блок» | - | 2 шт. |
| Приборная стойка | - | По заказу |
| Аналоговый (стрелочный) дисплей | - | По заказу |
| Подогреватель | - | По заказу |
| Манометр пневматический/ гидропневматический | По заказу | |
| Динамометр для измерений усилий на органе управления тормозной системой (педаметр) | По заказу | |
| Калибровочный рычаг | - | По заказу |
| Контрольный груз | - | По заказу |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
| Методика поверки | МП АПМ 68-18 | 1 экз. |
осуществляется по документу МП АПМ 68-18 «Стенды тормозные роликовые силовые MBT. Методика поверки», утверждённому ООО «Автопрогресс-М» «30» октября 2018 г.
Основные средства поверки:
- рулетка измерительная металлическая UM3M, (0 - 3000) мм, КТ 3 (рег. № 67910-17);
- рабочие средства измерений по Государственной поверочной схемы для средств измерений массы, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2818 - весы неавтоматического действия с максимальной нагрузкой 50 кг, среднего класса точности по ГОСТ OIML R 76-1;
- рабочие эталоны единицы массы 4 разряда по Государственной поверочной схемы для средств измерений массы, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2818 - гири класса точности М1 по ГОСТ OIML R-111-1-2009;
- рабочий эталон 2-го разряда по ГОСТ 8.640-2014 - динамометр (10 - 1000) Н, ПГ ±0,45 %;
- рабочий эталон 4-го разряда по ГОСТ Р 8.802-2012 - манометр деформационный (0 - 16) МПа, КТ 1,0.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 33997-2016 Колесные транспортные средства. Требования к безопасности в эксплуатации и методы проверки
Техническая документация «МАНА Maschinenbau Haldenwang GmbH & Co. KG», Германия
