| Номер в госреестре | 76784-19 |
| Наименование СИ | Измерители обводненности |
| Обозначение типа СИ | Red Eye® 2G B-filter |
| Изготовитель | "Weatherford International Ltd." США; ООО "Везерфорд", г.Москва |
| Год регистрации | 2019 |
| Срок свидетельства | 10.12.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители обводненности Red Eye®2G B-filter (далее - измеритель) предназначен для измерения содержания воды в товарной нефти, нефтегазоводяной смеси, стабильном и нестабильном газовом конденсате.
Принцип действия измерителя основан на измерении уровня поглощения нефтью и водой ближнего инфракрасного (ИК) излучения в анализируемой водонефтяной эмульсии. Измерения проводят на нескольких значениях длины волны, при которых коэффициенты поглощения нефти и воды существенно различны.
Измеритель обводненности состоящий из первичного преобразователя и электронного блока обработки информации, присоединяются к нефтепроводу с помощью фланцев или резьбового соединения.
Основными элементами первичного преобразователя являются: широкополосный источник ближнего ИК-излучения, проточная ячейка, оптоволоконный коллиматор, оптические фильтры и фотодиоды. Измеряемая среда проходит через проточную ячейку, расположенную в измерительной трубке (длина оптического пути составляет около 2 мм).
Электронный блок обеспечивает следующие функции: обработку результатов измерений; отображение на цифровом дисплее результатов измерений; номера скважины и другой дополнительной информации; формирование аналогового выходного сигнала (4-20 мА), пропорционального содержанию воды; градуировку влагомера; температурную компенсацию; диагностику состояния влагомера. Передача цифровой измерительной информации на основной компьютер осуществляется через порты связи RS-232 или RS-485 (Modbus RTU).

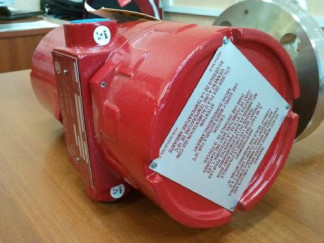

Общие вид измерителей представлен на рис. 1, схема пломбирования от несанкционированного доступа представлена на рис. 2.
Программное обеспечение (ПО) измерителей реализовано во встроенном электронном блоке измерителя.
Идентификационные данные ПО приведены в таблице 1.
Т а б л и ц а 1. Идентификационные данные ПО измерителей
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PC-59-00118-00 |
| Номер версии (идентификационный номер) ПО | Не ниже 5.09.06 |
| Цифровой идентификатор ПО | Не применяется |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Основные метрологические характеристики измерителей приведены в таблице 2.
Т а б л и ц а 2 - Основные метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объемной доли воды, % | от 0,01 до 20,00* |
| Содержание объемной доли свободного газа в измеряемой среде, %, не более | 5,0 |
| Пределы допускаемой абсолютной погрешности измерений объемной доли воды, % | |
| - в диапазоне содержания объемной доли воды от 0,01 до 5,0 включ. | ±0,05 |
| - в диапазоне содержания объемной доли воды от 5,0 до 10,0 включ. | ±0,10 |
| - в диапазоне содержания объемной доли воды от 10,0 до 20,0 включ. | ±0,15 |
| Примечание:* по специальному заказу возможна поставка измерителей, имеющих диапазон измерений от 0,01 до 5,0 % или от 0,01 до 10 % содержания объемной доли воды | |
Т а б л и ц а 2а - Основные технические характеристики измерителя и параметры измеряемой среды
| Наименование характеристики | Значение |
| Измеряемая среда | Нефтегазоводяная смесь, нефть, стабильный и нестабильный газовый конденсат |
| Минимальная скорость измеряемой среды, м/с | |
| - при вертикальной установке | 0,61 |
| - при горизонтальной установке | 1,22 |
| Избыточное давление измеряемой среды, МПа, не более | 25,0 |
| Диапазон температур измеряемой среды, °С | от 0 до 150 |
| Диапазон температуры окружающей среды, °С | от -45 до +65 |
| Средний срок службы, лет: | 10 |
| Наработка на отказ, ч | 40000 |
| Маркировка взрывозащиты | 1ExdIIBT3 |
| Параметры электропитания | |
| Род тока | Переменный |
| Напряжение, В: | от 10 до 32 |
| Потребляемая мощность, Вт, не более | 10 |
наносится на титульный лист эксплуатационной документации типографским способом.
Комплектность средства измерений приведена в таблице 3.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель обводненности | Red Eye®2G B-filter | Согласно контракта на поставку |
| Кабельный ввод | ||
| Комплект для калибровки | ||
| Руководство по эксплуатации | BM-RE2GMPW CM-2249244 | 1 экз. |
| Паспорт | FL.REDEYE.2G.003.ПО | 1 экз. |
| Методика поверки | МП 0738-9-2018 | 1 экз. |
осуществляется по документу МП 0738-9-2018 «ГСИ. Инструкция. Измерители обводненности Red Eye® B-filter. Методика поверки», утвержденному ФГУП ВНИИР 08.05.2018 г.
Основные средства поверки:
- рабочие эталоны по ГОСТ 8.614-2013, с диапазоном воспроизведения объемного влагосодержания, соответствующим диапазону измерителя и абсолютной погрешностью: не более ±0,10 % для эталонов 1-го разряда и не более ±0,50 % для эталонов 2-го разряда; Знак поверки наносится на свидетельство о поверке.
ГОСТ 8.614-2013 ГСИ. Государственная поверочная схема для средств измерений объемного влагосодержания нефти и нефтепродуктов
ТУ 26.51.53-017-80876924-2018 Измерители обводненности Red Eye. Технические условия
Техническая документация фирмы-изготовителя «Weatherford International Ltd.», США
| Зарегистрировано поверок | 18 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
