| Номер в госреестре | 76786-19 |
| Наименование СИ | Мерник металлический эталонный |
| Обозначение типа СИ | М1р |
| Изготовитель | "RSN Sensitive Measurement Inc.", США |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Мерник металлический эталонный типа М1р (далее - мерник) предназначен для измерений и воспроизведения объема жидкости.
Принцип действия мерника основан на измерении объема неагрессивной жидкости методом налива и слива. Мерник устанавливают в вертикальное положение, при поверке мер вместимости воду подают в предварительно смоченный водой мерник через наливной кран. После заполнения мерника воду сливают через сливной кран сплошной струей в поверяемую меру вместимости с последующей выдержкой 1 мин на слив капель.
Мерник состоит из резервуара, измерительной горловины, наливного (сливного) крана. Резервуар мерника установлен на опорах. Установка мерника в вертикальное положение осуществляется с помощью домкратов, размещенных на опорах, и ампул уровня, установленных в верхней части мерника. Горловина мерника имеет водоуказательное окно со шкальной пластиной, на которой нанесена отметка соответствующей номинальной вместимости мерника при температуре 20 °С.

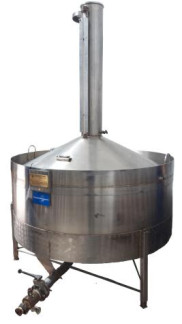

Общий вид мерника представлен на рисунке 1.
Пломбировка мерника осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные на проволоках, пропущенные через специальные отверстия в наливном (сливном) кране и отверстиях на шкале мерника. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки мерника
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование параметра | Значение |
| Номинальная вместимость при температуре 20 °С, дм3 | 650 |
| Пределы допускаемой относительной погрешности измерений объема, % | ±0,02 |
Таблица 2 - Основные технические характеристики
| Наименование параметра | Значение |
| вода и другие неагрессивные | |
| Измеряемая среда | жидкости по отношению к |
| материалам мерника | |
| Габаритные размеры, мм, не более | |
| - диаметр | 1280 |
| - высота | 2050 |
| Масса, кг, не более | 146 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от 10 до 30 |
| - относительная влажность воздуха в помещениях, где | |
| установлено оборудование, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
| Срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч | 10000 |
наносится на маркировочную табличку, прикрепленную к резервуару мерника, и на паспорт. Способ нанесения знака утверждения типа на маркировочную табличку - гравировка, на паспорт - типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Мерник металлический эталонный типа М1р, заводской номер 158 | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Методика поверки | НА.ГНМЦ.0352-19 МП | 1 экз. |
осуществляется по документу НА.ГНМЦ.0352-19 МП «Инструкция. ГСИ. Мерник металлический эталонный типа М1р. Методика поверки» утверждённому ОП ГНМЦ АО «Нефтеавтоматика» 05.06.2019 г.
Основное средство поверки:
- рабочий эталон 4 разряда по ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы», с пределами допускаемой относительной погрешности ± 0,01%.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на пломбы, установленные в соответствии с рисунком 2.
приведены в эксплуатационном документе
Приказ Росстандарта № 256 от 07.02.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости» Техническая документация завода изготовителя
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 15.11.2024 |
