| Номер в госреестре | 76788-19 |
| Наименование СИ | Уровнемеры |
| Обозначение типа СИ | ВК1700М |
| Изготовитель | ООО "НПП "Автоматика-ВК", г.Уфа |
| Год регистрации | 2019 |
| Срок свидетельства | 10.12.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры ВК1700М предназначены для автоматического дистанционного непрерывного измерения уровня границы раздела сред в технологическом аппарате и индикации результата измерения на цифровом дисплее.
Уровнемеры ВК1700М состоят из первичного преобразователя, в дальнейшем датчика, и вторичного преобразователя, в дальнейшем измерителя. Датчик устанавливается на технологическом аппарате (емкости), измеритель - в щит управления. Датчик и измеритель соединены между собой линией связи (двухпроводной).
Датчики уровнемера ВК1700М имеют два вида: гибкий длиной до 16,5 метров и жесткий длиной до 5 метров. Измерители делятся по типу: на установку в щит и на DIN-рейку. Измерители имеют зеленые монохромные графические дисплеи.
Уровнемеры изготавливаются в пяти модификациях: одноканальный, двухуровневый (межфазовый), двухканальный, четырехканальный и восьмиканальный уровнемеры. Одноканальная модификация уровнемера предназначена для измерения одного уровня и имеет в своем составе один первичный преобразователь А528.10.01.00.000 с одним поплавком и вторичный преобразователь А528.10.02.00.000 для установки в щит или вторичный преобразователь А528.10.02.00.000-04 для крепления на DIN-рейку. Двухуровневая модификация уровнемера предназначена для измерения одновременно двух уровней несмешивающихся жидкостей (например, нефть-вода) и имеет в своем составе один первичный преобразователь А528.10.01.00.000 с двумя поплавками с разными удельными весами и вторичный преобразователь А528.10.01.00.000-01 для установки в щит или на DIN-рейку. Двухканальная модификация уровнемера предназначена для измерения двух различных уровней одновременно и имеет в своем составе два первичных преобразователя А528.10.01.00.000 с одним поплавком каждый, а также вторичный преобразователь А528.10.02.00.000-01 для установки в щит или вторичный преобразователь А528.10.02.00.000-05 для крепления на DIN-рейку. Восьмиканальная (четырехканальная) модификация уровнемера предназначена для измерения до восьми (четырех) различных уровней одновременно и имеет в своем составе восемь (четыре) первичных преобразователей А528.10.01.00.000 с одним поплавком каждый, а также вторичный преобразователь А528.10.02.00.000-02 для установки в щит четырехканальной модификации, вторичный преобразователь А528.10.02.00.000-06 для установки на DIN-рейку четырехканальной модификации или вторичный преобразователь А528.10.02.00.000-08 для восьмиканальной модификации.
Вторичный преобразователь одноканального, двухуровневого, двухканального и четырехканального уровнемеров изготавливается в двух конструктивных исполнениях: щитовом и для крепления на DIN-рейку. Вторичные преобразователи щитового исполнения изготавливаются в двух типоразмерах корпуса: типоразмер 0 и типоразмер восьмиканального (четырехканального) уровнемера. Для каждой модификации, в зависимости от условий эксплуатации, предусматривается установка одного из поплавков трех диаметров: 144 мм, 108 мм и 88 мм.
Уровнемеры осуществляют непрерывное измерение уровня жидкости, имеют цифровую индикацию, преобразуют значение уровня в стандартный токовый сигнал от 0 до 5 мА, от 0 до 20 мА, от 4 до 20 мА, а также осуществляет передачу информации об измеряемых и контролируемых уровнях по интерфейсу RS-485 на верхний уровень обработки.
Общий вид уровнемеров представлен на рисунке 1.
>

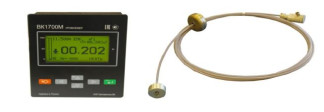

Рисунок 1 - Общий вид уровнемеров ВК1700М
На рисунке 2 указано место пломбировки на корпусе вторичного преобразователя при креплении на DIN-рейку.
На рисунке 3 указано место пломбировки на корпусе вторичного преобразователя при креплении в щит.
Используемое в уровнемерах программное обеспечение является встроенным. Программное обеспечение проводит ряд проверок после включения питания, а также осуществляет циклическую проверку целостности конфигурационных данных во время работы уровнемера. Программное обеспечение уровнемера содержит в себе калибровочный файл с данным заводской калибровки. Данный калибровочный файл не может быть модифицирован или загружен через какой-либо интерфейс на уровне пользователя.
Идентификационные данные программного обеспечения уровнемеров ВК1700М приведены в таблице 1.
Т а б л и ц а 1
| Идентификационные данные (признаки) | Значение | ||
| Одноканальный, двухканальный, двухуровневый (межфазовый) крепление в щит и на DIN-рейку | Четырехканальный крепление на DIN-рейку | Восьмиканальный/ четырехканальный крепление в щит | |
| Идентификационное наименование ПО | Ur v14 5(new).hex | ur4 v10 1(new DI N1).hex | ur8 v14 1(new 16MH z).hex |
| Номер версии | 14.5 | 8.1 | 11.1 |
| Цифровой идентификатор ПО | 0x2E95 | 0к11С2 | 0xВAВ4 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений: соответствует уровню «высокий» по Р 50.2.077-2014.
Основные метрологические характеристики уровнемеров приведены в таблице 2.
Таблица 2 - Метрологические характеристики уровнемеров
| Наименование характеристики | Значение характеристики |
| Диапазон измерений уровня жидкости, м | от 0,15 до H(1) |
| Диапазон измерений уровня границы раздела фаз, м | от 0,15 до (H-0,3) (1) |
| Цена младшего разряда, мм | 1 |
| Пределы основной допускаемой абсолютной погрешности измерений уровня, мм | ±3 |
| Пределы основной допускаемой абсолютной погрешности измерений уровня границы раздела фаз, мм | ±3 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений уровнемера по токовому выходу, % | ±0,2 |
| Дополнительная температурная абсолютная погрешность измерений уровня на каждые 10 градусов Цельсия больше/меньше 20 градусов Цельсия изменения температуры контролируемой среды, мм | ±0,3 |
| П р и м е ч а н и е (1) H - верхний предел измерений уровнемера, не превышающий 16 м и определяемый при производстве первичного преобразователя уровнемера в соответствии с заказом. | |
Таблица 3 - Технические характеристики уровнемеров
| Наименование характеристики | Значение характеристики |
| Измеряемая среда | вода, нефть, нефтепродукт |
| Рабочее давление, МПа, не более | 0,15 |
| Рабочее давление для уровнемеров с охранным корпусом и поплавком d(2)=144 мм, МПа, не более | 1,6 |
| Рабочее давление для уровнемеров с охранным корпусом и поплавком d(2)=108 мм, d(2)=88 мм, МПа, не более | 2,0 |
| Диапазон рабочих температур контролируемой жидкости, °С | от -55 до +90 |
| Диапазон температуры окружающей среды, °С -для первичного преобразователя -для вторичного преобразователя | от -55 до +75 от 0 до +55 |
| Напряжение питания, В | от 21,6 до 26,4 |
| Потребляемая мощность, Вт, не более: одноканальный, двухуровневый уровнемеры типоразмер 0 и на DIN-рейку -двухканальный уровнемер типоразмер 0 и на DIN-рейку, четырехканальный уровнемер на DIN-рейку -четырехканальный уровнемер -восьмиканальный уровнемер | 7.0 10.0 15.0 30.0 |
| Габаритные размеры, мм, не более -первичного преобразователя -вторичного преобразователя (типоразмер 0) -вторичного преобразователя многоканального уровнемера -вторичного преобразователя для крепления на DIN-рейку | 144х144х(674+Н) (1) 110х125х50 149х164х60 75х100х110 |
| Маркировка взрывозащиты - первичного преобразователя - вторичного преобразователя | 1Ex ib IIB T6 Gb X [Ex ib Gb] IIB X |
| Масса, кг, не более: первичного преобразователя одноуровневого (двухуровневого) вторичного преобразователя (типоразмер 0) вторичного преобразователя для крепления на DIN-рейку вторичного преобразователя многоканального уровнемера | 9,3 0,6 0,5 1,1 |
| Срок службы, лет, не менее | 14 |
| П р и м е ч а н и е (1) H - верхний предел измерений уровнемера, не превышающий 16 метров и определяемый при производстве первичного преобразователя уровнемера в соответствии с заказом. (2) d - диаметр поплавка. | |
наносится на корпус уровнемеров ВК1700М методом наклейки и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность уровнемеров приведена в таблице 4.
| Наименование | Количество, шт. | Обозначение |
| Преобразователь первичный | До 8 | А528.10.01.00.000 |
| Преобразователь вторичный | 1 | А528.10.02.00.000 |
| Блок питания | 1 | MDR-20-24 |
| Паспорт | 1 | А528.10.00.00.000 ПС Паспорт |
| Руководство по эксплуатации | По заказу | А528.10.00.00.000РЭ Руководство по эксплуатации |
| Методика поверки | 1 | МП 0982-7-2019 |
осуществляется по документу МП 0982-7-2019 «ГСИ. Уровнемеры ВК1700М. Методика поверки», утвержденному ФГУП «ВНИИР» 26.06.2019 г.
Основные средства поверки:
- рабочий эталон единицы уровня жидкости 2 разряда в диапазоне значений от 0 до 17 м по ГОСТ 8.477-82.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с погрешностью не более ±1 мм.
Знак поверки наносится в паспорт уровнемера или на свидетельство о поверке уровнемера.
приведены в эксплуатационных документах.
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости;
| Зарегистрировано поверок | 36 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
