Вискозиметры ротационные ROTAVISC, 76789-19

Назначение

Вискозиметры ротационные ROTAVISC (далее - вискозиметры) предназначены для измерений динамической вязкости жидкостей в лабораторных условиях.

Описание

Принцип действия вискозиметров основан на измерении изменения крутящего момента шпинделя, создаваемого исследуемым продуктом. Изменение крутящего момента шпинделя определяется датчиком угла вращения по закручиванию измерительной пружины. Диапазон измерений динамической вязкости зависит от геометрии (размера и формы) применяемого шпинделя, а также от частоты его вращения.

Вискозиметры состоят из измерительного блока, внешнего датчика температуры, набора шпинделей и штатива. Измерительный блок оснащен электродвигателем с широким диапазоном частот вращения, на соединительный вал которого устанавливается шпиндель. Шпиндели, в зависимости от измерительных задач, подразделяются на серию стандартных и серию специальных и различаются диапазонами измерений вязкости. Управление вискозиметром возможно, как в автономном режиме при помощи органов управления, расположенных на измерительном блоке, так и дистанционно с помощью ПК с установленным специальным программным обеспечением.

Вискозиметры выпускаются в модификациях ROTAVISC lo-vi, ROTAVISC me-vi, ROTAVISC hi-vi I, ROTAVISC hi-vi II, которые отличаются диапазонами измерений динамической вязкости и набором стандартных шпинделей.

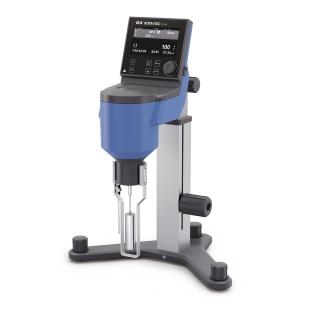

Общий вид вискозиметров представлен на рисунке 1.

Пломбировка корпуса от несанкционированного доступа не предусмотрена.

модификация ROTAVISC me-vi

модификация ROTAVISC lo-vi

модификация ROTAVISC hi-vi I    модификация ROTAVISC hi-vi II

Рисунок 1 - Общий вид вискозиметров ротационных ROTAVISC

Программное обеспечение

Вискозиметры функционируют под управлением встроенного программного обеспечения, которое является неотъемлемой его частью. Программное обеспечение предназначено для управления работой вискозиметра, процессом измерений, а также хранения и обработки полученных данных.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО вискозиметров приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

Потребляемая мощность, В-А, не более

24

0,6 в режиме ожидания

Габаритные размеры, мм, не более:

500

175

420

(со штативом)

-    длина

-    ширина

-    высота

Масса, кг, не более

5,6

(со штативом)

Условия эксплуатации:

-    температура окружающей среды,

°С

от +5 до +40 80

-    относительная влажность, %, не более

Средний срок службы, лет Средняя наработка на отказ, ч

10

10000

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом и на корпус вискозиметра в виде наклейки.

Комплектность

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП 2302-0118-2019 «ГСИ. Вискозиметры ротационные ROTAVISC. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 08 апреля 2019 г.

Основные средства поверки:

-    стандартные образцы вязкости жидкости ГСО 8596-2004, ГСО 8597-2004, ГСО 8598-2004, ГСО 8599-2004, ГСО 8602-2004 с погрешностью ±0,2 %;

-    стандартные образцы вязкости жидкости ГСО 8604-2004, ГСО 8605-2004, ГСО 8606-2004 с погрешностью ±0,3 %;

-    термометр лабораторный электронный «ЛТ-300» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 45379-10), пределы допускаемой абсолютной погрешности измерения температуры ±0,05 °С.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.025-96 ГСИ. Государственная поверочная схема для средств измерений вязкости жидкостей

Техническая документация фирмы-изготовителя
