Спектрометры ДФС-500, ДФС-500Н, ДФС-500В, ДФС-500Д, МФС-12, 76792-19

Назначение

Спектрометры ДФС-500, ДФС-500Н, ДФС-500В, ДФС-500Д, МФС-12 (далее -спектрометры) предназначены для регистрации и измерений интенсивностей спектральных линий, пропорциональных массовой доле элементов в металлах, сплавах и других материалах.

Описание

Принцип действия спектрометров основан на методе эмиссионного спектрального анализа, использующего зависимость интенсивности спектральных линий от количественного содержания элементов в пробе, и измерении относительных интенсивностей аналитических спектральных линий.

Источник возбуждения спектров излучения создает электрический разряд между исследуемой пробой и подставным электродом. При разряде происходит возбуждение атомов пробы, которые затем испускают характерное излучение. Поток характерного излучения при помощи линзы направляется через входную щель полихроматора на вогнутую дифракционную решетку, где происходит разложение потока излучения в спектр, характеризующий состав пробы. Каждому элементу соответствует своя совокупность спектральных линий, интенсивность которых зависит от концентрации элемента в пробе. Далее монохроматическое излучение попадает на линейные фотоприемники, в которых интенсивности спектральных линий преобразуются в цифровой код и передаются на персональный компьютер для дальнейшей обработки и вычисления концентраций элементов в пробе с использованием соответствующего пакета программ.

Спектрометры состоят из следующих основных узлов: источник возбуждения спектра, полихроматор, штатив, контроллер.

Спектрометры выпускаются следующих моделей: ДФС-500, ДФС-500Н, ДФС-500В, ДФС-500Д, МФС-12, которые отличаются дополнительными функциями, габаритными размерами и массой. Базовой моделью является ДФС-500. Модель ДФС-500В оснащена выносным штативом для ориентировочного анализа негабаритных проб. Модели ДФС-500Н и ДФС-500Д являются настольными и отличаются друг от друга наличием в модели ДФС-500Д дополнительного (воздушного) штатива, который может использоваться для анализа дисперсных проб и проб в виде прутков. Модель МФС-12 отличается от ДФС-500 штативом.

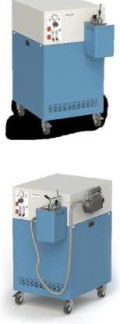

Общий вид спектрометров, обозначение места нанесения знака поверки представлены на рисунке 1.

г)    д)

Рисунок 1 - Общий вид спектрометров, обозначение места нанесения знака поверки: а) ДФС-500; б) ДФС-500В; в) ДФС-500Д; г) ДФС-500Н; д) МФС-12

Пломбирование спектрометров не предусмотрено.

Программное обеспечение

Спектрометры оснащены программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер или на принтер.

Уровень защиты программного обеспечения спектрометров от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на корпус спектрометров методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерения

Поверка

осуществляется по документу МП 47-251-2019 «ГСИ. Спектрометры ДФС-500, ДФС-500Н, ДФС-500В, ДФС-500Д, МФС-12. Методика поверки», утвержденному ФГУП «УНИИМ» 29.07.2019 г.

Основные средства поверки:

-    ГСО 8383-2003 стандартные образцы сталей углеродистых типов У7А, 20Л, 25 Л, А20 (комплект СО УГ69-УГ74) с массовой долей фосфора от 0,002 до 0,1 %, интервал допускаемых значений абсолютной погрешности при Р = 0,95 от ±0,0012 до ±0,005 %;

-    ГСО 8193-2002 стандартные образцы сталей типов 08кп, 18ЮА, С375Т, 38Х2МЮА, 60С2, 20ХН4ФА, 4Х3ВМФ, 27ХН2МФЛ (комплект СО РГ24-РГ31), интервал аттестованных значений массовой доли элементов от 0,0005 до 5 %, интервал границ абсолютной погрешности аттестованных значений при Р=0,95 от ±0,0003 до ±0,08 %;

-    ГСО 3514-86/3519-86 стандартные образцы состава меди типа М2р, М3р, М2, М3 (комплект М94), интервал аттестованных значений массовой доли элементов от 0,0046 до

0,081 %, интервал границ абсолютной погрешности аттестованных значений при Р=0,95 от ±0,0004 до ±0,007 %;

-    ГСО 8957-2008 стандартные образцы состава меди черновой (комплект VSM1.3), интервал аттестованных значений массовой доли элементов от 0,00032 до 1,29 %, интервал границ абсолютной погрешности аттестованных значений при Р=0,95 от ±0,00003 до ±0,08 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на лицевую часть спектрометра, как показано на рисунке 1.

Сведения о методах измерений

приведены в эксплуатационном документе, при использовании в сфере государственного регулирования обеспечения единства измерений применяется в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы

ТУ 26.51.53-019-23109231-2019 «Спектрометры ДФС-500, ДФС-500Н, ДФС-500В, ДФС-500 Д, МФС-12». Технические условия
