Государственный реестр средств измерений

Теплосчетчики и счетчики воды СКМ-2, 76793-19

76793-19
Теплосчетчики и счетчики воды СКМ-2 (далее - счетчики), предназначены для измерения тепловой энергии, которую поглощает или отдает в системах водяного теплоснабжения теплоносящая жидкость (далее - теплоноситель), а также для измерения объемного и массового расхода холодной питьевой и горячей воды.
Карточка СИ
Номер в госреестре 76793-19
Наименование СИ Теплосчетчики и счетчики воды
Обозначение типа СИ СКМ-2
Изготовитель ООО "Вогезэнерго", Беларусь, г.Минск
Год регистрации 2019
Срок свидетельства 31.05.2021
МПИ (интервал между поверками) 4 года - после выпуска из производства; 2 года - при эксплуатации
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Теплосчетчики и счетчики воды СКМ-2 (далее - счетчики), предназначены для измерения тепловой энергии, которую поглощает или отдает в системах водяного теплоснабжения теплоносящая жидкость (далее - теплоноситель), а также для измерения объемного и массового расхода холодной питьевой и горячей воды.

Описание

Принцип работы счетчиков основан на измерении параметров теплоносителя в трубопроводах и последующем вычислении расхода, объема, массы и тепловой энергии на объектах производства и в системах.

Счетчики состоят из вычислителя, датчиков потока, комплектов датчиков температуры, датчиков давления. Счетчики могут производить измерения независимо в двух системах теплоснабжения.

Счетчики имеют несколько исполнений, обозначение, назначение и формулы расчета тепловой энергии которых представлены в таблицах 1 и 2.

В зависимости от исполнения в состав счетчиков могут входить:

-    до пяти датчиков потока с выходным импульсным сигналом;

-    до двух комплектов и до трех одиночных датчиков температуры Pt100 или Pt500 по ГОСТ 6651-2009.

-    до пяти датчиков давления с выходным токовым сигналом.

Назначение

Формула расчета тепловой энергии

Формула

расчета

массы

Обозначе

ние

исполне

ния

Примечание

Для измерения объема и массы

-

М1= У1^р1 М2= У2Ф2

U0

Датчики для измерения q1, 01, p1, q2, 02, p2 установлены в трубопроводах на разбор воды

Для измерения количества потребленной тепловой энергии

Закрытая

система

теплоснаб

жения

Е1 = Мг(Ъ1 — h2)

М1= V1-P1

U1

Датчики для измерения q1, 01, p1 установлены в подающем

трубопроводе, датчики для измерения 02, p2 - в обратном трубопроводе

Е1 = М2'(Ъ1 — h2)

М2= У2Ф2

U2

Датчики для измерения 01, р1 установлены в подающем

трубопроводе, датчики для измерения М2, 02, p2 - в обратном трубопроводе.

Е1 = Мl•(hl — h2)

М1= У1 • Р5

U3

Датчики для измерения 01, p1 установлены в подающем

трубопроводе, датчики для измерения q1, 05, р5 - в центре системы теплоснабжения, датчики для измерения 02, p2 - в обратном трубопроводе

Открытая

система

теплоснаб

жения

Е1 = М2•(hl - h2)+

+(М1-М2)-(^^5)

Е3 = М2•(hl -h2)

М1= У1^Р1 М2= У2Ф2

A1

Датчики для измерения q1, 01, р1 установлены в подающем

трубопроводе, датчики для измерения q2, 02, p2 - в обратном трубопроводе, датчики для измерения 05, р5 - в трубопроводе холодной воды

Е1 = Mr(h - h5)-- М2-^2 - hs)

A5

Назначение

Формула расчета тепловой энергии

Формула

расчета

массы

Обозна

чение

исполнен

ия

Примечание

Для измерения количества отпущенной или потребленной тепловой энергии

Открытая

система

тепло-

снабже

ния

Е1 = Мг(Ь1 - h2)+ +М2-(Ь1 - h5)

Е3 = М1-(Ь - h2)

М1= Vl Р2 М2= V2^P5

A2

Датчики для измерения 01, pl установлены в подающем трубопроводе, датчики для измерения ql, 02, p2 - в обратном трубопроводе, датчики для измерения q2, 05, p5 - в подпиточном трубопроводе

Закрытая

система

тепло-

снабже

ния

Датчики для измерения 01, p1 установлены в подающем трубопроводе, датчики для измерения q2, 05, p5 - в обратном трубопроводе №1, датчики для измерения q1, 02, p2 - в обратном трубопроводе №2

Система горячего водоснабжения без рециркуляции

Е1 = Мl•(hl - h5)

М1= Vl^pl

A3

Датчики для измерения q1, 01, p1 установлены в подающем трубопроводе, датчики для измерения 05, р5 - в трубопроводе холодной воды

Для измерения количества отпущенной или потребленной тепловой энергии

Открытая

система

тепло-

снабже

ния

Е1 = М2•(hl - h2)+ +(Мl-М2)•(hl-h5)

Е3 = (М1-М2) ■(hl-hs)

М1= Vl^pl М2= V2^P2

A4

Датчики для измерения q1,01, p1 установлены в подающем трубопроводе, датчики для измерения 05, р5 - в обратном трубопроводе, датчики для измерения q2, 02, p2 - в подпиточном трубопроводе

Закрытая

система

тепло-

снабже

ния

Датчики для измерения q1,01, p1 установлены в подающем трубопроводе, датчики для измерения q2, 02, p2 - в обратном трубопроводе, датчики для измерения 05, р5 - в обратном трубопроводе

Назначение

Формула расчета тепловой энергии

Формула

расчета

массы

Обознач

ение

исполне

ния

Примечание

Для измерения объема и массы

-

з 4 Cl Cl

!> £

= = з4

ММ

U0

Датчики для измерения qS, 0Э, рЭ, q4, 04, p4, q5, 05 установлены в трубопроводах на разбор воды

Для измерения количества потребленной тепловой

энергии

Закрытая

система

тепло-

снабже

ния

Е2 = Мз-(Ъз - h4)

Мз= Уз-рз

U1

Датчики для измерения q3, 0з, рз установлены в подающем трубопроводе, датчики для измерения 04, р4 — в обратном трубопроводе

Е2 = М4-(Ъз — h4)

М4= У4Ф4

U2

Датчики для измерения 0з, рз установлены в подающем трубопроводе, датчики для измерения q4, 04, р4 - в обратном трубопроводе

Открытая

система

тепло-

снабже

ния

Е2 = М4-(Ъз — h4) +(Мз-М4)•(hз — h5)

з 4 Cl Cl £

= = з4

ММ

A1

Датчики для измерения q3,

03,    рз установлены в подающем трубопроводе, датчики для измерения q4,

04,    р4 — в обратном трубопроводе,

датчики для измерения 05, р5 — в трубопроводе холодной воды

Для измерения отпущенной тепловой энергии

Открытая

система

тепло-

снабже

ния

Е2 = Мз•h з— М4•h4 — — Мз-hs

Мз= Уз-рз М4= У4-р4 М5= У5-р5

A6

Датчики для измерения q3,

03,    рз установлены в подающем трубопроводе, датчики для измерения q4,

04,    р4 — в обратном трубопроводе,

датчики для измерения q5,

05,    р5 — в трубопроводе подпиточном

Е2 = Мз•hз — М4•h4 —

— М5^хв

m чо Cl Cl Cl

= = = m m

МММ

А9

Датчики для измерения q3,

03,    рз установлены в подающем трубопроводе, датчики для измерения q4,

04,    р4 — в обратном трубопроводе,

датчики для измерения q5, 06, р6 — в трубопроводе подпиточном,

датчики для измерения 0хв, рхв — в трубопроводе холодной воды

Допускается использовать в составе счетчиков типов средств измерений, перечисленных в таблице 3.

Схема нанесения знаков поверки и пломбировки для защиты от несанкционированного доступа к элементам теплосчетчика приведены на рисунках 2 и 3.

Таблица 3 - Средства измерений, входящие в состав теплосчетчика

Тип СИ

Регистрационны й номер СИ

Датчики давления ИД-И

26818-15

Преобразователи сопротивления ТС-Б

61801-15

Комплекты термопреобразователей сопротивления платиновых КТС-Б

43096-15

Преобразователи давления измерительные НТ

26817-17

Термопреобразователи сопротивления платиновые ТСП-Н

38959-17

Комплекты термопреобразователей сопротивления платиновых КТСП-Н

38878-17

Датчики избыточного давления с электрическим выходным сигналом ДДМ-03Т-ДИ

55928-13

Преобразователь избыточного давления ПД-Р

40260-11

Счетчики воды крыльчатые ЕТ-м 1)

17708-98

Счетчики холодной и горячей воды крыльчатые МТК 1)

48242-11-

Счетчики холодной и горячей воды крыльчатые М 1)

48242-11

Счетчики холодной и горячей воды турбинные W 1)

48422-11

Счетчики воды крыльчатые СВХ-15, СВГ-15 «СТРУМЕНЬ-ГРАН» 1)

52811-13

Счетчики электромагнитные ВИРС-М

66610-17

Счетчики ультразвуковые ВИРС-У

66611-17

1) Применяются в составе счетчиков исполнения U0

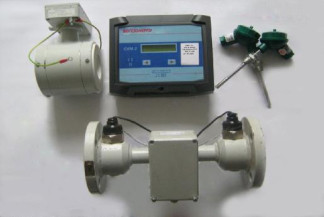

Внешний вид счетчика СКМ - 2 приведен на рисунке 1.

Счетчики осуществляют измерение и индикацию:

-    объемного расхода (м3/ч), температуры (°C), давления (кПа), текущего времени (Дата. Месяц. Год), (час - минута - секунда);

-    вычисление и индикацию массового расхода воды (т/ч), разности температур (°C), тепловой мощности (кВт);

-    накопление и индикацию объема воды (м3), массы воды (т), тепловой энергии (ГДж, MВт•ч, Гкал), времени работы прибора (ч).

Программное обеспечение

Программное обеспечение вычислителя теплосчетчика является встроенным и рассматривается, как неделимое и метрологически значимое. Основными функциями программного обеспечения теплосчетчика являются: управление процессом измерений, обмен данными между элементами измерительной схемы, обработка результатов измерений, представление результатов измерений и вспомогательной информации, организация и управление интерфейсом пользователя. Доступ к программе микроконтроллера исключен конструкцией апаратной части прибора. Внесение изменений в данные, содеражащие результаты измерений функционально невозможно. В соответствии с Р 50.2.077-2014 программное обеспечение защищено от непреднамеренных и преднамеренных изменений согласно уровню защиты "Высокий". Индентификационные данные программного обеспечения приведены в таблице 4.

Таблица 4 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование программного обеспечения

СКМ-2

Номер версии (идентификационный номер) ПО, не ниже

ver 2.хх

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

512847

Алгоритм вычисления цифрового идентификатора ПО

CRC-16

Технические характеристики

Метрологические и технические характеристики приведены в таблицах 5 и 6.

Таблица 5 - Метрологические характеристики

Наименование характеристики

Значение

Рабочая среда

вода

Количество разрядов ЖКИ

2 х 16

Диапазон измерения расхода, м3/ч

от 0,015 до 40000

Диапазон измерения температуры теплоносителя, °С

от 0 до 150

Диапазон измерения разности температур теплоносителя, °С

от 3 до 150

Давление измеряемой среды, Мпа, не более

4,0

Весовой коэффициент импульса КУ для входного импульсного сигнала, л/имп.

от 10-2 до 102

Пределы допускаемой абсолютной погрешности преобразования расхода вычислителем, имп.

±1

Пределы допускаемой приведенной к диапазону измерений погрешности преобразования давления вычислителем (без учета погрешности датчиков давления), %,

±0,5

Пределы допускаемой приведенной погрешности преобразования давления датчиками давления, %

±1,0

Пределы допускаемой абсолютной погрешности преобразования температуры вычислителем (без учета погрешности датчиков температуры), °С

±0,3

Пределы допускаемой относительной погрешности измерения времени вычислителем, %

±0,01

Пределы допускаемой абсолютной погрешности канала измерения температуры, °С термопреобразователями сопротивления: класса А по ГОСТ 6651-2009 класса В по ГОСТ 6651-2009

±(0,45+0,0024)

±(0,6+0,0054)

Пределы допускаемой относительной погрешности измерения тепловой энергии вычислителем, %

±(0,5 + Д0шт/Д0)

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности измерения

тепловой энергии измерительным каналом счетчика, %,

с датчиками потока

класс 1

класс 2

класс з

±(2 + 4-Д0Шщ/Д0 +0,01 qp /q) ±(з + 4-Д0Шщ/Д0 +0,02 qp /q) ±(4 + 4-Д0шт/Д0 +0,05 др /q)

Таблица 6— Основные технические характеристики вычислителя

Наименование характеристики

Значение

Напряжение питания переменного тока, В

от 195 до 25з

Потребляемая мощность, Вт, не более

10

Время установления рабочего режима, мин, не более

з0

Класс защиты от поражения электрическим током по ГОСТ 12.2.007-75

I

Исполнение по устойчивости и прочности к воздействию синусоидальных вибраций по ГОСТ Р 529з1-2008

L1

Степень защиты, обеспечиваемая оболочками, по ГОСТ 14254-2015

IP55 (IP67) категория 2

Для считывания всех измеренных и статистических параметров предусмотрены интерфейсы последовательной связи Я82з2, RS485, M-Bus

Условия эксплуатации:

о/~'

температура окружающего воздуха, С атмосферное давление, кПа

относительная влажность окружающего воздуха при температуре +25 оС, %, не более

от +5 до +55 от 84,0 до 106,7

Условия трансопртирования: температура при транспортировании, С

относительная влажность окружающего воздуха при температуре +з5о С, %, не более атмосферное давление, кПа

от -25 до +55 95

от 84,0 до 106,7

Габаритные размеры вычислителя, мм, не более

200x180x80

Масса вычислителя, кг, не более

1,5

Средний срок службы, лет, не менее

12

Средняя наработка на отказ, ч, не менее

75000

Пределы допускаемой относительной погрешности измерения объема, массы, объемного и массового расхода датчиками потока, входящими в состав счетчиков не должны превышать значений, указанных в таблице 7.

Класс точности

Диапазон измерения расхода, м3/ч

Пределы допускаемой относительной погрешности, %

1

0,04 qp < q < qp

±1

qi < q < 0,04 qp

±(1 + 0,01 qp /q), но не более 3,5

2

0,04 qp < q < qp

±2

qi < q < 0,04 qp

±(2 + 0,02 qp

но не более ±5

Для исполнений U0:

для воды при температуре от +0,1 до +30 °С

3

q

<

&

<

2

q

±2

для воды при температуре > +30 °С

±3

для воды при температуре от 0 до +150 °С

2

q

<

&

<

q1

±5

Знак утверждения типа

наносится на переднюю панель вычислителя методом шелкографии и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплектность теплосчетчика приведен в таблице 8.

Таблица 8 - Комплект поставки теплосчетчика

Наименование

Обозначение

Количество

Вычислитель

СКМ-2

1 шт.

Паспорт

«Т еплосчетчик и счетчик воды СКМ-2»

1 шт.

Комплект датчиков температуры

В соответствии с заказом

от 1 до 2 шт.

Датчик температуры

В соответствии с заказом

от 0 до 3 шт.

Датчик давления

В соответствии с заказом

от 0 до 5 шт.

Датчик потока

В соответствии с заказом

от 1 до 5 шт.

Руководство по эксплуатации

«Т еплосчетчики и счетчики воды СКМ-2»

1 экз.

ПО считывания данных и конфигурирования счетчика ПЭВМ

-

1 шт.

Методика поверки

ТИСШ.405512.01

1 экз.

Поверка

осуществляется по документу ТИСШ.405512.01 «Теплосчетчики и счетчики воды СКМ-2. Методика поверки», утвержденному ООО «ВОГЕЗЭНЕРГО» 12 февраля 2018 г.

Основные средства поверки:

- средства поверки в соответствии с документами на поверку средств измерений, входящих в состав теплосчетчиков.

Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик с требуемой точностью.

Знак поверки наносится в паспорт или на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Общие требования ГОСТ Р ЕН 1434-4-2011 Теплосчетчики. Испытания в целях утверждения типа ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия

ТУ ВУ 101138220.007-2010 Теплосчетчики и счетчики воды СКМ-2. Технические условия

76793-19
Номер в ГРСИ РФ:
76793-19
Производитель / заявитель:
ООО "Вогезэнерго", Беларусь, г.Минск
Год регистрации:
2019
Cрок действия реестра:
31.05.2021
Похожие СИ
84819-22
84819-22
2022
ООО "ВОГЕЗЭНЕРГО", Республика Беларусь
Срок действия реестра: 16.03.2026
84825-22
84825-22
2022
СООО "АРВАС", Республика Беларусь
Срок действия реестра: 30.09.2025
85796-22
85796-22
2022
Общество с ограниченной ответственностью "Санлайн" (ООО "Санлайн"), г. Санкт-Петербург
Срок действия реестра: 07.06.2027
86657-22
86657-22
2022
Общество с ограниченной ответственностью "Техно-Терм" (ООО "Техно-Терм"), г. Раменское, Московская обл.
Срок действия реестра: 01.09.2027
86716-22
86716-22
2022
Общество с ограниченной ответственностью "Бригель" (ООО "Бригель"), г. Санкт-Петербург
Срок действия реестра: 07.09.2027
86715-22
86715-22
2022
Общество с ограниченной ответственностью "Бригель" (ООО "Бригель"), г. Санкт-Петербург
Срок действия реестра: 07.09.2027
83499-21
83499-21
2021
"Ista International GmbH", Германия, под торговой маркой "ISTA, ISTA-RUS", Германия
Срок действия реестра: 26.10.2026
83524-21
83524-21
2021
Общество с ограниченной ответственностью «Ридан» (ООО «Ридан»), Московская обл., г. Истра, д. Лешково
Срок действия реестра: 03.11.2026
83727-21
83727-21
2021
Общество с ограниченной ответственностью "Миноль энергоснабжение" (ООО "Миноль энергоснабжение"), г. Тюмень
Срок действия реестра: 19.11.2026
83899-21
83899-21
2021
Закрытое акционерное общество Фирма "ТЕСС-инжиниринг" (ЗАО Фирма "ТЕСС-инжиниринг"), г. Чебоксары
Срок действия реестра: 07.12.2026
