| Номер в госреестре | 76797-19 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НТМИ-6-66, НТМИ-10-66У3 |
| Изготовитель | Трансформаторный завод, Таджикистан, г.Курган-Тюбе |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НТМИ-6-66, НТМИ-10-66У3 (далее по тексту -трансформаторы напряжения), изготовленные в период с 1970 по 1987 гг., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения - трехфазные, трехобмоточные, с естественным масляным охлаждением. Магнитопровод броневого типа собран из пластин холоднокатаной электротехнической стали. Обмотки насажены на стержни магнитопроводов, которые в плане образуют правильных треугольник. Магнитопровод с обмотками смонтирован на нижней стороне крышки бака, заполненного трансформаторным маслом.
Бак трансформаторов напряжения цилиндрической формы, сварен из листовой стали. На крышке бака размещены четыре вывода обмотки высокого напряжения и шесть выводов обмоток низкого напряжения, две скобы для подъема крышки вместе с баком или без него, отверстие для заливки масла, закрытое пробкой. В нижней части бака имеется болт для заземления и закрытое пробкой отверстие для спуска и взятия пробы масла.
Трансформаторы напряжения изготовлены в модификациях НТМИ-6-66 и НТМИ-10-66У3, отличающихся друг от друга значениями номинального напряжения первичной обмотки и номинальной мощности основной вторичной обмотки.

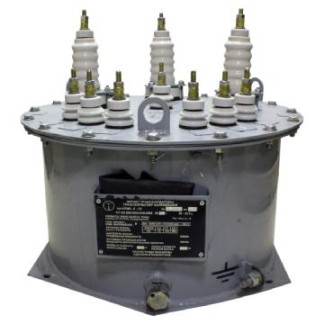

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация трансформатора | НТМИ-6-66 | НТМИ-10-66У3 |
| Номинальное напряжение первичной обмотки и1ном, кВ | 6 | 10 |
| Номинальное напряжение вторичной обмотки и2ном, В | 100 | 100 |
| Номинальная частота fII0M, Гц | 50 | 50 |
| Класс точности основной вторичной обмотки | 0,5 | 0,5 |
| Номинальная мощность основной вторичной обмотки, ВА | 50 | 120 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
наносится на титульный лист паспорта трансформатора напряжения типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения (заводские номера: 1008, 3511) | НТМИ-6-66 | 2 шт. |
| Трансформатор напряжения (заводские номера: 279, 271, ТВЕ, 1163, 1593, 998, 3486, 1108, 1113, 409, НКУС, 261) | НТМИ-10-66У3 | 12 шт. |
| Паспорт | НТМИ-6-66 | 2 экз. |
| Паспорт | НТМИ-10-66У3 | 12 экз. |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- делитель высоких напряжений Н 4861/400 (регистрационный номер в Федеральном информационном фонде 34826-07);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
Нормативные документы, устанавливающие требования к трансформаторам напряжения НТМИ-6-66, НТМИ-10-66У3
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
| Зарегистрировано поверок | 21 |
| Поверителей | 10 |
| Актуальность данных | 16.09.2024 |
